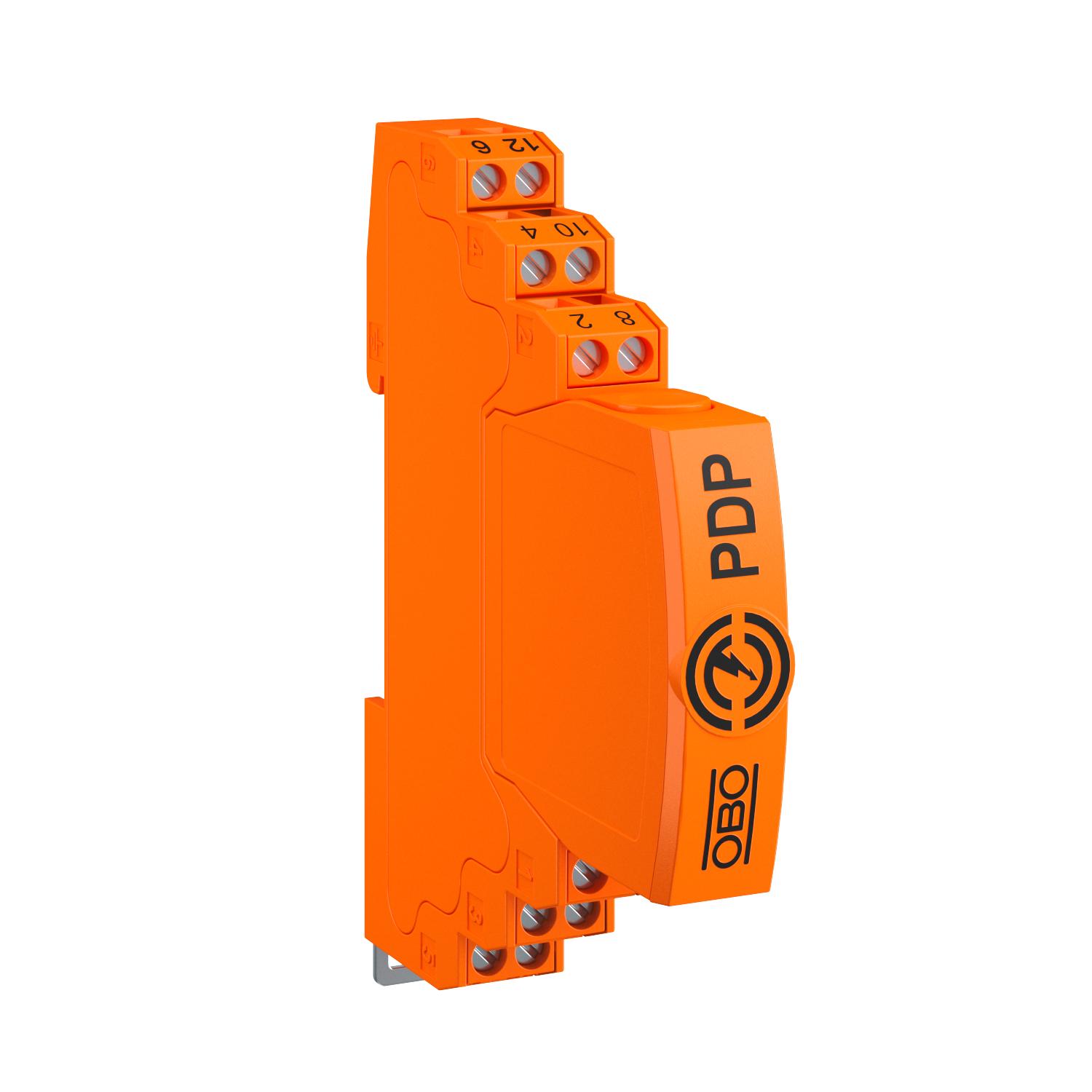

Vyjímatelná ochrana datového vedení, 2× 2pól., nepřímé uzemnění, 12 V

Obj. č. 5080327 | EAN 4012196742035

Obj. č. / Typ

Počet pólů	4

Provedení	2× 2pól.

Nejvyšší trvalé napětí AC

Nejvyšší trvalé napětí DC

Zástrčkový systém	Svorka

Popis výrobku

Popis výrobku

Zásuvná ochrana datového vedení typu 1 + 2 / D1 + C2 pro použití v měřicí, řídicí a regulační technice

• Ochranné zařízení pro vícedrátové systémy
• Nepřímé uzemnění stínění
• Frekvenční rozsah až 100 MHz
• Uzemnění možné přes profilovou lištu nebo připojovací kabel
• Malá vestavná šířka 12,5 mm
• Vysoká spolehlivost systému - žádné přerušení signálu bez ochranného modulu

Použití: Univerzální ochrana před bleskem a přepětím pro zařízení na přenos dat v technologii MaR.

Technické údaje

Technické údaje

Celkový svodový proud (10/350)	2,5 kA
Celkový svodový proud (8/20)	20 kA

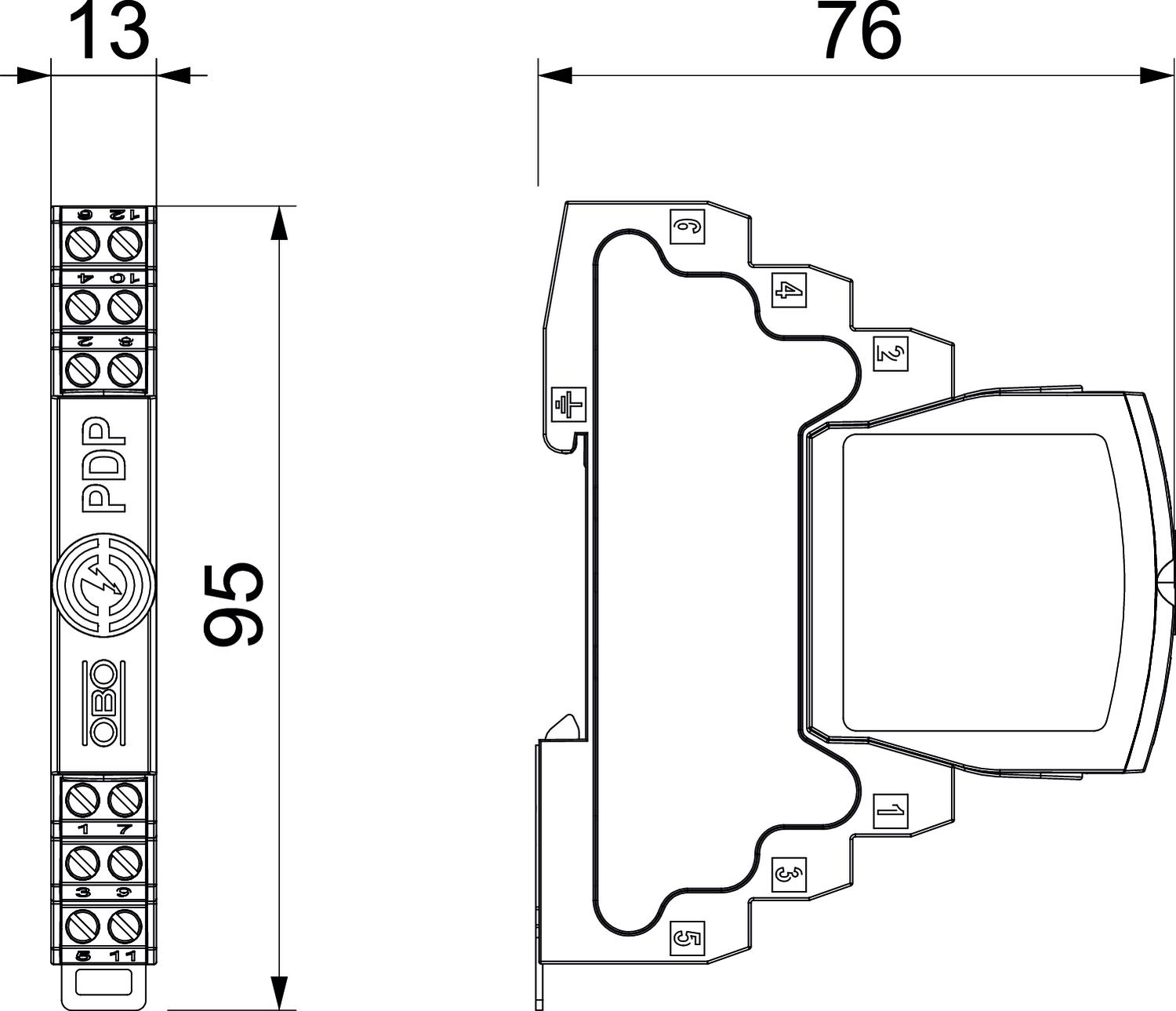

Délka	76 mm
Impulzní proud	2,5 kA
Jmenovitý impulzní svodový proud (8/20 µs)	10 kA
Jmenovitý rázový svodový proud In podle C2 (celkový)	20 kA
Jmenovitý zatěžovací proud AC	0,425 A
Jmenovitý zatěžovací proud DC	0,6 A
Kapacita (žíla-zem)	≤30 pF
Kapacita (žíla-žíla)	≤30 pF
Kategorie	Typ 1 + 2 / D1 + C2
LPZ	0→2
Mezní kmitočet	100 MHz
Montáž vstupu/výstupu	Šroubové svorky
Nejvyšší trvalé napětí AC	12 V
Nejvyšší trvalé napětí DC	16 V
Ochranná úroveň stínění – zem (S-PE)	1300 V
Ochranná úroveň žíla – zem	1600 V
Ochranná úroveň žíla – žíla	130 V
Odolnost proti rázovému proudu žíla – zem	10 kV / 5 kA
Odolnost proti rázovému proudu žíla – žíla	10 kV / 5 kA
Počet pólů	4
Podélný odpor	1.2 ± 5%
Připojení stínění	Ano

Připojovací průřez flexibilních vodičů, max.	1,5 mm²
Připojovací průřez flexibilních vodičů, min.	0,14 mm²
Připojovací průřez laněných vodičů, max.	2,5 mm²
Připojovací průřez laněných vodičů, min.	0,14 mm²
Připojovací průřez pevných vodičů, max.	2,5 mm²
Připojovací průřez pevných vodičů, min.	0,14 mm²
Provedení	2× 2pól.
Rozměr	12V
Sériový odpor jednotlivých žil	1,2 Ω ± 5%
Signalizace na přístroji	Žádná
Šířka	13 mm
SPD dle EN 61643-11	Typ 1+2
SPD dle IEC 61643-1	class I+II
SPD dle IEC 61643-21	Třída I + II / D1 + C2
Stínění	nepřímé
Stupeň krytí	IP20
Teplotní rozsah použití, max.	80 °C
Teplotní rozsah použití, min.	-40 °C
Uzemnění prostřednictvím:	Připojovací kabel / profilová lišta
Vložený útlum (insertion loss)	≤3 dB
Výška	95 mm
Zástrčkový systém	Svorka
Zkušební norma	IEC 61643-21

Všechny typy

Všechny typy

Typ	Počet pólů	Provedení	Nejvyšší trvalé napětí AC	Nejvyšší trvalé napětí DC	Zástrčkový systém	Obj. č.	Množství	Nejm. prod. jedn.
PDP-2x2-5-I	4	2× 2pól.	4,2 V	6 V	Svorka	5080325	Kus	1 Kus
PDP-2x2-12-I	4	2× 2pól.	12 V	16 V	Svorka	5080327	Kus	1 Kus
PDP-2x2-24-I	4	2× 2pól.	21 V	30 V	Svorka	5080329	Kus	1 Kus
PDP-2x2-48-I	4	2× 2pól.	37 V	52 V	Svorka	5080331	Kus	1 Kus
