Výložník AS 15

Obj. č. 6421326 | EAN 4012196207732

41 mm
1,5 kN
Popis výrobku
Popis výrobku

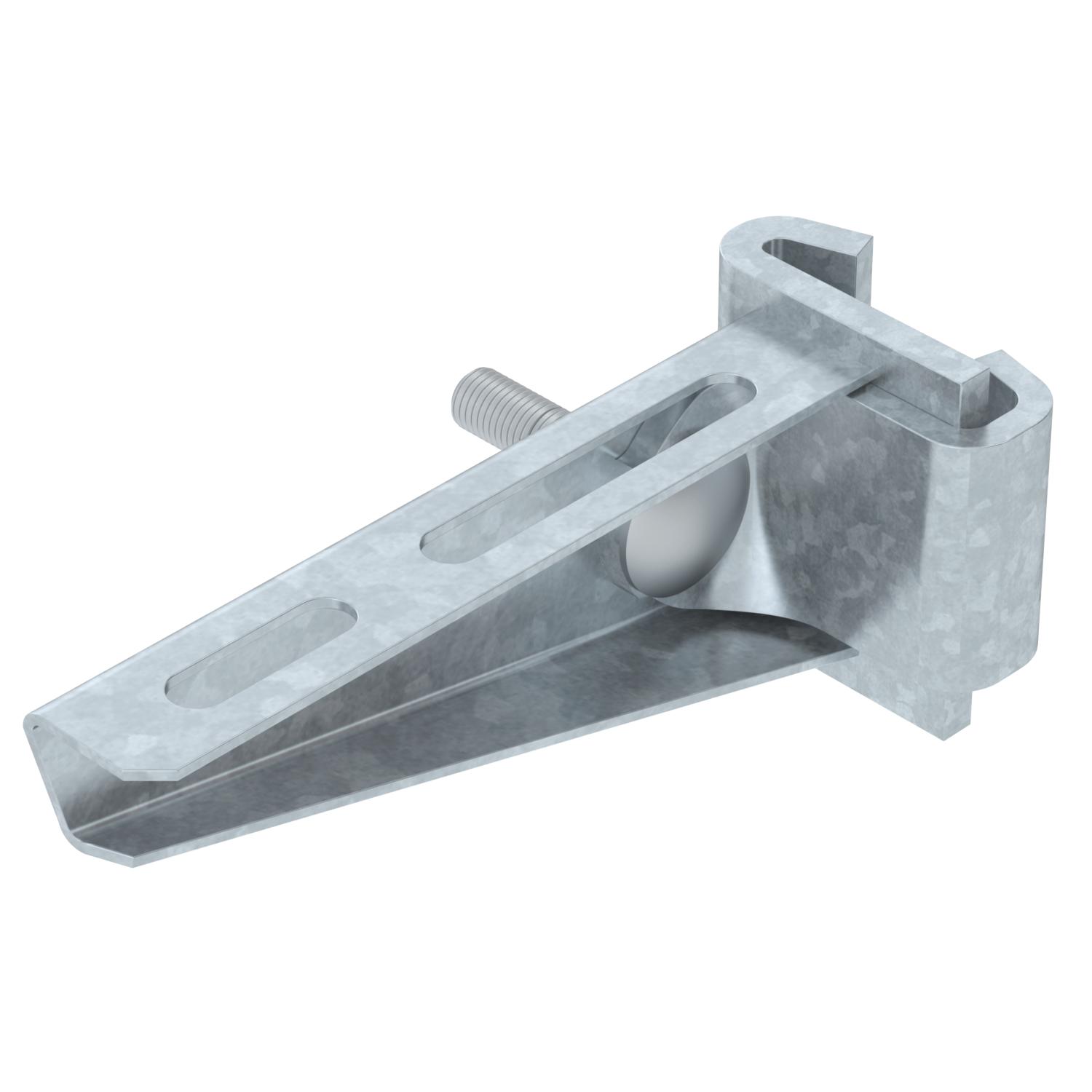

Výložník v lehkém provedení k posuvnému upevnění na závěs IS 8.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Německo
  • Communautés Européennes, ES Prohlášení shody dle směrnic EU
  • Profil I
Technické údaje

Technické údaje

Barva modrobílá
Délka 41 mm
F v kN 1,5 kN
Materiál Ocel
Nerezová ocel, mořená Ne
Povrch žárově zinkováno ponorem
Provedení Závěsný výložník

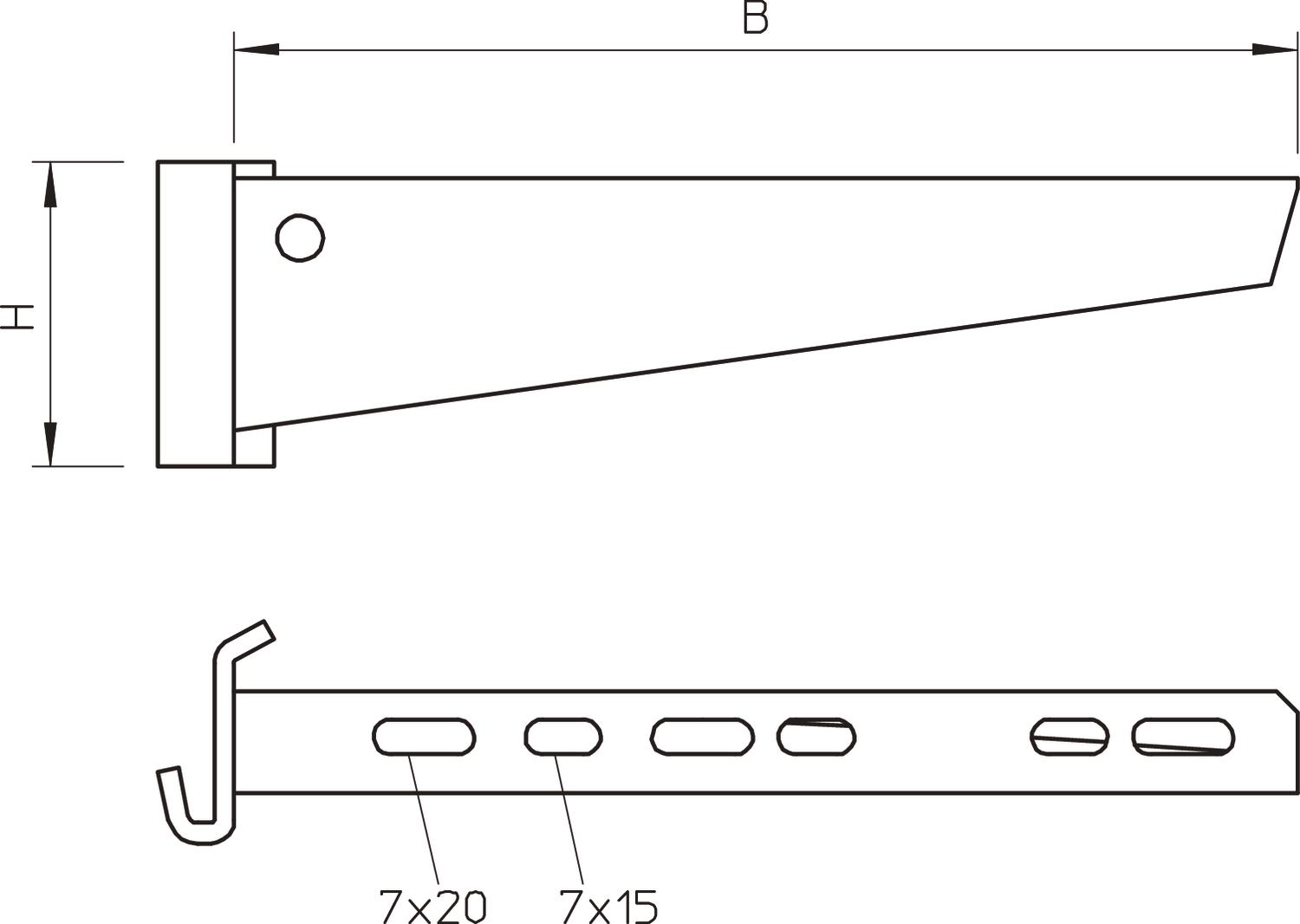

Rozměr B110mm
Rozměr H 50 mm
Rozměr A 41 mm
Rozměr B 110 mm
Rozměr L 110 mm
Šířka 110 mm
Výrobky EPD Ano
Výška 50 mm
Zachování funkčnosti Ne

Technické údaje

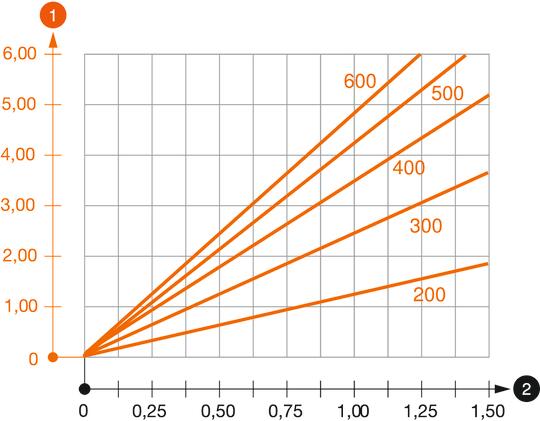

Zatežovací diagram výložníku typu AS 15

Zatežovací diagram výložníku typu AS 15
  • Průhyb konce výložníku při dovoleném zatížení výložníku Průhyb konce výložníku při dovoleném zatížení výložníku
  • Přípustné zatížení výložníku v kN bez zatížení člověkem Přípustné zatížení výložníku v kN bez zatížení člověkem
  • Rozpětí podpěr v mm Rozpětí podpěr v mm
  • Křivka zatížení s délkami výložníků v mm Křivka zatížení s délkami výložníků v mm
Všechny typy

Všechny typy

Typ Délka Šířka F v kN Obj. č. Množství Nejm. prod. jedn.
AS 15 11 FT 41 mm 110 mm 1,5 kN 6421326
1 Kus
AS 15 16 FT 41 mm 160 mm 1,5 kN 6421334
1 Kus
AS 15 21 FT 41 mm 210 mm 1,5 kN 6421350
1 Kus
AS 15 31 FT 41 mm 310 mm 1,5 kN 6421385
1 Kus
AS 15 41 FT 41 mm 410 mm 1,5 kN 6421423
1 Kus
AS 15 51 FT 41 mm 510 mm 1,5 kN 6421466
1 Kus
AS 15 61 FT 41 mm 610 mm 1,5 kN 6421490
1 Kus
Příslušenství

Montážní příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou a maticí kombi F Šroub s plochou kulovou hlavou a maticí kombi F FRSB 6x12 F 6406122
100 Kus
