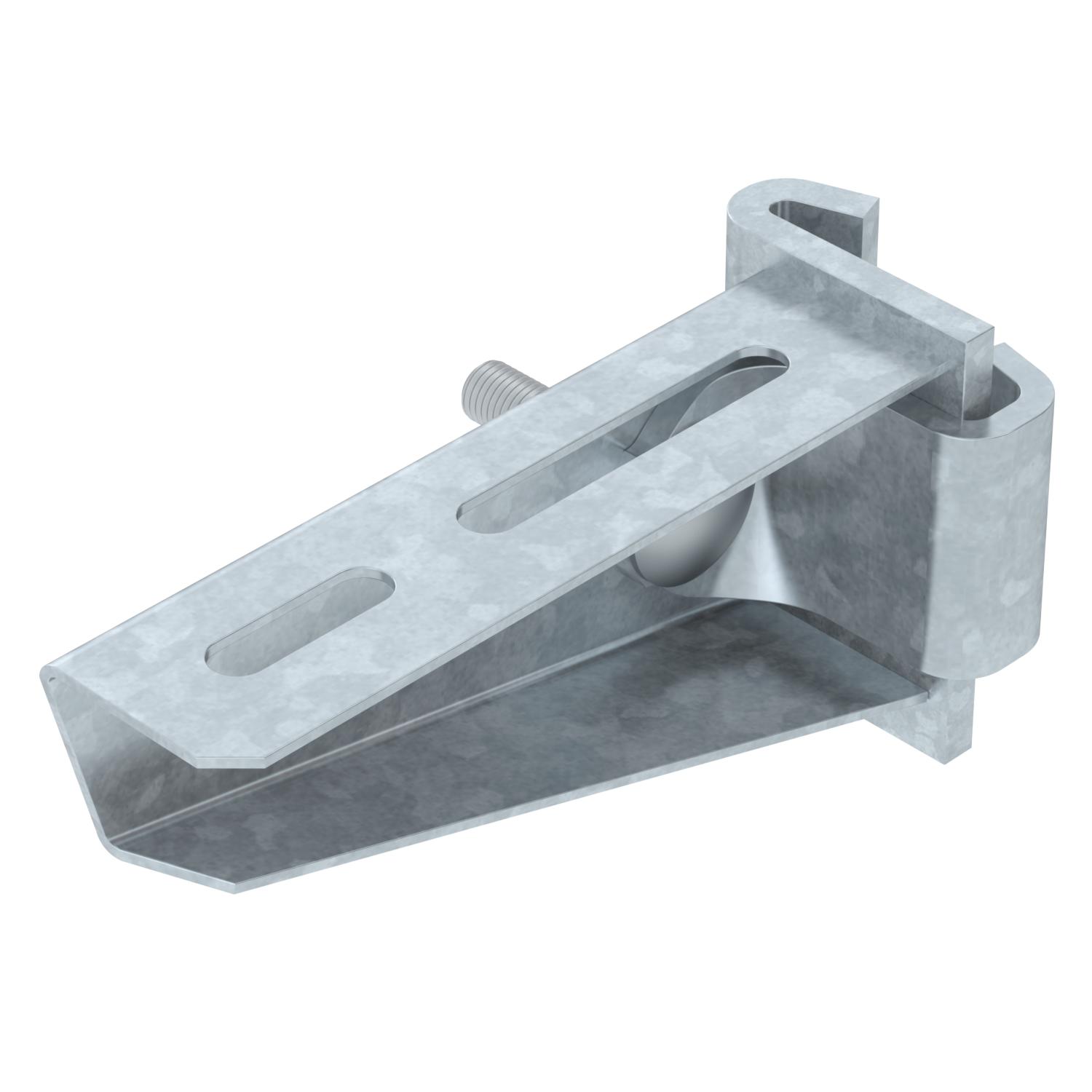

Výložník AS 30

Obj. č. 6419370 | EAN 4012195873228

41 mm
3 kN
Popis výrobku
Popis výrobku
Výložník ve středně těžkém provedení k posuvnému upevnění na závěs z profilu IS 8.
  • Communautés Européennes, ES Prohlášení shody dle směrnic EU
  • Profil I
Technické údaje

Technické údaje

Barva modrobílá
Délka 41 mm
F v kN 3 kN
Materiál Ocel
Nerezová ocel, mořená Ne
Povrch žárově zinkováno ponorem
Provedení Závěsný výložník

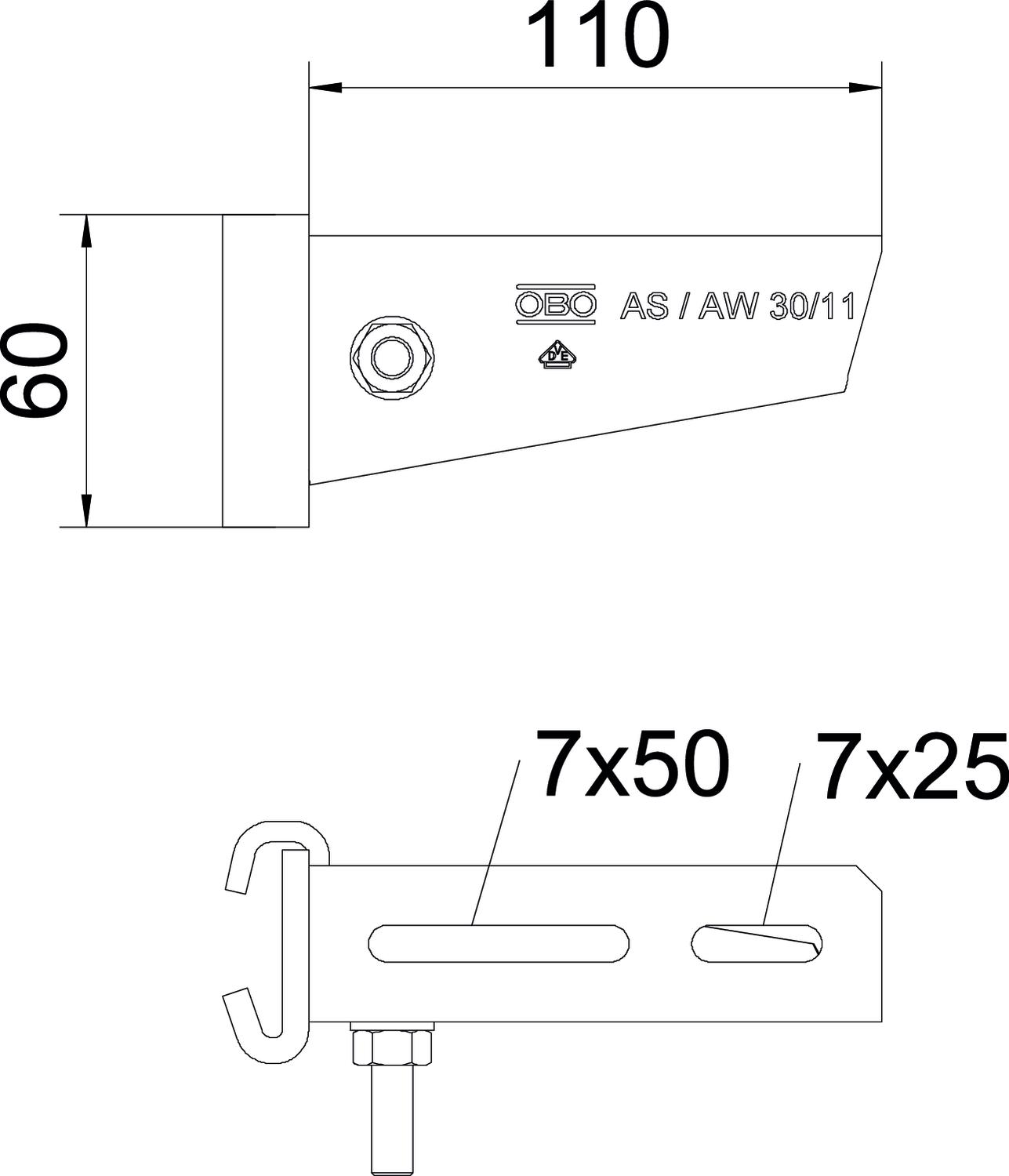

Rozměr B110mm
Rozměr H 60 mm
Rozměr A 41 mm
Rozměr B 110 mm
Rozměr L 110 mm
Šířka 110 mm
Výška 60 mm
Zachování funkčnosti Ne

Technické údaje

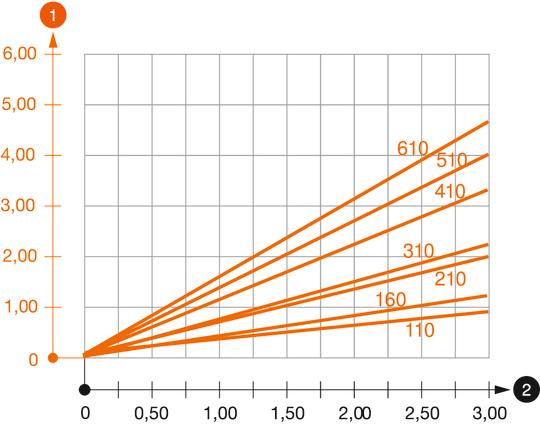

Zatěžovací diagram výložníku typu AS 30

Zatěžovací diagram výložníku typu AS 30
  • Průhyb konce výložníku při dovoleném zatížení výložníku Průhyb konce výložníku při dovoleném zatížení výložníku
  • Přípustné zatížení výložníku v kN bez zatížení člověkem Přípustné zatížení výložníku v kN bez zatížení člověkem
  • Křivka zatížení s délkami výložníků v mm Křivka zatížení s délkami výložníků v mm
Všechny typy

Všechny typy

Typ Délka Šířka F v kN Obj. č. Množství Nejm. prod. jedn.
AS 30 11 FT 41 mm 110 mm 3 kN 6419370
1 Kus
AS 30 16 FT 41 mm 160 mm 3 kN 6419376
1 Kus
AS 30 21 FT 41 mm 210 mm 3 kN 6419382
1 Kus
AS 30 31 FT 41 mm 310 mm 3 kN 6419388
1 Kus
AS 30 41 FT 41 mm 410 mm 3 kN 6419394
1 Kus
AS 30 51 FT 41 mm 510 mm 3 kN 6419400
1 Kus
AS 30 56 FT 41 mm 560 mm 3 kN 6419406
1 Kus
AS 30 61 FT 41 mm 610 mm 3 kN 6419412
1 Kus
AS 30 71 FT 41 mm 710 mm 3 kN 6419418
1 Kus
Příslušenství

Montážní příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou a maticí kombi F Šroub s plochou kulovou hlavou a maticí kombi F FRSB 6x12 F 6406122
100 Kus
Ke stažení

Stáhnout

Stáhnout
Stáhnout

EU prohlášení o shodě AS 30 11 FT / 6419370 , 0.15MB , pdf
Stáhnout
REACH Prohlášení o shodě AS 30 11 FT / 6419370 , 0.12MB , pdf
Stáhnout
RoHS Prohlášení o shodě AS 30 11 FT / 6419370 , 0.12MB , pdf
Stáhnout

Stáhnout
Prohlášení o ochraně životního prostředí Umweltproduktdeklaration (EPD) , 1.48MB , pdf
Stáhnout

Stáhnout
Stáhnout

AS 30 11 FT / 6419370
Stáhnout
