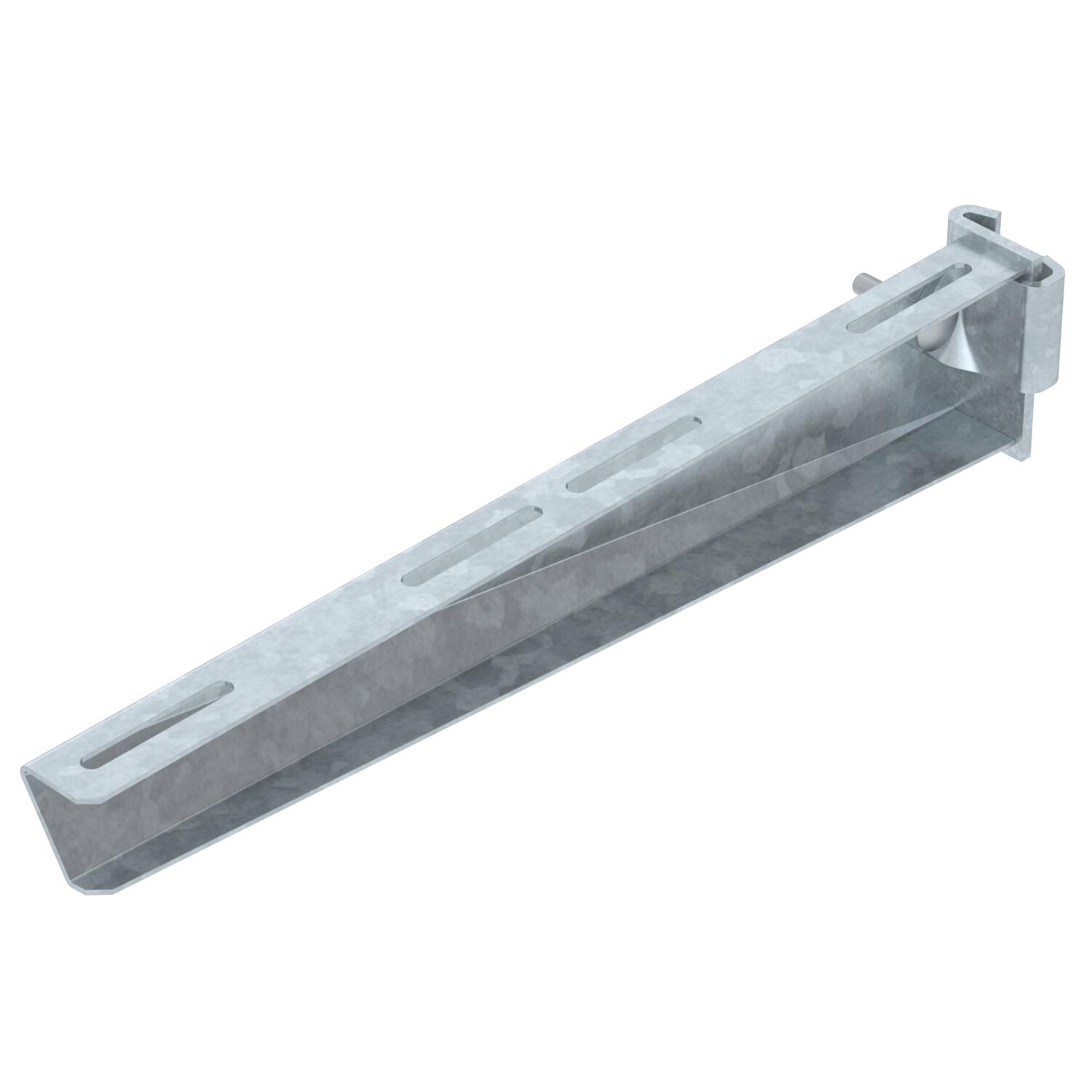

Výložník AS 30
Obj. č. 6419394 | EAN 4012195873266
- Popis výrobku
-
Popis výrobkuVýložník ve středně těžkém provedení k posuvnému upevnění na závěs z profilu IS 8.
-
- Technické údaje
-
Technické údaje

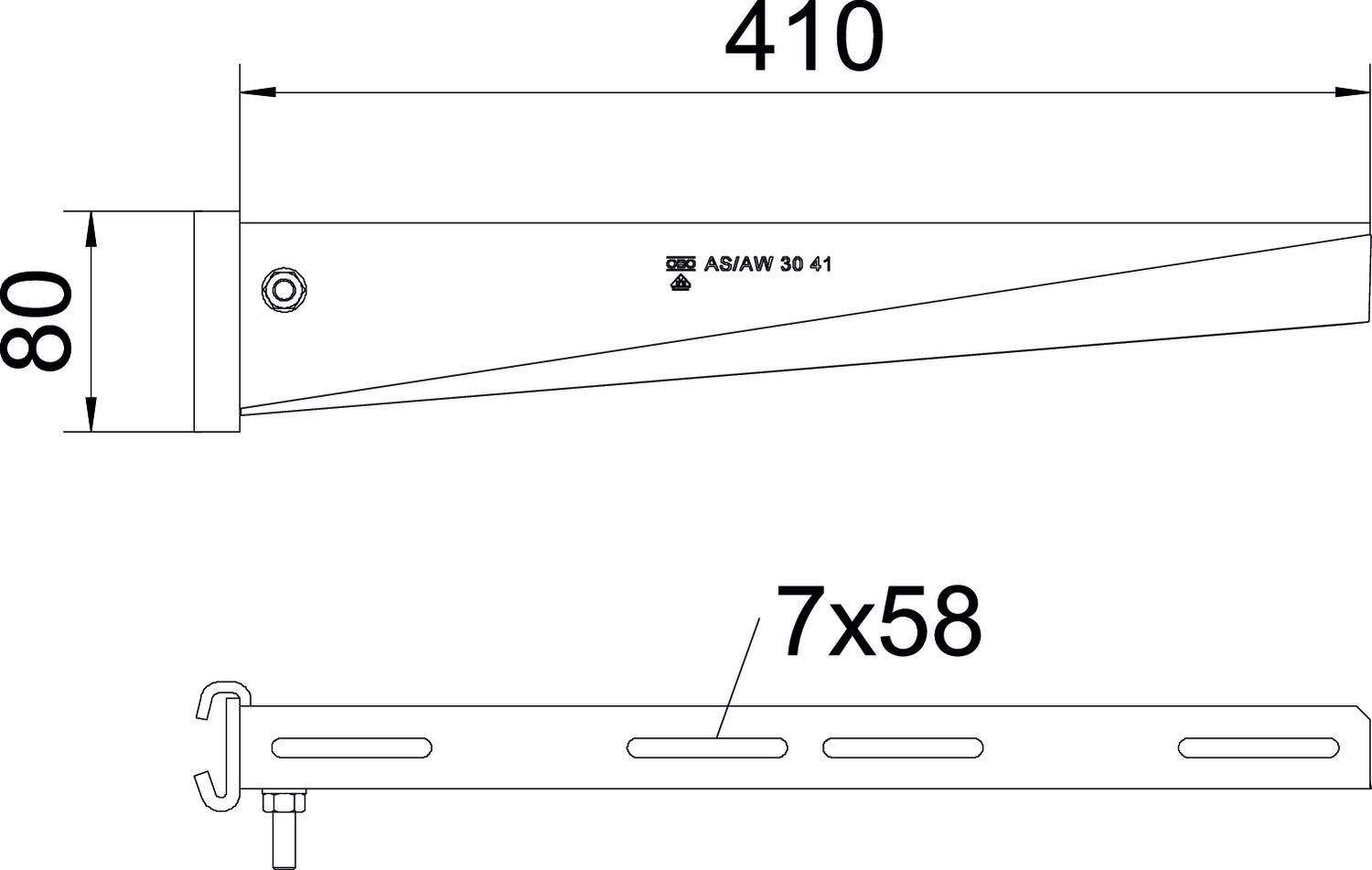

Barva modrobílá Délka 41 mm F v kN 3 kN Materiál Ocel Nerezová ocel, mořená Ne Povrch žárově zinkováno ponorem Provedení Závěsný výložník Rozměr B410mm Rozměr H 80 mm Rozměr A 41 mm Rozměr B 410 mm Rozměr L 410 mm Šířka 410 mm Výška 80 mm Zachování funkčnosti Ne Technické údaje
Zatěžovací diagram výložníku typu AS 30
-
Průhyb konce výložníku při dovoleném zatížení výložníku
-
Přípustné zatížení výložníku v kN bez zatížení člověkem
-
Křivka zatížení s délkami výložníků v mm
-
- Všechny typy
-
Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Ke stažení
-
Datový list AS 30 41 FT / 6419394 , 0.23MB , pdfPříručka KTS Kabeltragsysteme , 1.61MB , pdfKatalog Kabeltragsysteme , 45.23MB , pdfEU prohlášení o shodě AS 30 41 FT / 6419394 , 0.15MB , pdfREACH Prohlášení o shodě AS 30 41 FT / 6419394 , 0.12MB , pdfRoHS Prohlášení o shodě AS 30 41 FT / 6419394 , 0.12MB , pdfSchvalovací značka Povolení značky VDE – závěsy a výložníky , 0.12MB , pdfProhlášení o ochraně životního prostředí Umweltproduktdeklaration (EPD) , 1.48MB , pdfNávod k montáži Návod k montáži systémů profilů I , 0.03MB , pdfNávod k montáži General information on the mounting , 2.61MB , pdf
