Výložník AS 55 41 | 210 | 5,5
morepic-1 morepic-2 video-1

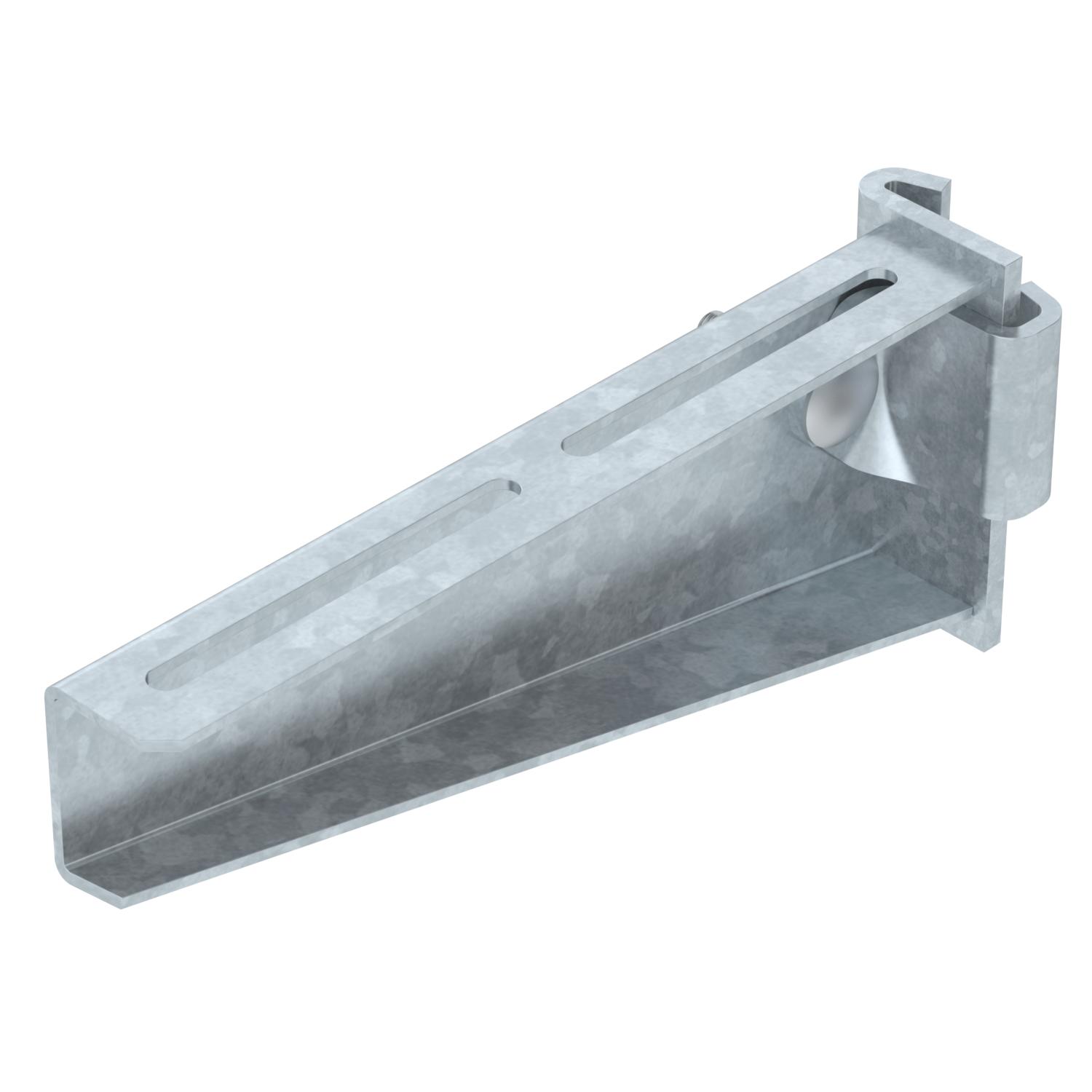

Výložník AS 55

Obj. č. 6419286 | EAN 4012195872917

41 mm
5,5 kN
Popis výrobku
Popis výrobku
Výložník v těžkém provedení k posuvnému upevnění na závěs z profilu IS 8.
  • Communautés Européennes, ES Prohlášení shody dle směrnic EU
  • Prohlášení o shodě UKCA
  • Profil I
Technické údaje

Technické údaje

Barva pozinkováno
Délka 41 mm
F v kN 5,5 kN
Materiál Ocel
Nerezová ocel, mořená Ne
Povrch žárově zinkováno ponorem
Provedení Závěsný výložník

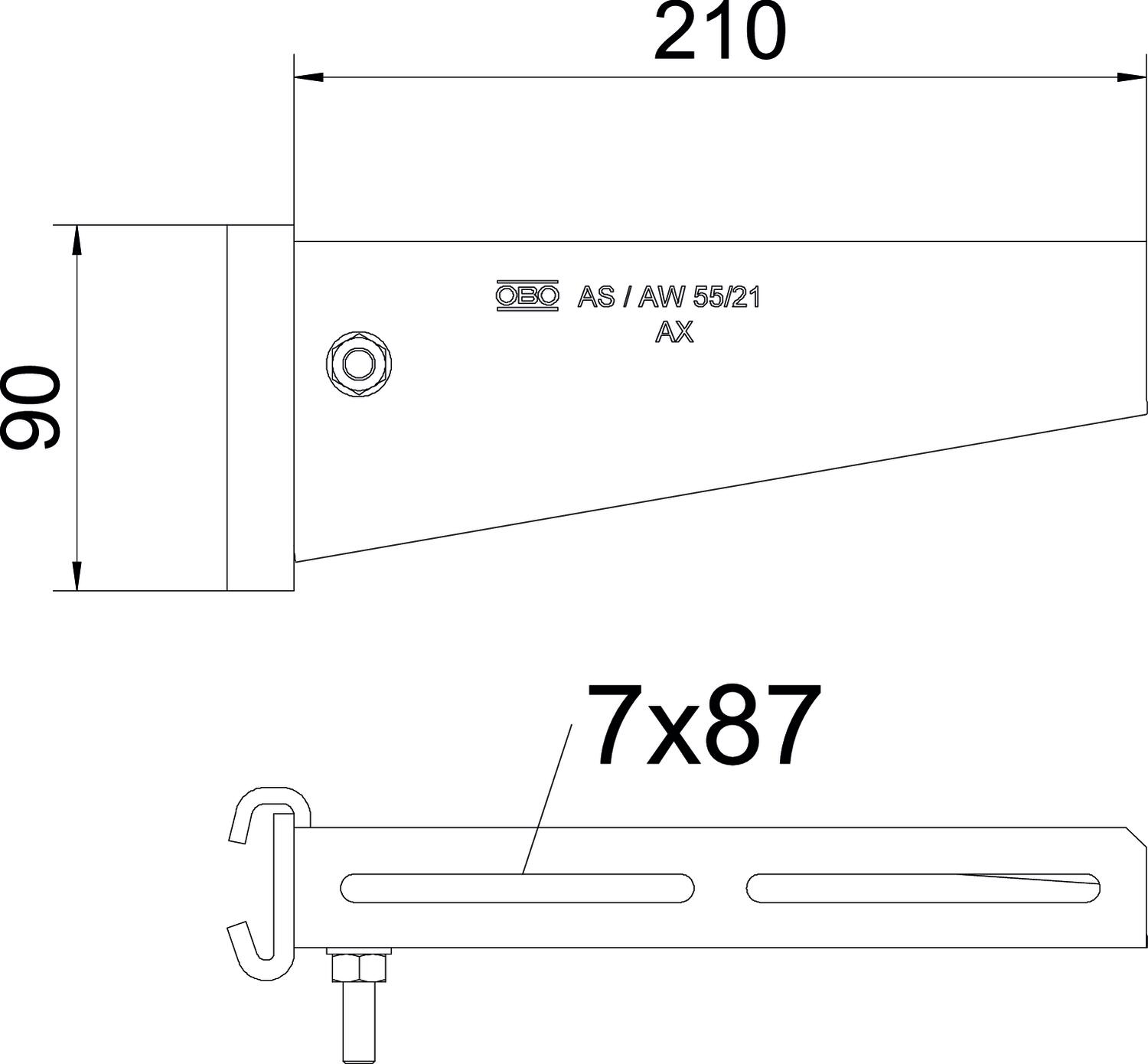

Rozměr B210mm
Rozměr H 90 mm
Rozměr A 41 mm
Rozměr B 210 mm
Šířka 210 mm
Výška 90 mm
Zachování funkčnosti Ne

Technické údaje

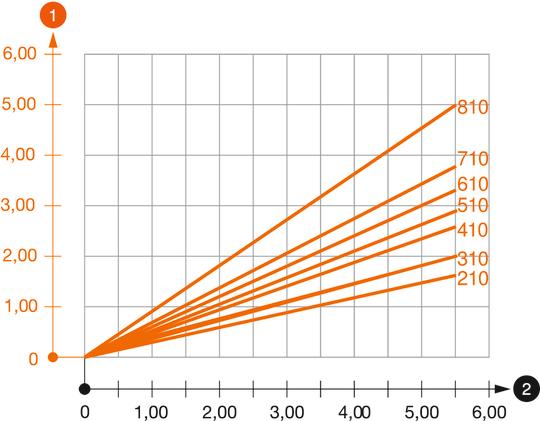

Zatěžovací diagram výložníku typu AS 55

Zatěžovací diagram výložníku typu AS 55
  • Průhyb konce výložníku při dovoleném zatížení výložníku Průhyb konce výložníku při dovoleném zatížení výložníku
  • Přípustné zatížení výložníku v kN bez zatížení člověkem Přípustné zatížení výložníku v kN bez zatížení člověkem
  • Křivka zatížení s délkami výložníků v mm Křivka zatížení s délkami výložníků v mm
Všechny typy

Všechny typy

Typ Délka Šířka F v kN Obj. č. Množství Nejm. prod. jedn.
AS 55 21 FT 41 mm 210 mm 5,5 kN 6419286
1 Kus
AS 55 31 FT 41 mm 310 mm 5,5 kN 6419292
1 Kus
AS 55 41 FT 41 mm 410 mm 5,5 kN 6419298
1 Kus
AS 55 51 FT 41 mm 510 mm 5,5 kN 6419304
1 Kus
AS 55 56 FT 41 mm 560 mm 5,5 kN 6419310
1 Kus
AS 55 61 FT 41 mm 610 mm 5,5 kN 6419316
1 Kus
AS 55 71 FT 41 mm 710 mm 5,5 kN 6419322
1 Kus
AS 55 81 FT 41 mm 810 mm 5,5 kN 6419328
1 Kus
AS 55 101 FT 41 mm 1010 mm 5,5 kN 6419340
1 Kus
Příslušenství

Montážní příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou a maticí kombi F Šroub s plochou kulovou hlavou a maticí kombi F FRSB 6x12 F 6406122
100 Kus
