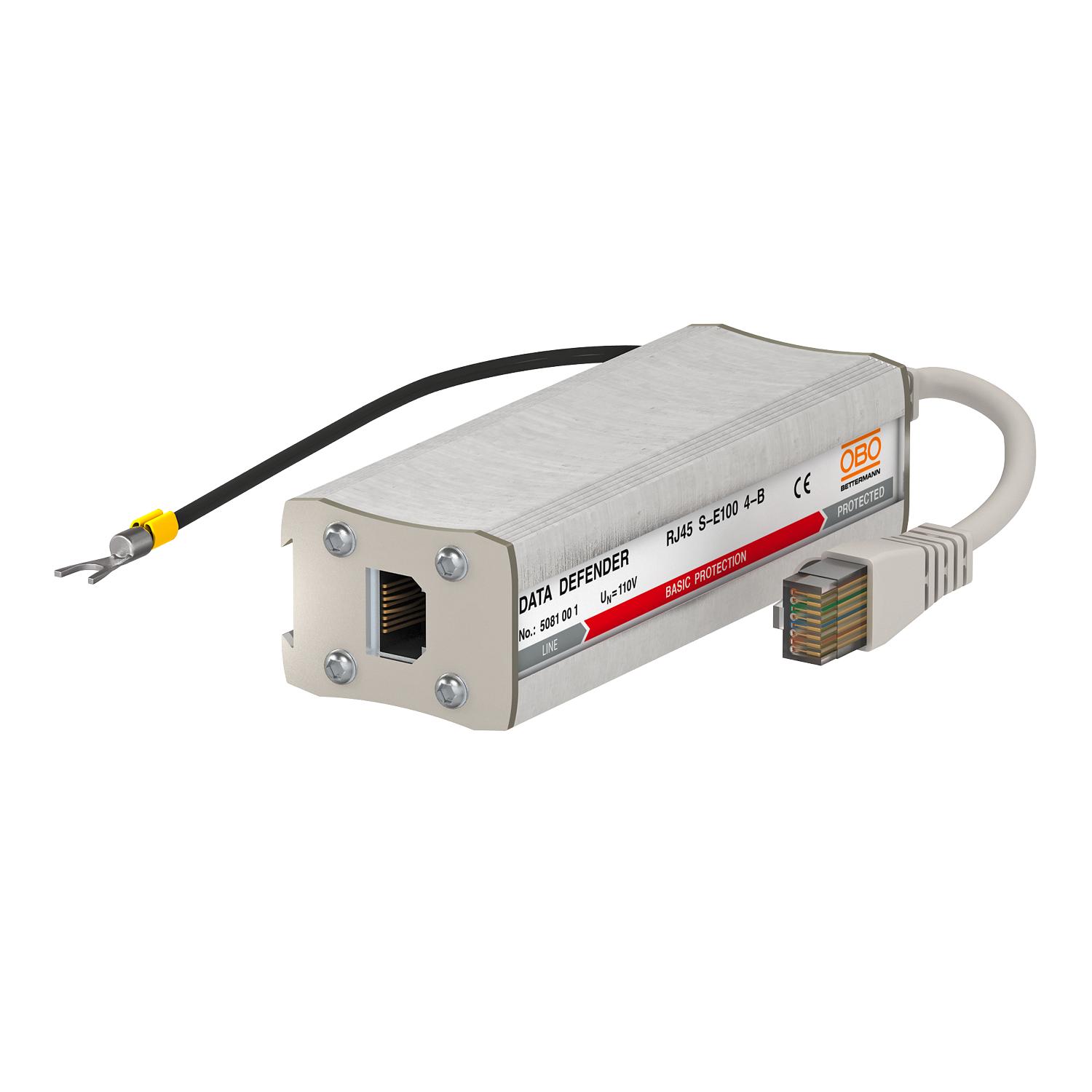

Základní ochrana pro čtyřžilové IT systémy s konektory RJ-45
Obj. č. 5081001 | EAN 4012196415748
- Popis výrobku
-
Popis výrobkuPřístroj pro ochranu datových vedení systémů informační techniky
• V hliníkovém pouzdře
• Konektor RJ-45
• Vč. připojovacího vedení 150 mm se zástrčkami RJ-45
• Jednoduchá montáž prostřednictvím zásuvkového adaptéru

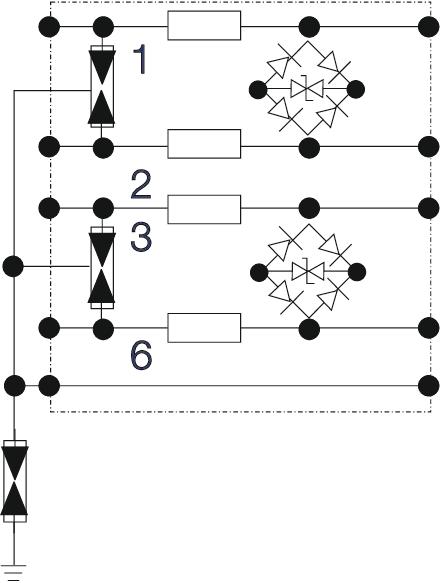

• Dvojstupňový ochranný obvod
• Montáž na profilovou lištu pomocí příslušenství DLS-BS (5082 38 2)
Použití: Kroucená dvojlinka, řídicí obvody, komunikační vedení RJ-45
-
- Technické údaje
-
Technické údaje
Celkový svodový proud (10/350) 2,5 kA Celkový svodový proud (8/20) 7,5 kA Channel performance Ansi/EA CAT 5e Channel performance ISO/IEC Třída E Impulzní proud 0,5 kA Izolační odpor >1 GΩ Jmenovitý zatěžovací proud AC 0,7 A Jmenovitý zatěžovací proud DC 1 A Kapacita (žíla-zem) <20 pF Kapacita (žíla-žíla) <20 pF Kategorie Typ 1 + 2 / D1 + C2 LPZ 0→2 Mezní kmitočet 463 MHz Monitorování svodiče Ne Nejvyšší trvalé napětí AC 120 V Nejvyšší trvalé napětí DC 170 V Ochranná úroveň žíla – zem <850 V Ochranná úroveň žíla – žíla <700 V Odolnost proti rázovému proudu žíla – zem C2: 3 kV / 1,5 kA (8/20µs) Odolnost proti rázovému proudu žíla – žíla C2: 3 kV / 1,5 kA (8/20µs) Počet pólů 4 Připojení stínění Ano Provedení Základní ochrana, 4 žíly, stínění Rozměr 170V Signalizace na přístroji bez SPD dle IEC 61643-21 Třída I + II / D1 + C2 Stínění nepřímé Stupeň krytí IP40 Teplotní rozsah použití, max. 80 °C Teplotní rozsah použití, min. -40 °C Uzemnění prostřednictvím: Připojovací vedení Vložený útlum (insertion loss) ≤3 dB Zástrčkový systém RJ45 Zkušební norma IEC 61643-21 - Všechny typy
