Základní ochrana pro dvoužilové systémy s HF aplikacemi 120 V 2 | 120 | 170 | Svorka

Základní ochrana pro dvoužilové systémy s HF aplikacemi 120 V

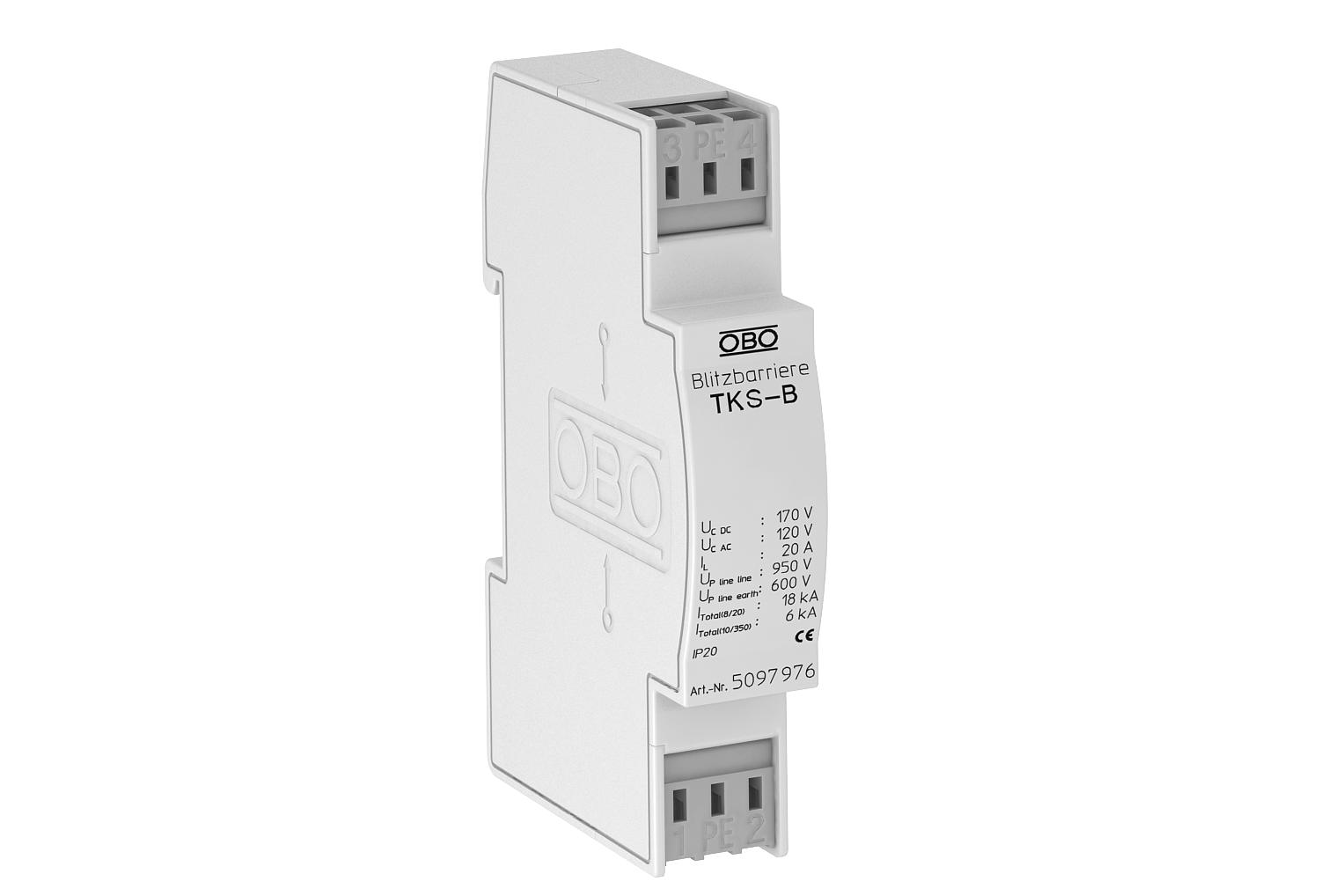

Obj. č. 5097976 | EAN 4012195578277

Obj. č. / Typ	5097976 / TKS-B

Počet pólů	2

Nejvyšší trvalé napětí AC	120 V

Nejvyšší trvalé napětí DC	170 V

Zástrčkový systém	Svorka

Popis výrobku

Popis výrobku

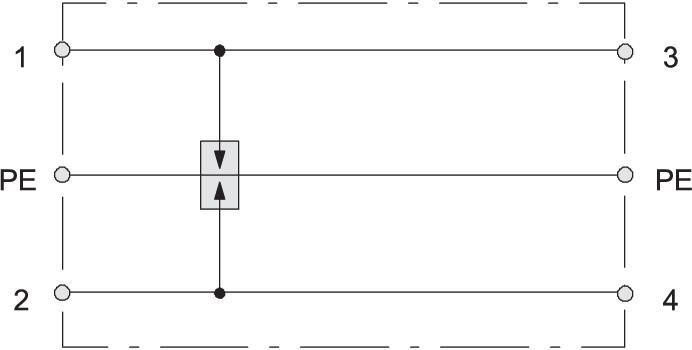

TKS-B: Přepěťová ochrana pro použití v měřicí, řídicí a regulační technice a také v telekomunikačních systémech

• Základní ochrana pro vyrovnání potenciálů v ochraně před bleskem
• Vysoká schopnost svodu impulzních proudů 6 kA (10/350)
• S bezšroubovými připojovacími svorkami pro snadnou montáž

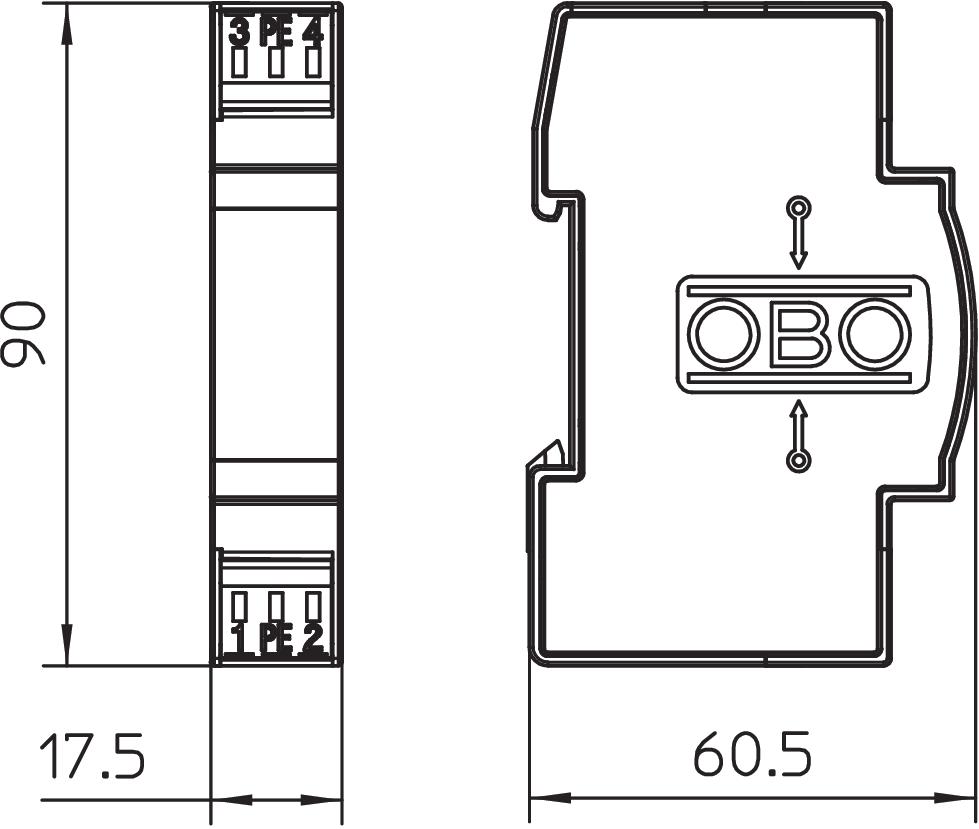

• V prostorově úsporném rozměru s modulem 17,5 mm
• S integrovanými vazebními indukčnostmi v podélné větvi

Použití: Univerzální použití na profilových lištách 35 mm ve všech běžných rozvaděčových skříních.

Technické údaje

Technické údaje

Celkový svodový proud (10/350)	D1: 6 kA
Celkový svodový proud (8/20)	18 kA
Dílčí jednotka TE (17,5 mm)	1
Izolační odpor	>1 GΩ
Jmenovitý zatěžovací proud AC	14 A
Jmenovitý zatěžovací proud DC	20 A
Kapacita (žíla-zem)	<10 pF
Kapacita (žíla-žíla)	<10 pF
Kategorie	Typ 1 + 2 / D1 + C2
LPZ	0→2
Mezní kmitočet	250 MHz
Nejvyšší trvalé napětí AC	120 V
Nejvyšší trvalé napětí DC	170 V
Ochranná úroveň žíla – zem	<600 V
Ochranná úroveň žíla – žíla	<950 V
Odolnost proti rázovému proudu žíla – zem	C2: 18 kV / 9 kA
Odolnost proti rázovému proudu žíla – žíla	C2: 18 kV / 9 kA

Počet pólů	2
Připojení stínění	Ne
Připojovací průřez flexibilních vodičů, max.	2,5 mm²
Připojovací průřez flexibilních vodičů, min.	0,14 mm²
Připojovací průřez laněných vodičů, max.	2,5 mm²
Připojovací průřez laněných vodičů, min.	0,14 mm²
Připojovací průřez pevných vodičů, max.	2,5 mm²
Připojovací průřez pevných vodičů, min.	0,14 mm²
Rozměr	120V AC
SPD dle IEC 61643-21	Třída I + II / D1 + C2
Stupeň krytí	IP20
Teplotní rozsah použití, max.	80 °C
Teplotní rozsah použití, min.	-40 °C
Uzemnění prostřednictvím:	Připojovací vedení
Vložený útlum (insertion loss)	3 dB @ 250 MHz dB
Zástrčkový systém	Svorka
Zkušební norma	IEC 61643-21
