Zářezový kroužek

Obj. č. 2029219 | EAN 4012195167297

Obj. č. / Typ

Velikost

Velikost

Popis výrobku

Popis výrobku

Zářezový pryžový kroužek (vyříznutelný těsnicí kroužek) dle DIN 46320 pro kuželové kabelové vývodky.

Technické údaje

Technické údaje

Barva	černá
Dimension D4	16 mm
Materiál	Kaučuková směs
Rozměr	PG21
Rozměr D1	10 mm
Rozměr D2	25,9 mm

Rozměr D3	13 mm
Rozměr D5	19 mm
Rozměr H	8 mm
Těsnicí oblast D, max.	19 mm
Těsnicí oblast D, min.	10 mm
Velikost	Pg 21

Všechny typy

Všechny typy

Typ	Velikost	Velikost	Obj. č.	Množství	Nejm. prod. jedn.
107 B PG9	Pg 9	M16	2029103	Kus	100 Kus
107 B PG11	Pg 11	-	2029111	Kus	100 Kus
107 B PG13.5	Pg 13,5	M20	2029138	Kus	100 Kus
107 B PG16	Pg 16	M25	2029162	Kus	100 Kus
107 B PG21	Pg 21	-	2029219	Kus	100 Kus
107 B PG29	Pg 29	M32	2029294	Kus	100 Kus
107 B PG36	Pg 36	M40	2029367	Kus	50 Kus
107 B PG42	Pg 42	M50	2029421	Kus	50 Kus
107 B PG48	Pg 48	M63	2029480	Kus	50 Kus

Ke stažení

Datový list 107 B PG21 / 2029219 , 0.20MB , pdf

Katalog Connection and routing systems , 40.76MB , pdf

EU prohlášení o shodě 107 B PG21 / 2029219 , 0.05MB , pdf

Stáhnout

REACH Prohlášení o shodě 107 B PG21 / 2029219 , 0.12MB , pdf

Stáhnout

RoHS Prohlášení o shodě 107 B PG21 / 2029219 , 0.12MB , pdf

Stáhnout

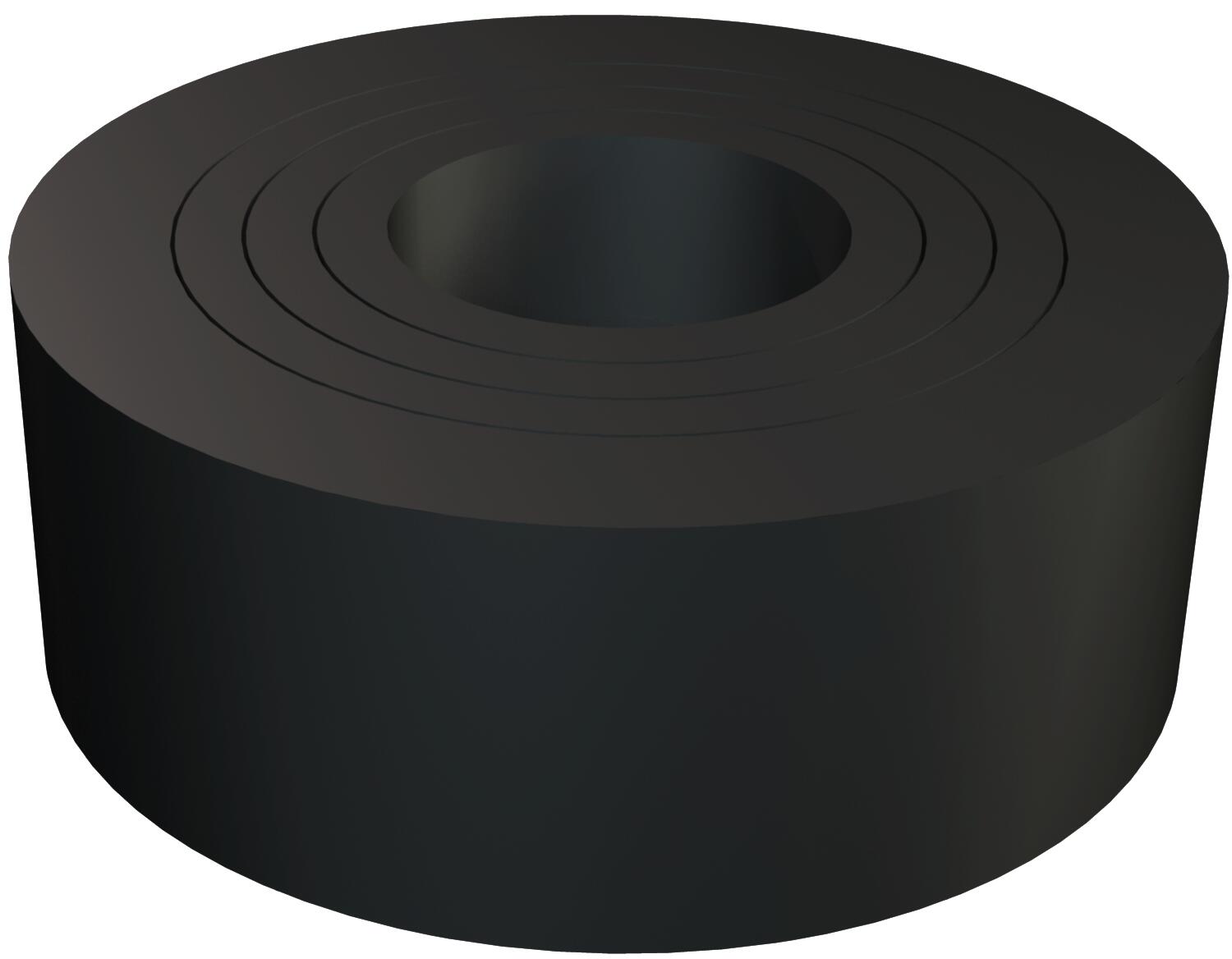

Výrobková grafika 107 B PG21 / 2029219, 38.67 kB, jpg

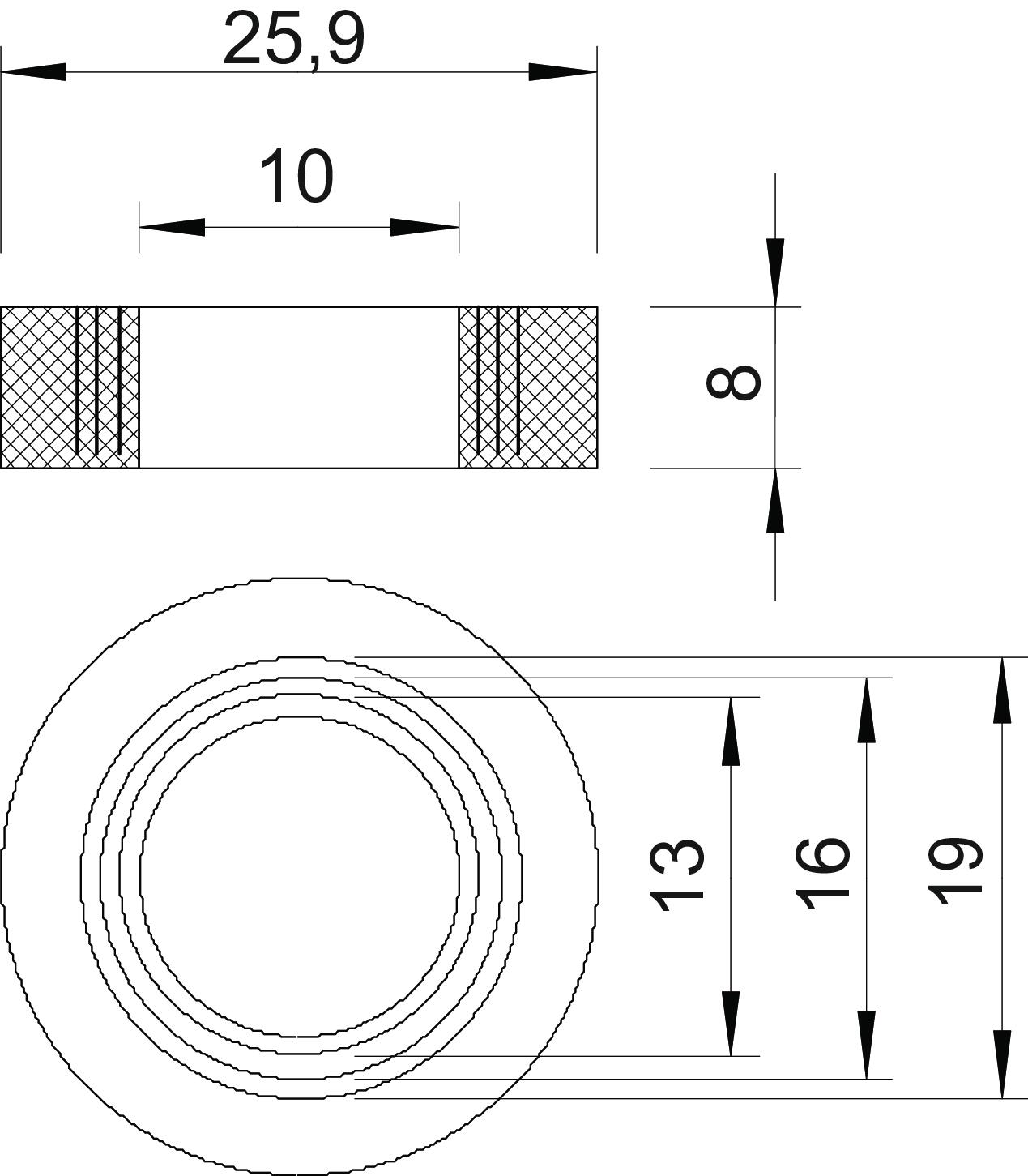

Rozměrový výkres 107 B PG21 / 2029219, 117.21 kB, jpg

107 B PG21 / 2029219
