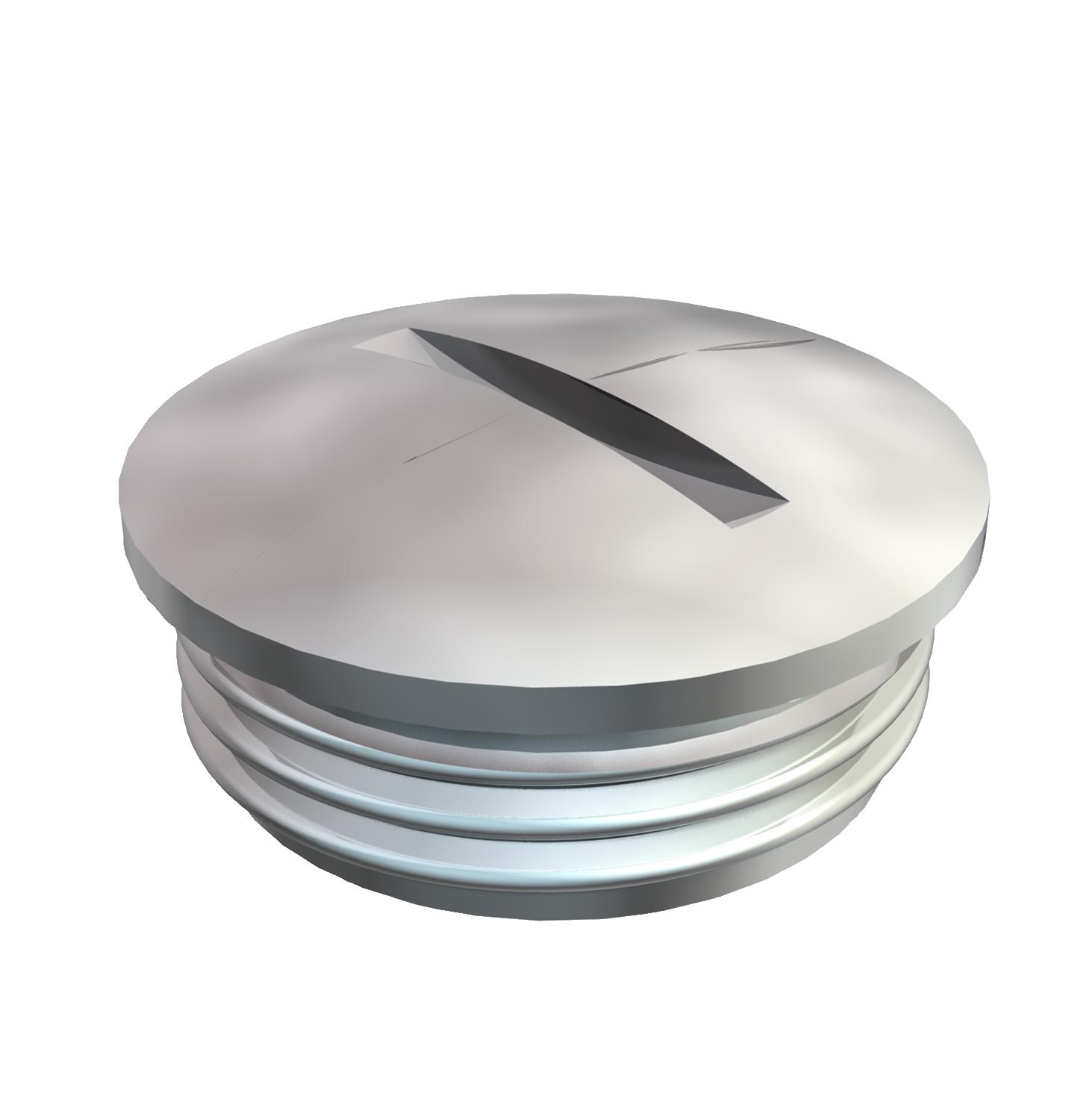

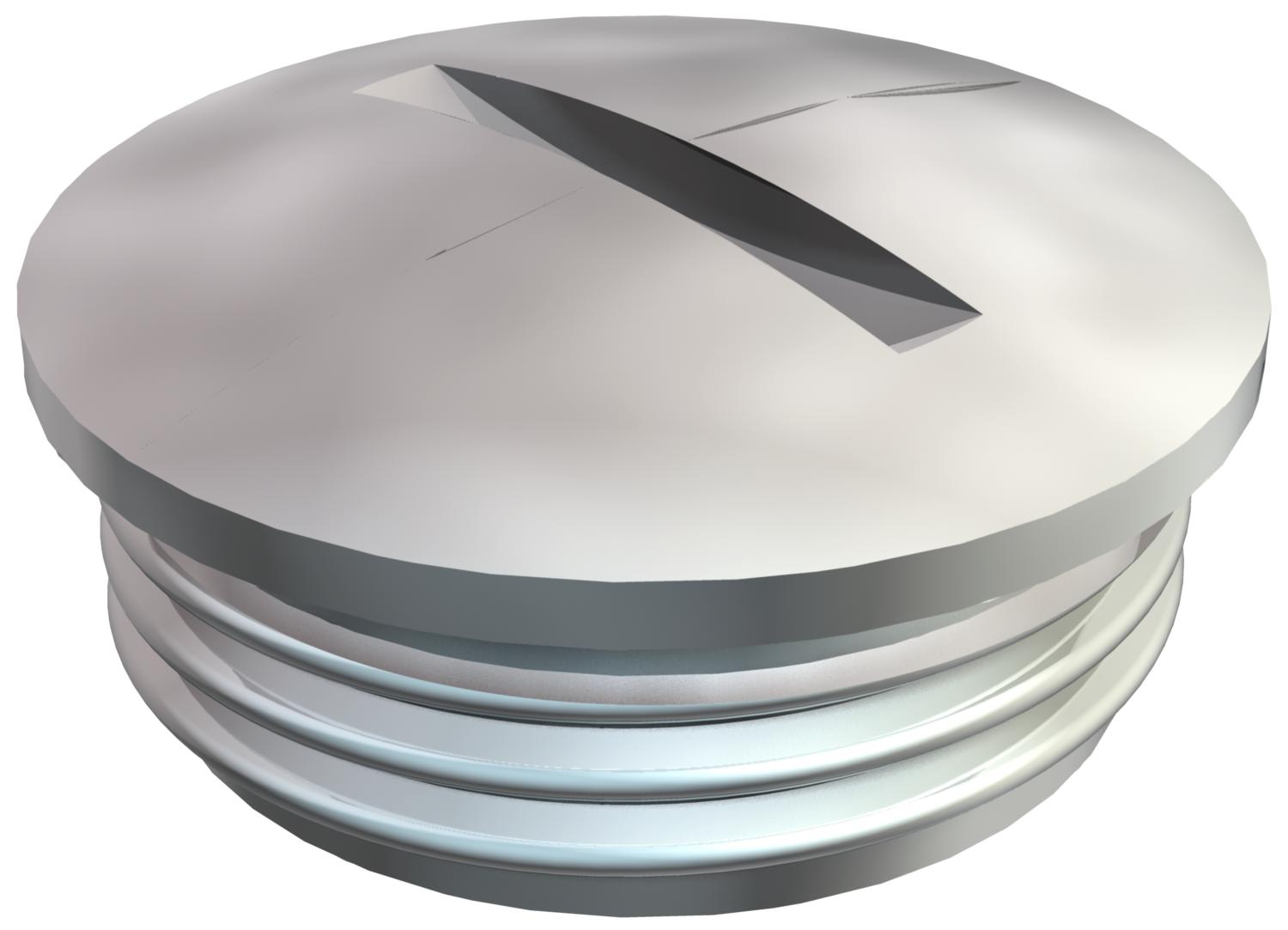

Závěrné šroubení, metrický závit M20 x 1,5

Závěrné šroubení, metrický závit

Obj. č. 2090546 | EAN 4012195472810

Obj. č. / Typ

Závit

Popis výrobku

Popis výrobku

Závěrné šroubení N podle DIN 46320, s metrickým závitem podle DIN EN 60423, resp. ISO 68.

Ve spojení s těsnicím kroužkem typu 107, 170 nebo 171 třída ochrany IP 68 (5 bar / 1 h).

Těsnicí kroužek není součástí dodávky.

* Ceny dle nabídky DEL.

Technické údaje

Technické údaje

Bez obsahu halogenů	Ne
Délka	22 mm
Druh závitu	metrický
Jmenovitá velikost závitu – metrický/PG	20
Materiál	mosazi
Nárazuvzdorný	Ne
ochrana proti výbuchu	Ne
Povrch	Poniklováno
Pro prostředí s nebezpečím výbuchu plynu	bez
Pro prostředí s nebezpečím výbuchu prachu	bez

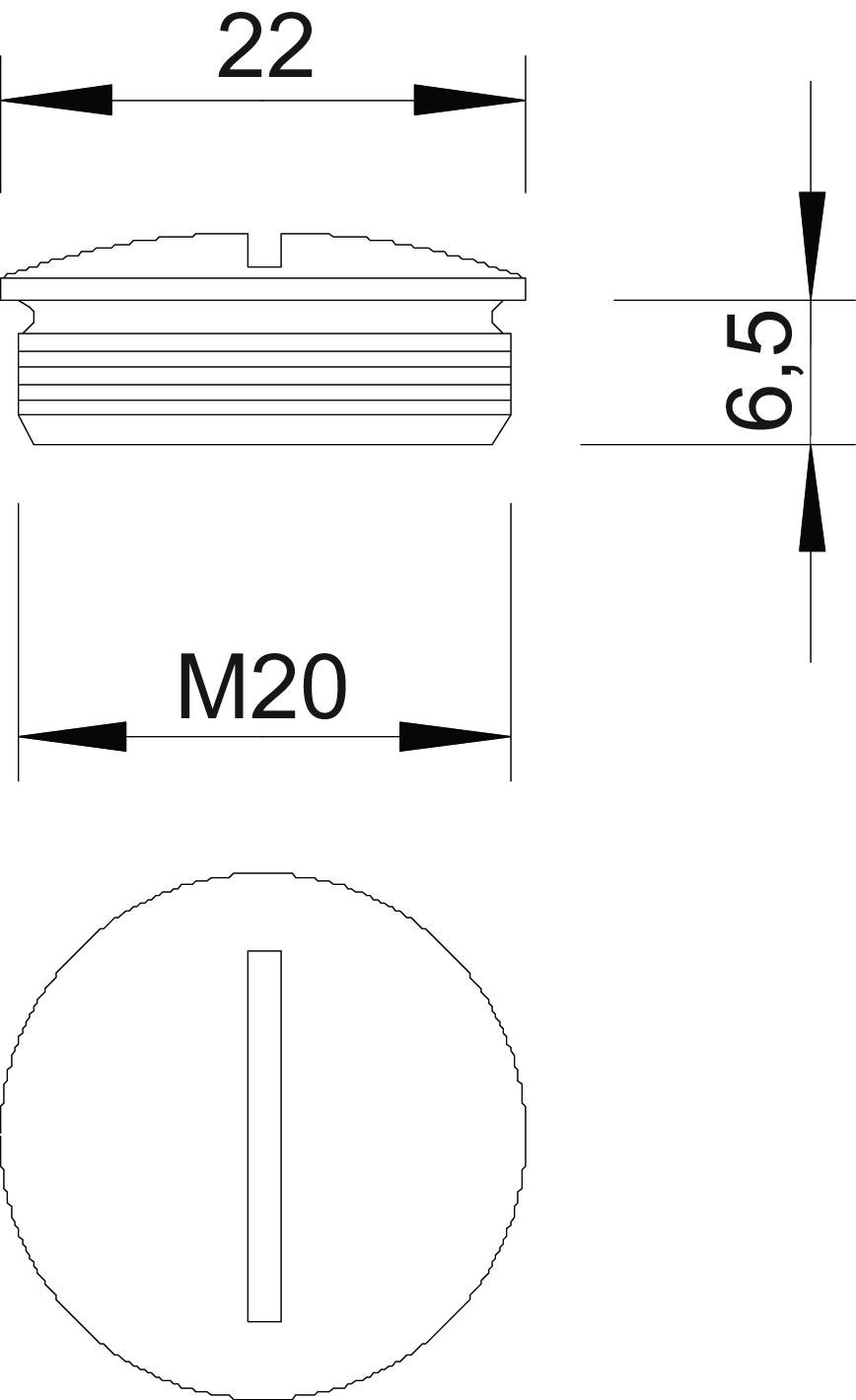

Rozměr	M20
Rozměr D	22 mm
Rozměr L	6,5 mm
Šířka	22 mm
Stoupání závitu	1,5 mm
Stupeň krytí	IP68
Výška	9,5 mm
Závit	M20 x 1,5
Zpevněno skelnými vlákny	Ne

Všechny typy

Všechny typy

Typ	Závit	Obj. č.	Množství	Nejm. prod. jedn.
168 MS M12	M12 x 1,5	2090511	Kus	100 Kus
168 MS M16	M16 x 1,5	2090538	Kus	100 Kus
168 MS M20	M20 x 1,5	2090546	Kus	100 Kus
168 MS M25	M25 x 1,5	2090554	Kus	50 Kus
168 MS M32	M32 x 1,5	2090562	Kus	50 Kus
168 MS M40	M40 x 1,5	2090570	Kus	50 Kus
168 MS M50	M50 x 1,5	2090589	Kus	25 Kus
168 MS M63	M63 x 1,5	2090597	Kus	25 Kus
