Závěs IS 8
Obj. č. 6361021 | EAN 4012196196333
- Popis výrobku
-

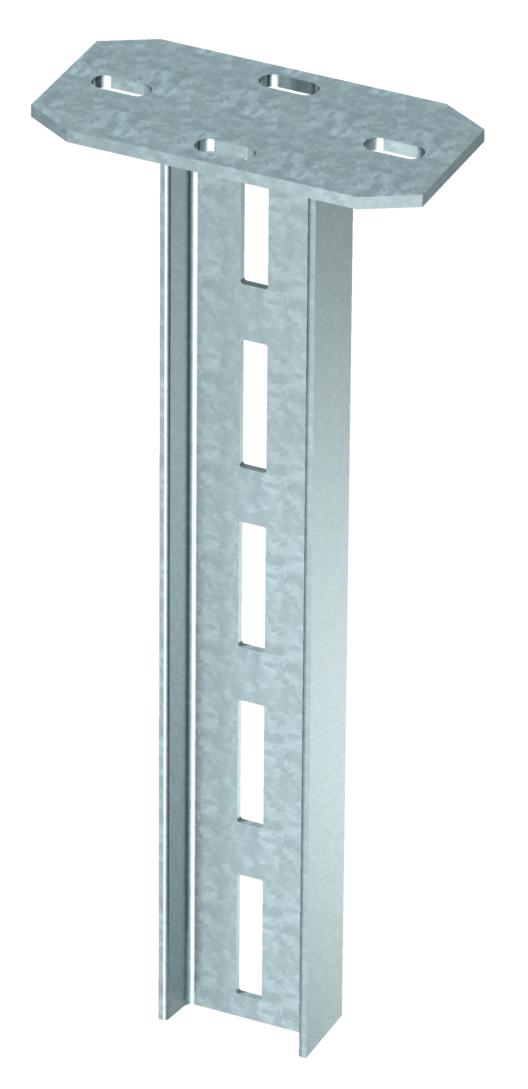

Popis výrobkuZávěs (profil I) s navařenou základovou deskou. Pro upevnění na vodorovné betonové stropy a ocelové nosníky.
-
- Technické údaje
-
Technické údaje

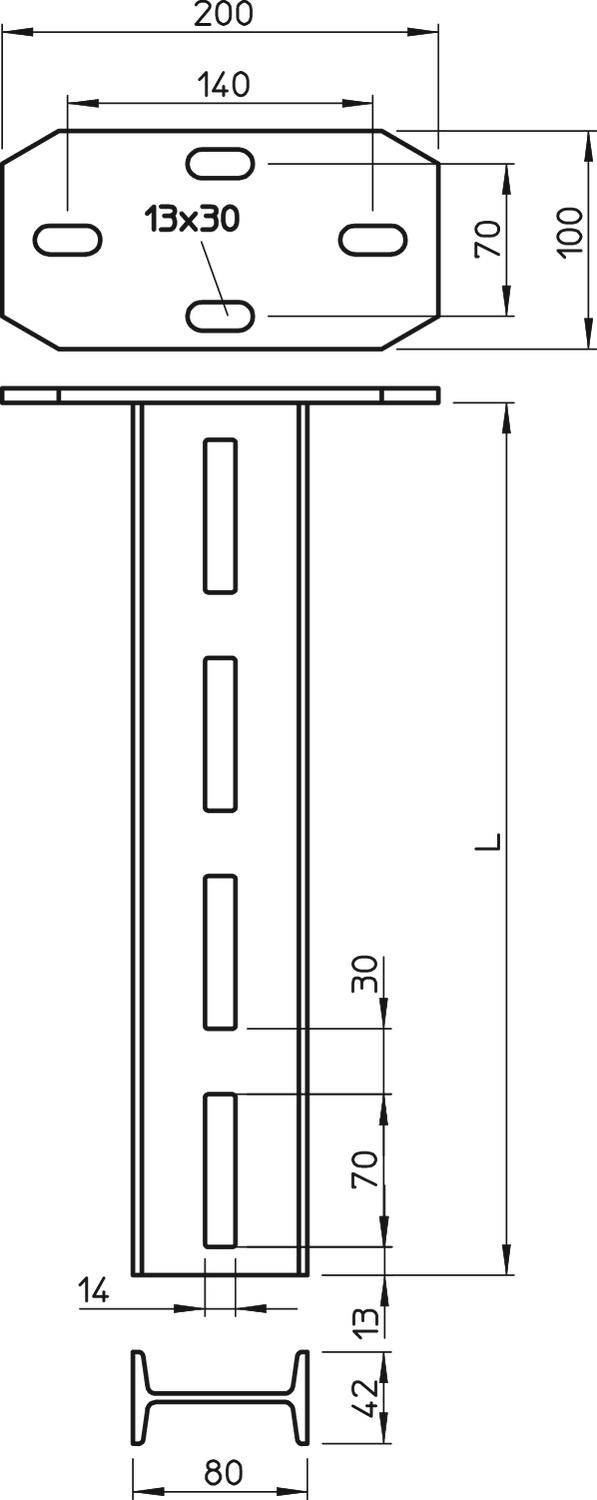

Barva pozinkováno Délka 200 mm Délka výložníku 200 9,6 kN Délka výložníku 400 7 kN Délka výložníku 600 5 kN Materiál Ocel Maximální zatížení v tahu 12 kN Povrch žárově zinkováno ponorem Provedení Profil I Rozměr 80x42x200 S ozubením Ne Šířka 80 mm Šířka otvoru 14 mm Šířka výřezu 70 mm Tloušťka materiálu 4 mm Výška 42 mm Zachování funkčnosti Ne Technické údaje

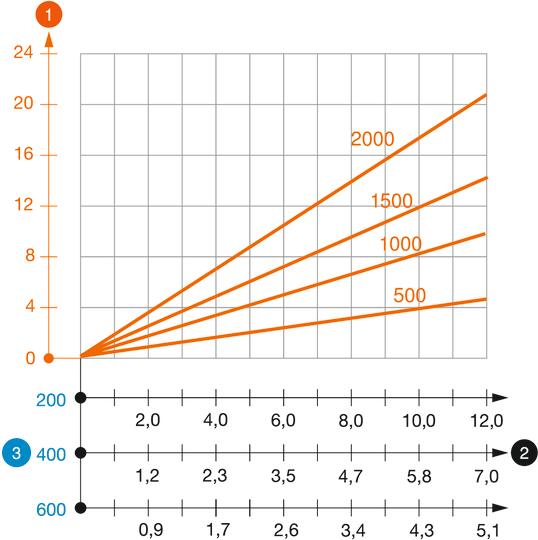

Zatěžovací diagram závěsu I typu IS 8 K
-
Průhyb konce závěsu při dovoleném zatížení výložníku
-
Přípustné zatížení výložníku v kN bez zatížení člověkem
-
Délka výložníku v mm
-
Křivka zatížení s délkami profilů v mm
-
- Všechny typy
-
Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

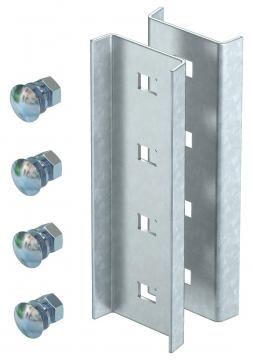

Spojka závěsu I VIS 8 FT
VIS 8 FT 6018300 10 Kus

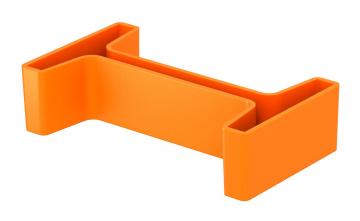

Ochranný kryt
IS 8 KS OR 6338519 20 Kus - Ke stažení
-
