Závěs TP FS
Obj. č. 6364365 | EAN 4012196199457
- Popis výrobku
-

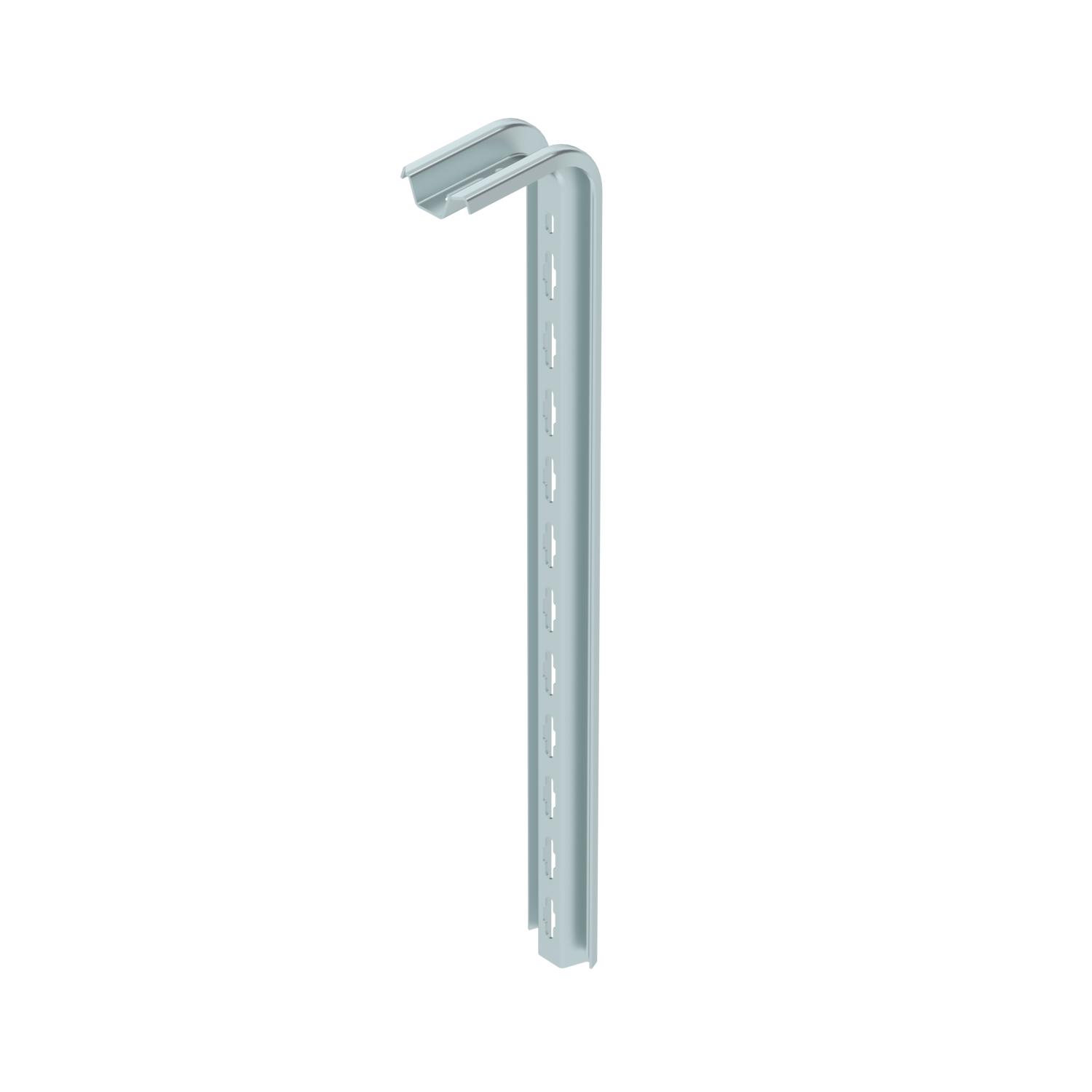

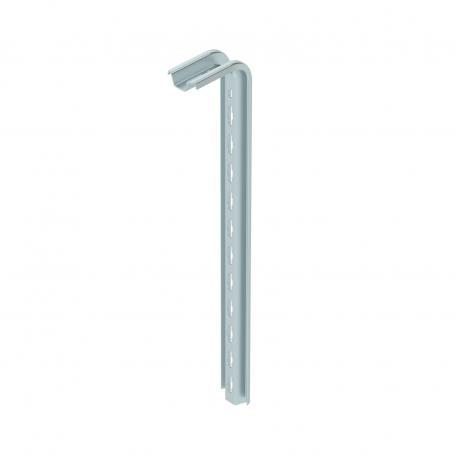

Popis výrobkuZávěs TP k upevnění na vodorovné betonové stropy.
-
- Technické údaje
-
Technické údaje

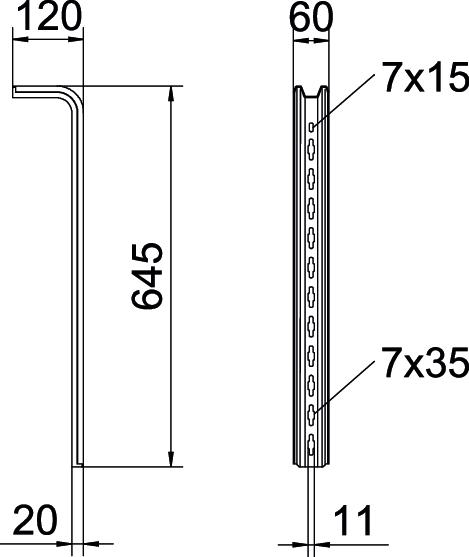

Barva pozinkováno CO₂ stopa (GWP) od kolébky po bránu 2,4347 kg CO₂e / 1 Kus Délka 645 mm Materiál Ocel Povrch pásově zinkováno Provedení Profil S Rozměr L645mm Rozměr H 120 mm Rozměr L 645 mm Šířka 60 mm Výška 120 mm Zachování funkčnosti Ne Technické údaje
Zatěžovací diagram závěsu TP typu TPS
-
Průhyb konce závěsu při dovoleném zatížení výložníku
-
Přípustné zatížení výložníku v kN bez zatížení člověkem
-
Délka výložníku v mm
-
Křivka zatížení s délkami profilů v mm
-
- Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Ochranný kryt
TPS KS OR 6364625 10 Kus
Šroub s plochou kulovou hlavou, s podložkou a maticí F
FRS 10x25 TPS F 6407536 50 Kus
Šroub se šestihrannou hlavou M10 F
SKS 10x60 F 6408516 20 Kus
Rozpěrka FS
DS 4 FS 6416551 20 Kus - Ke stažení
-
