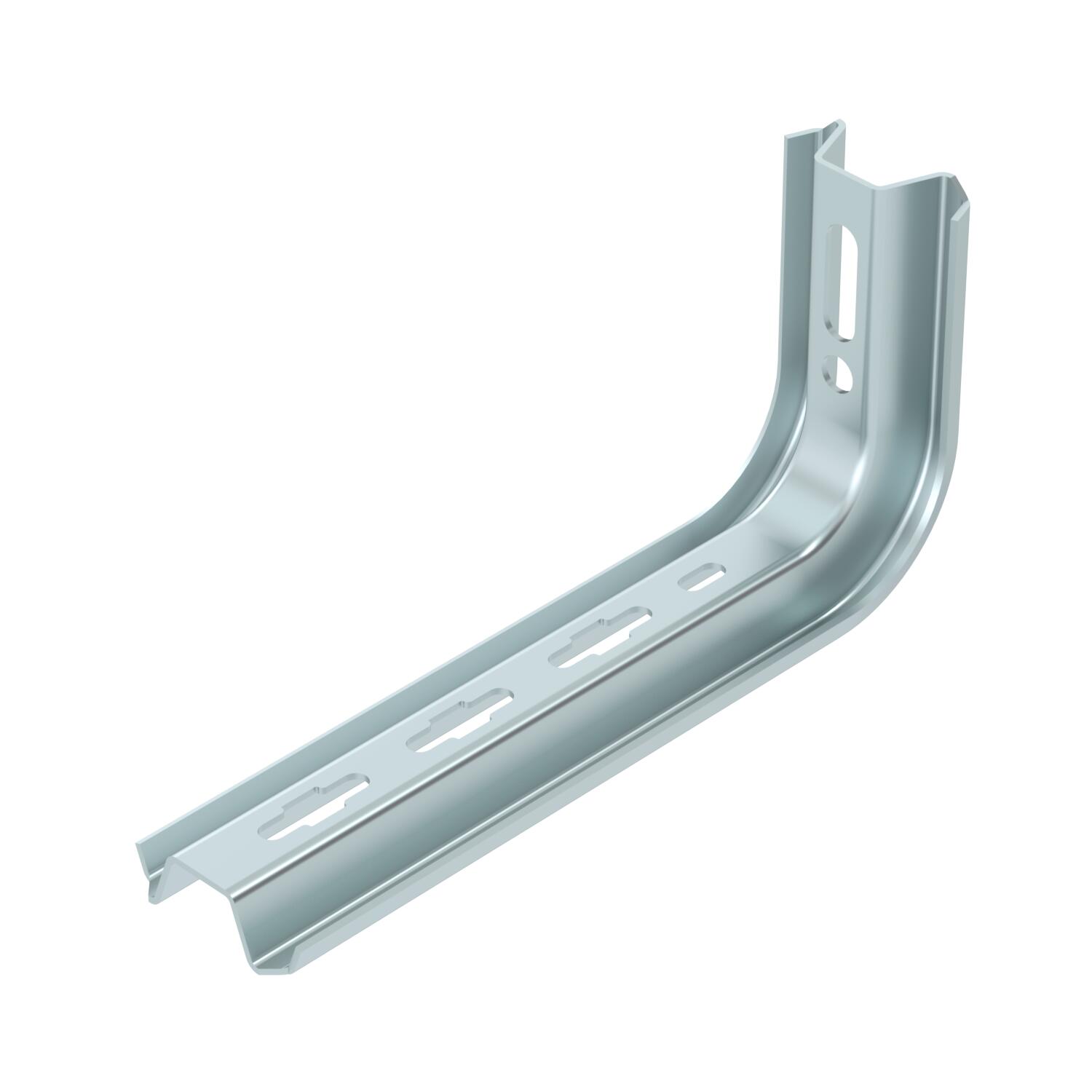

Závěs TP / nástěnný a závěsný výložník FS
Obj. č. 6364209 | EAN 4012196199099
- Popis výrobku
-
Popis výrobkuProfil TP pro použití jako lehký závěs na vodorovných betonových stropech, v délce 145 - 645 mm. Až do délky 345 mm se profil používá jako lehký nástěnný a závěsný výložník.
-
- Technické údaje
-
Technické údaje

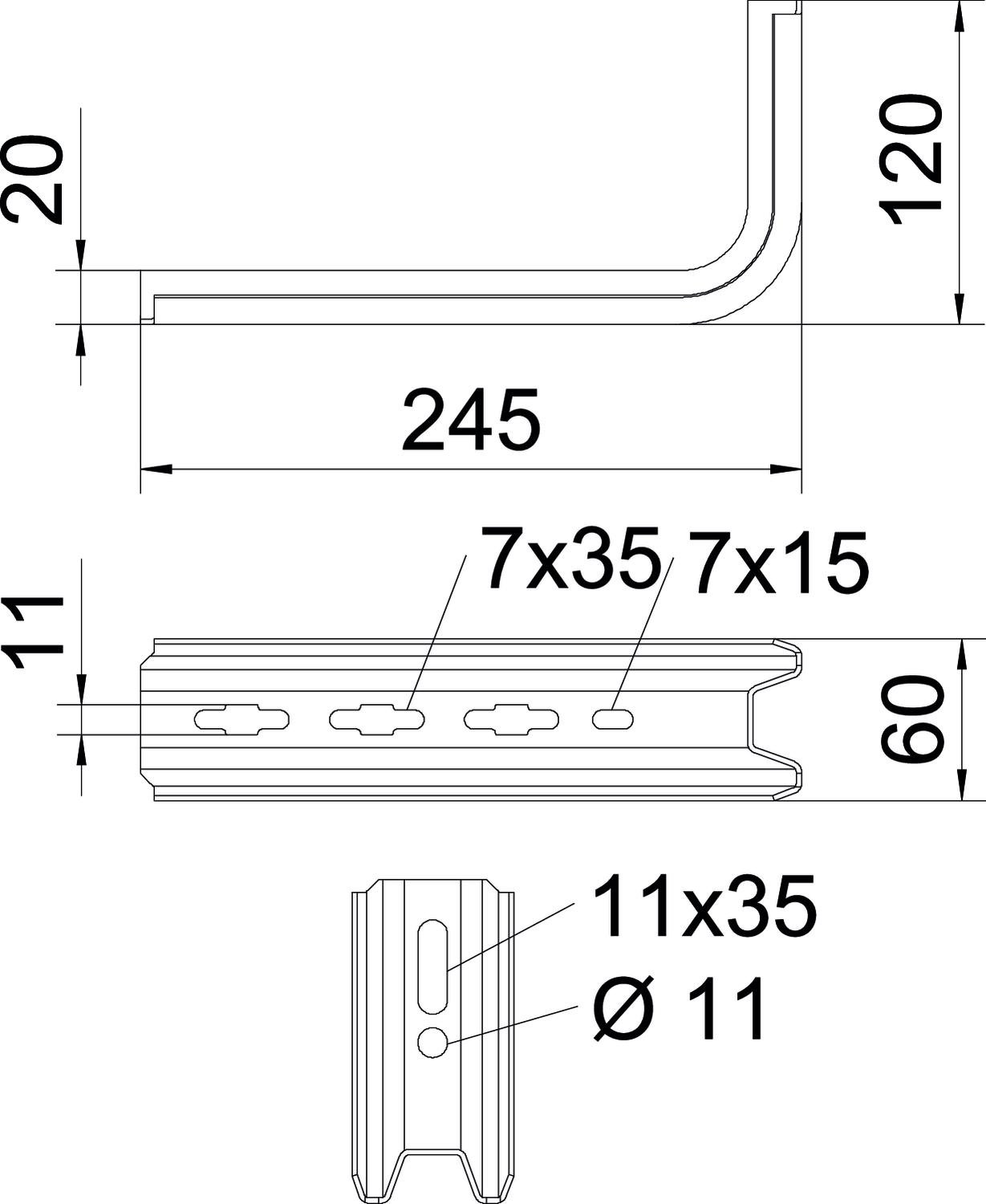

Barva pozinkováno CO₂ stopa (GWP) od kolébky po bránu 1,1125 kg CO₂e / 1 Kus Délka 245 mm F v kN 0,9 kN Materiál Ocel Nerezová ocel, mořená Ne Povrch pásově zinkováno Pro šířku max. 200 mm Pro šířku min. 200 Provedení Nástěnný a závěsný výložník Rozměr B245mm Rozměr H 120 mm Rozměr B 60 mm Rozměr L 245 mm Šířka 60 mm Výška 120 mm Zachování funkčnosti Ne Technické údaje
Zatěžovací diagram výložníku typu TPSA
-
Průhyb konce výložníku při dovoleném zatížení výložníku
-
Přípustné zatížení výložníku v kN bez zatížení člověkem
-
Křivka zatížení s délkami výložníků v mm
-
- Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Ochranný kryt
TPS KS OR 6364625 10 Kus
Rozpěrka FS
DS 4 FS 6416551 20 Kus - Ke stažení
-
