Závěs US 3 FT
Obj. č. 6342351 | EAN 4012196224470
- Popis výrobku
-

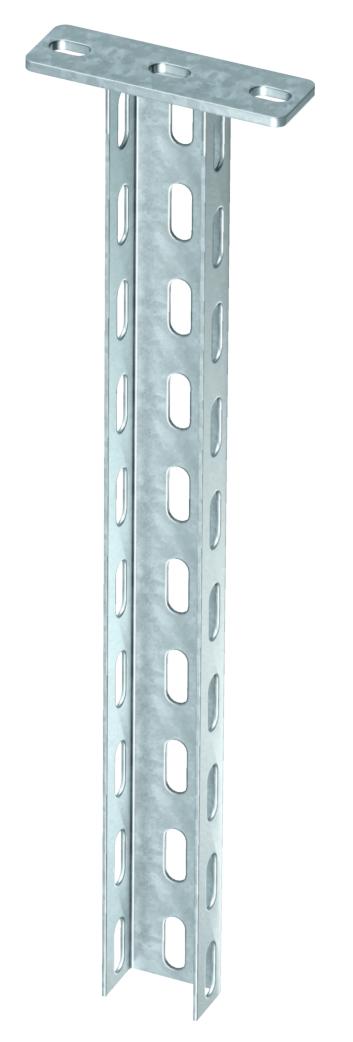

Popis výrobkuZávěs (profil U) rozměru 50 x 30 mm s navařenou základovou deskou.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno CO₂ stopa (GWP) od kolébky po bránu 1,1786 kg CO₂e / 1 Kus Délka 0,65 ft Délka 200 mm Délka výložníku 200 2,7 kN Délka výložníku 400 1,5 kN Materiál Ocel Maximální zatížení v tahu 5 kN Povrch žárově zinkováno ponorem Provedení U - profil Rozměr 50x30x200 Rozměr L 200 mm S ozubením Ne Šířka 50 mm Tloušťka materiálu 2 mm Tloušťka plechu 0,08 in Výška 30 mm Zachování funkčnosti Ano Technické údaje
Zatěžovací diagram závěsu U typu US 3 K
-
Průhyb konce závěsu při dovoleném zatížení výložníku
-
Přípustné zatížení výložníku v kN bez zatížení člověkem
-
Délka výložníku v mm
-
Křivka zatížení s délkami profilů v mm
-
- Všechny typy
-
Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Spojka profilu U FT
VUS 3 FT 6018513 10 Kus
Ochranný kryt
US 3 KS OR 6338458 20 Kus
Šroub s plochou kulovou hlavou, s podložkou a maticí F
FRS 10x25 F 8.8 6407560 50 Kus
Rozpěrka FT
DSK 25 FT 6416446 20 Kus
Šroub se šestihrannou hlavou M10 F
SKS 10x80 F 6418250 20 Kus - Ke stažení
-
