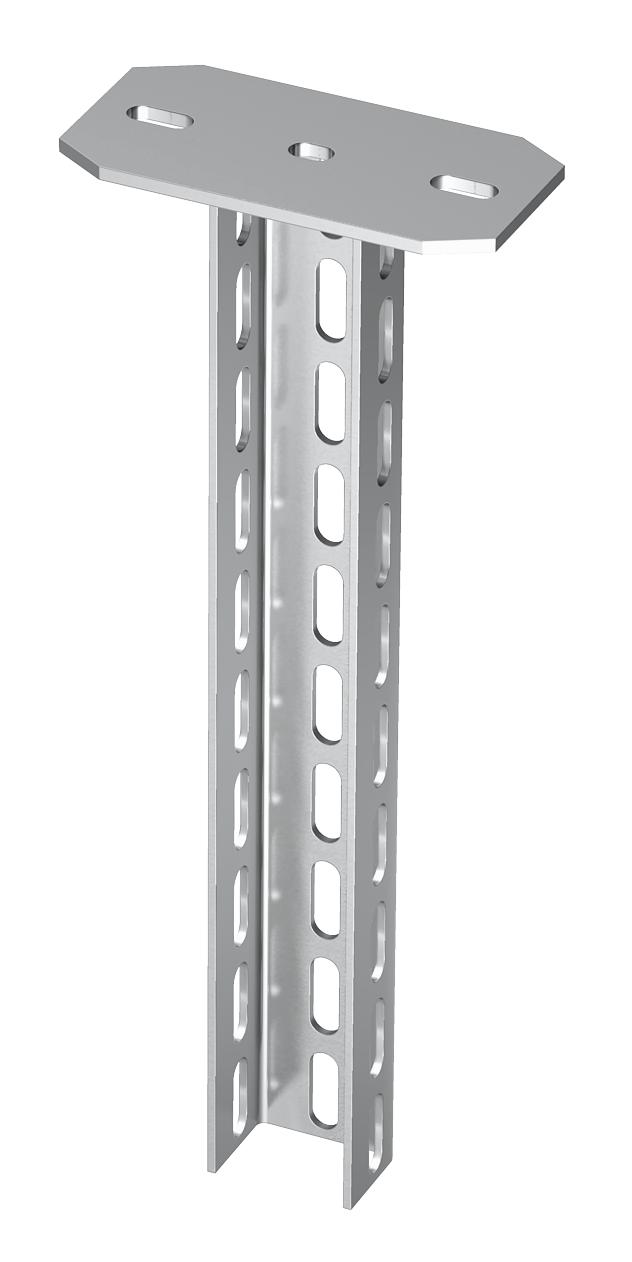

Závěs US 7 A2
Obj. č. 6338607 | EAN 4012196185412
- Popis výrobku
-
Popis výrobkuZávěs (profil U) s navařenou základovou deskou. Pro upevnění na vodorovné betonové stropy a ocelové nosníky.
-
- Technické údaje
-
Technické údaje

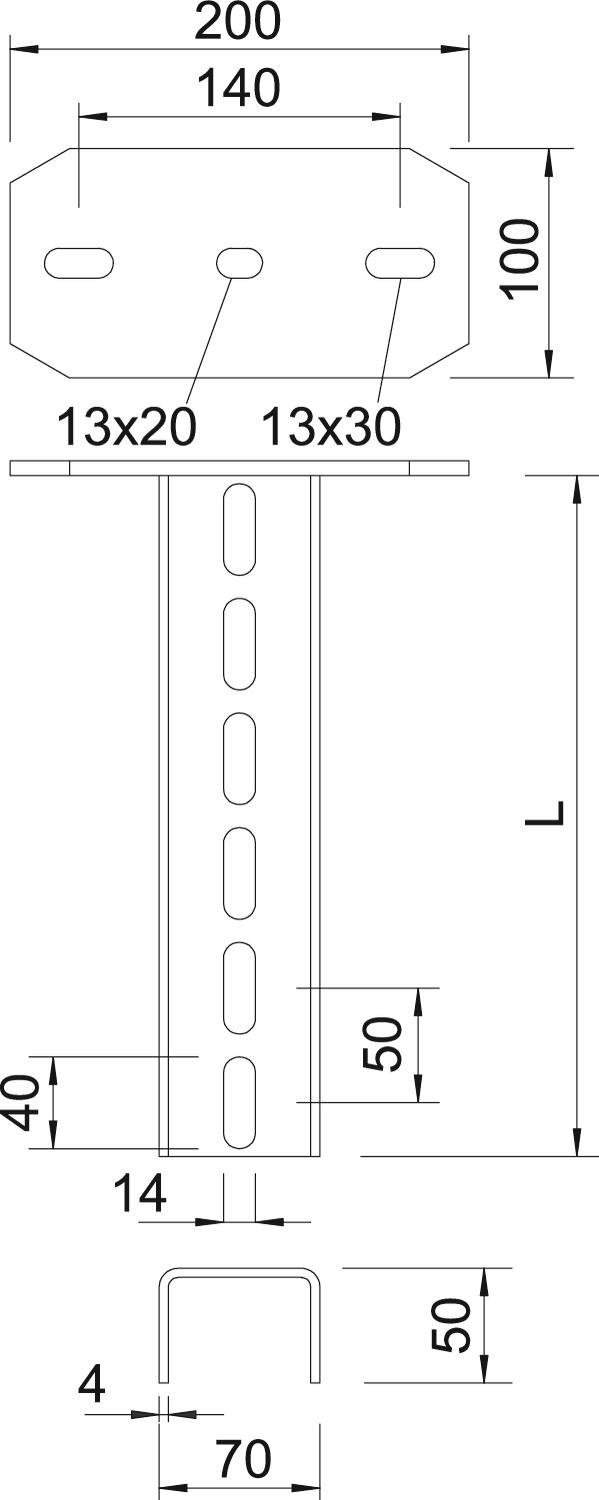

Barva ocelová Délka 200 mm Délka výložníku 200 8,3 kN Délka výložníku 400 5 kN Délka výložníku 600 3,5 kN Druh děrování Děrování na třech stranách Materiál Nerez ocel, materiál 1.4307 Maximální zatížení v tahu 11 kN Povrch Holé, dodatečně ošetřeno Provedení U - profil Rozměr 70x50x200 Šířka 70 mm Tloušťka materiálu 4 mm Výška 50 mm Zachování funkčnosti Ne Technické údaje

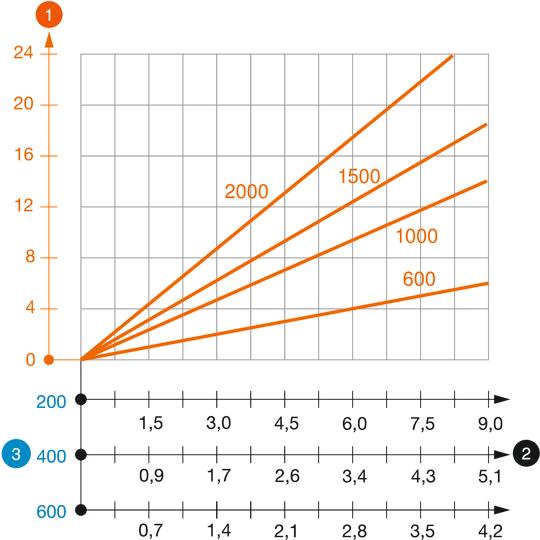

Zatěžovací diagram závěsu U typu US 7 K VA
-
Průhyb konce závěsu při dovoleném zatížení výložníku
-
Přípustné zatížení výložníku v kN bez zatížení člověkem
-
Délka výložníku v mm
-
Křivka zatížení s délkami profilů v mm
-
- Všechny typy
-
Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

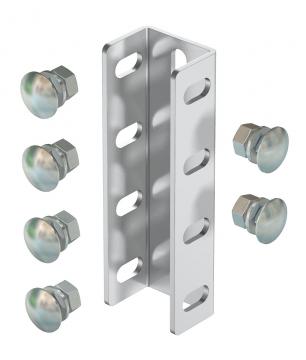

Spojka profilu U A2
VUS 7 A2 6018408 1 Kus

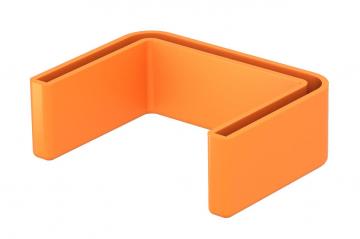

Ochranný kryt
US 7 KS OR 6338497 20 Kus

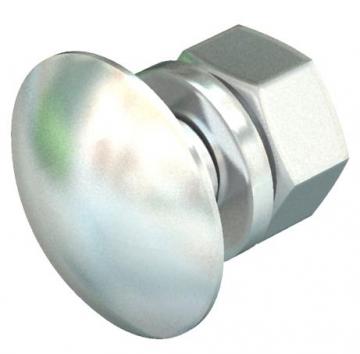

Šroub s plochou kulovou hlavou, s podložkou a maticí A2
FRS 12x25 A2 6406750 25 Kus

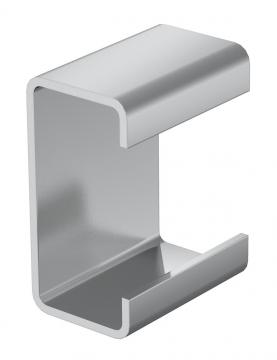

Rozpěrka DSK 61 A2
DSK 61 A2 6416527 10 Kus

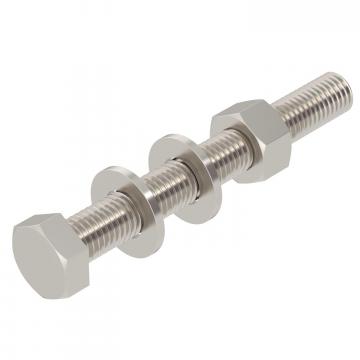

Šroub se šestihrannou hlavou M12 A2
SKS 12x100 A2 6418368 20 Kus - Ke stažení
-
