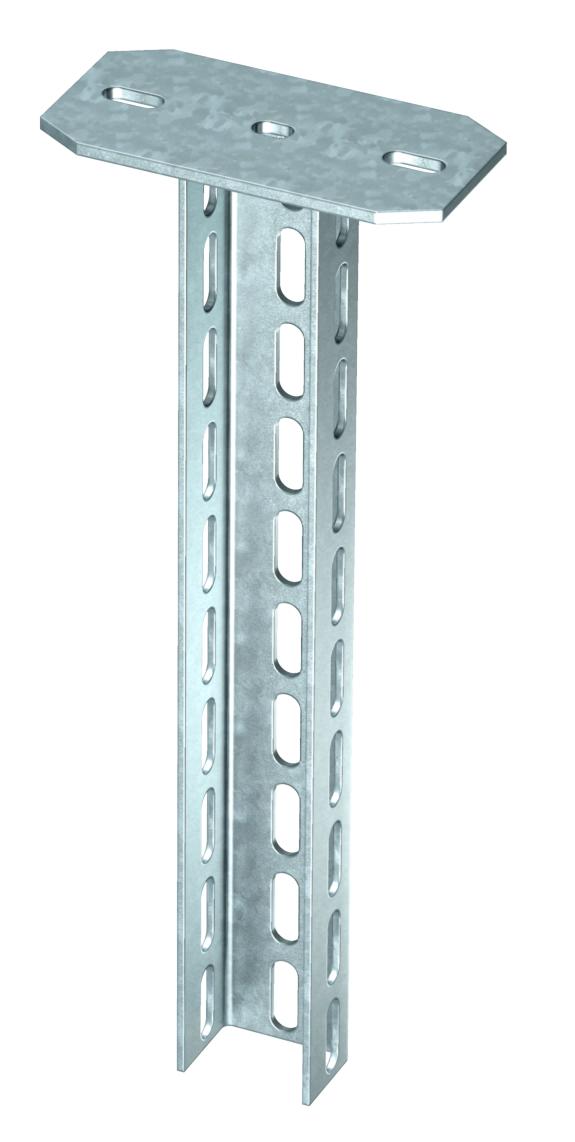

Závěs US 7 FT
Obj. č. 6339018 | EAN 4012196186556
- Popis výrobku
-
Popis výrobkuZávěs (profil U) rozměru 70 x 50 mm s navařenou základovou deskou.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno Délka 200 mm Délka výložníku 200 8,3 kN Délka výložníku 400 5 kN Délka výložníku 600 3,5 kN Materiál Ocel Maximální zatížení v tahu 11 kN Povrch žárově zinkováno ponorem Provedení U - profil Rozměr 70x50x200 Rozměr L 200 mm Šířka 70 mm Tloušťka materiálu 4 mm Výška 50 mm Zachování funkčnosti Ano Technické údaje
Zatěžovací diagram závěsu U typu US 7 K
-
Průhyb konce závěsu při dovoleném zatížení výložníku
-
Přípustné zatížení výložníku v kN bez zatížení člověkem
-
Délka výložníku v mm
-
Křivka zatížení s délkami profilů v mm
-
- Všechny typy
-
Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

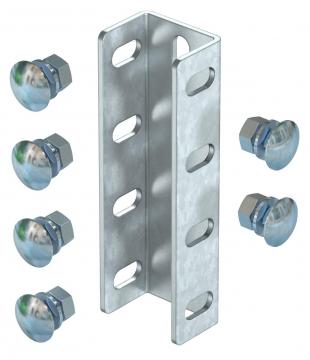

Spojka profilu U FT
VUS 7 FT 6018378 10 Kus
Ochranný kryt
US 7 KS OR 6338497 20 Kus
Šroub s plochou kulovou hlavou, s podložkou a maticí F
FRS 12x25 F 6406254 50 Kus

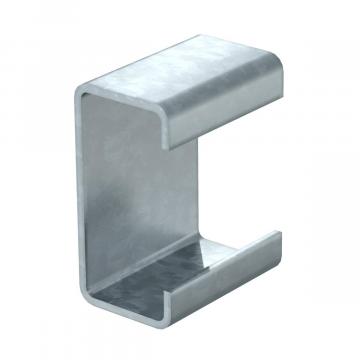

Rozpěrka DSK 61 FT
DSK 61 FT 6416519 20 Kus
Šroub se šestihrannou hlavou M12 F
SKS 12x100 F 6418295 20 Kus - Ke stažení
-
Datový list US 7 K 20 FT / 6339018 , 0.28MB , pdfEU prohlášení o shodě US 7 K 20 FT / 6339018 , 0.12MB , pdfEnvironmentální prohlášení o produktu (EPD) US 7 K 20 FT / 6339018 , 1.48MB , pdfUK - Prohlášení shody US 7 K 20 FT / 6339018 , 0.09MB , pdfREACH Prohlášení o shodě US 7 K 20 FT / 6339018 , 0.12MB , pdfRoHS Prohlášení o shodě US 7 K 20 FT / 6339018 , 0.13MB , pdfSchvalovací značka Povolení značky VDE – závěsy a výložníky , 0.12MB , pdfPomůcka pro výběr Selection aid cable trays, screwable , 2.17MB , pdfNávod k montáži Návod k montáži systémů profilů U , 1.76MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
