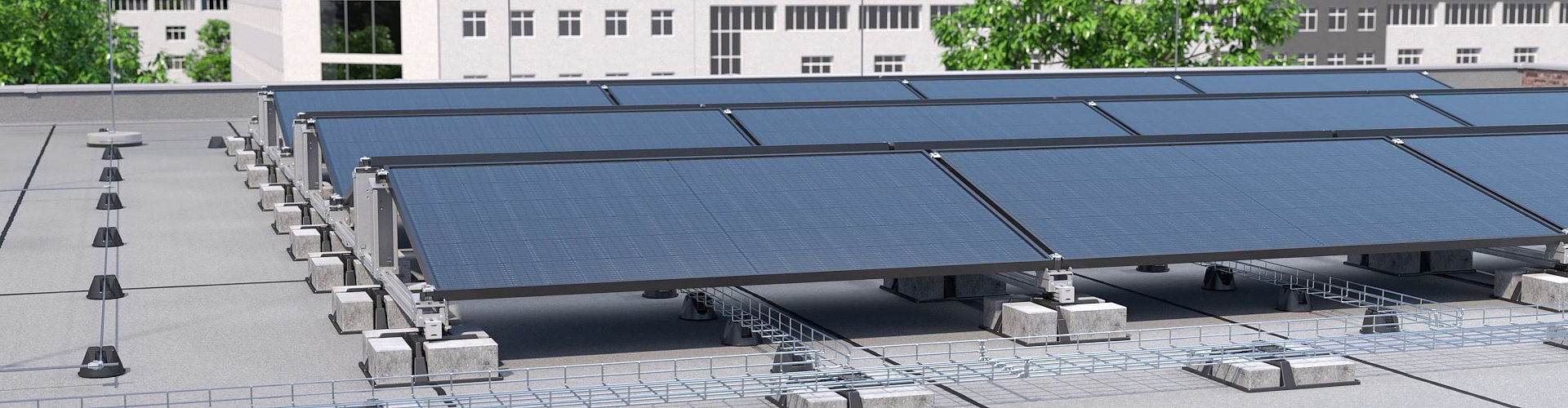

Montážní systémy pro elektrárny na plochých střechách
Stejně jako systém pro FV soustavy na šikmé střechy disponuje i řešení Magic PV Solution pro systémy na ploché střechy technologií Magic pro montáž bez použití šroubů a nástrojů a univerzální svorkou pro nekomplikované upevnění všech běžných FV panelů. Systém protizávaží UniBase kromě toho umožňuje variabilní zatížení celého systému pomocí krychlových dlažebních kostek, a to i kdykoli po instalaci. Systém UniBase lze podle potřeby kombinovat s dalšími produkty, například s adaptérem pro mřížové žlaby typu 165 MBG HGRM.
Zvlášť praktické je to, že produkty pro systémy na ploché i šikmé střechy se dají kombinovat.
Nové výrobky

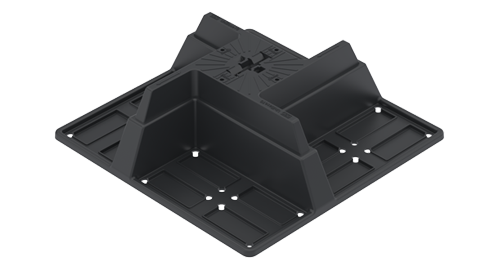

Univerzální podstavec pro zatížení, kostky do 10 cm
- Nízká hmotnost v přímém srovnání s podstavcem TrayFix
- Součásti lze stohovat na sebe
- Snadné vyrovnání dodatečným zatížením
- Uchycení různých typů adaptérů bez použití nástrojů
- Recyklovatelný materiál
- Možnost zatížení běžnými dlažebními kostkami 200 × 100 mm (místní nákup)
- Jeden podstavec UniBase pro různé aplikace, například nosnou konstrukci,
uložení vedení, montážní lišty a mnoho dalších - K dispozici jsou dvě varianty s výškou 60 a 100 mm

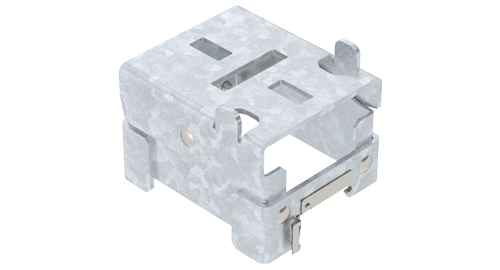

Krátká podpěra pro systémy na ploché střeše
- K instalaci montážní lišty nepotřebujete nástroje
- Plynulé nastavování v libovolné instalační poloze
- Pomocný dosedací jazýček pro montáž solárního panelu
- Vodorovný podélný prolis pro univerzální svorku jako standardní upevnění, resp. svislý podélný prolis, pokud se jedna montážní patka používá také jako mezipodpěra
- V případě potřeby je možné použít jednu mezilehlou podpěru na každý panel
- Kompatibilní se všemi velikostmi panelů díky úhlové kloubové hlavě
- Dlouhá životnost díky vysoce kvalitním povrchovým úpravám

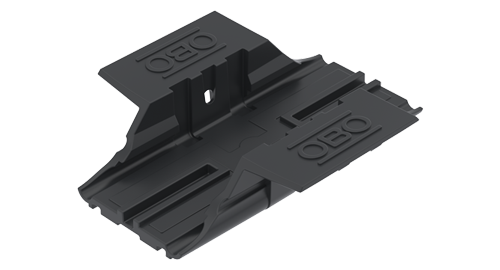

Adaptér nosného profilu pro univerzální podstavec
- Montáž adaptéru s podstavcem UniBase bez použití nástrojů
- Montáž montážní lišty s adaptérem bez použití nástrojů
- Integrovaná protiskluzová dosedací plocha
- Demontáž montážního profilu bez použití nástrojů
- Snadné vyrovnání montážního profilu

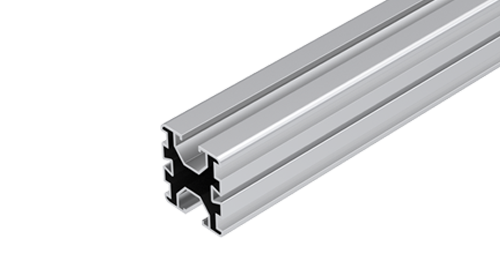

Nosný profil pro systémy na ploché/šikmé střechy
- Provedení bez povrchové úpravy pro všechny střechy bez zvýšených požadavků na vzhled
- Oboustranné drážky o šířce 10 mm pro kluzné matice, univerzální anebo uzemňovací svorku
- Další boční drážky například pro podélné anebo křížové spojky
Ochranná rohož
- Doplňková ochrana střešního pláště
- Omezení mechanického působení na střešní plášť
- Zamezení netěsnostem, ke kterým může případně dojít v důsledku nekompatibilních plastů
- Vhodná pro zvýšení součinitele tření, pokud to například vyžaduje střešní fólie, dvě varianty s hliníkovým kašírováním nebo bez něj

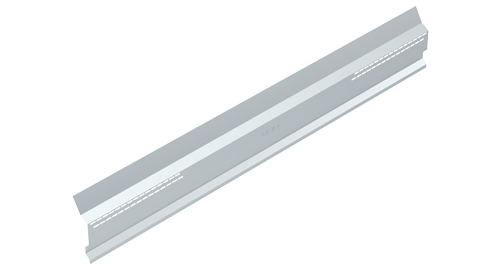

Plechový kryt na ochranu systémů na ploché střeše proti větru
- Zmírnění účinků místního zatížení větrem, pokud to vyžadují statické podmínky (příklad: použití se systémem na ploché střechy orientovaným na jih)
- Snadná předmontáž jednoduchým zasunutím do upevňovacích jazýčků dlouhých podpěr typu STL
- Flexibilní možnosti upevnění díky velkorysým podélným prolisům na dlouhých podpěrách typu STL pomocí šroubu s plochou hlavou typu FKS, který se objednává zvlášť
Univerzální svorka pro systémy na ploché/šikmé střechy
- Provedení bez povrchové úpravy pro optimální kombinaci s nosným profilem bez povrchové úpravy
- Rozsah upnutí pro upevnění panelu 30–50 mm
- Otočná o 90° po zaklapnutí do drážky montážní lišty
- Lze použít jako mezilehlou nebo koncovou svorku
- Speciální geometrie v rozích vrchního dílu pro vyrovnání potenciálů se solárním panelem
- Vnější plastový kryt vede vrchní díl a zabraňuje jeho nesprávnému otočení při montáži
- Vrchní díl zůstává až do konečného upevnění solárního panelu v horní poloze
- Možnost naklapnutí na příslušné montážní patky (systém na ploché střechy) a do drážky montážní lišty (systém na šikmé střechy)
- Plastové pouzdro slouží jako dosedací plocha pro odpovídající polohování panelů
- Dlouhá životnost díky použití vysoce kvalitní ušlechtilé oceli
