Pochozí systém kabelových žlabů k účinné ochraně napájecích vedení
Okolní podmínky v moderních průmyslových zařízeních představují pro citlivá vedení elektrické energie a dat či řídicí vedení velké nebezpečí. Nečistoty, vibrace a průmyslové vlivy tvoří mimořádně drsné prostředí. O to důležitější je, aby elektroinstalace strojů a zařízení dokázaly spolehlivě odolat různým druhům namáhání. Pochozí systém kabelových žlabů OBO BKRS vytváří uzavřený prostor pro uložení kabelů a vedení, který je chrání před znečištěním a poškozením nášlapem. Speciální protiprachové prvky na přechodech vík zamezují proniknutí cizích těles.
Kabelové kanály s víkem jsou dimenzovány na nejvyšší zatěžování, k jakému nezřídka dochází v oblasti strojů a automatizovaných výrobních zařízení s robotickými systémy. Kabelové kanály dodáváme s výškou bočnice 100 mm a 110 mm. Šestice různých šířek od 100 do 600 mm nabízí vhodný kabelový kanál pro každý účel použití v oblastech, jako jsou výroba či montáž. Rozměry a materiály pochozího systému kabelových žlabů splňují směrnice a požadavky různých oborů, například velkého počtu automobilek. Pochozím kabelovým žlabům OBO už dnes důvěřují velikáni v oboru, jako jsou BMW nebo VW.

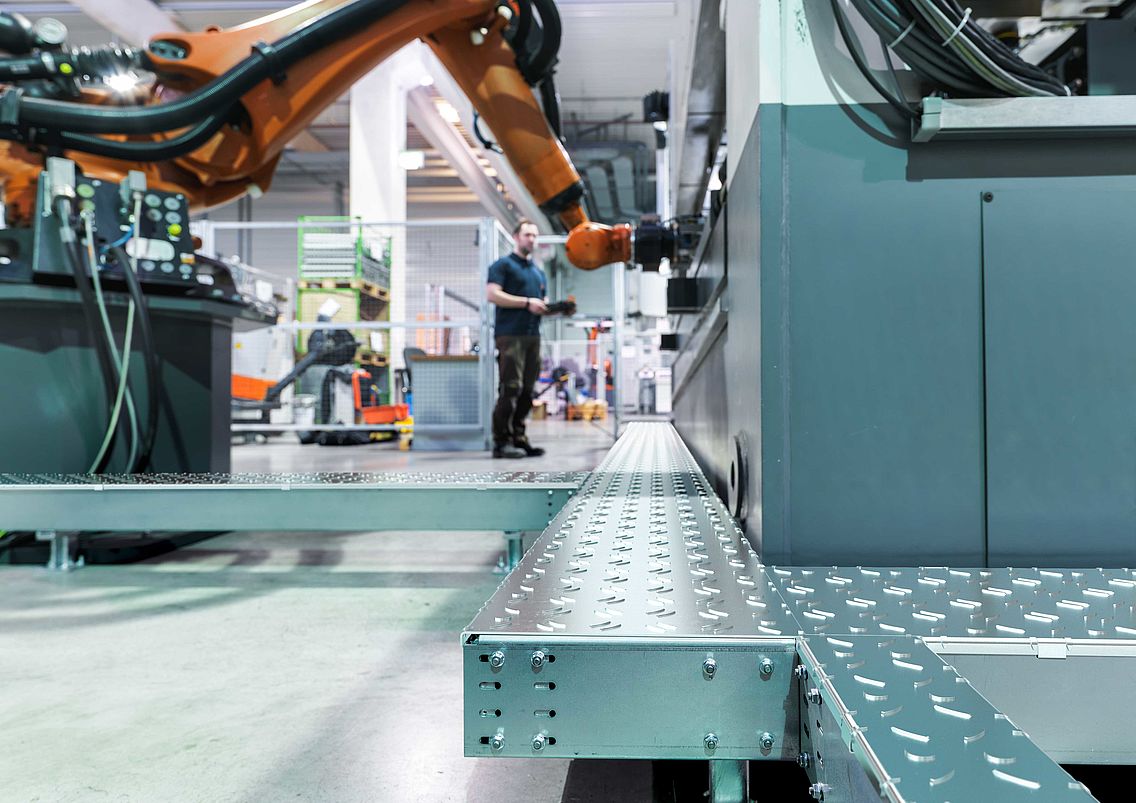

Zejména automatizované výrobní linky a výroba systémů kladou na přívod energie a proudu či datovou komunikaci vysoké nároky. Systém OBO BKRS zajišťuje ve všech těchto případech účinnou ochranu velkého počtu přívodních a propojovacích vedení. Protiskluzové kabelové žlaby zaručují v průmyslovém prostředí maximální bezpečnost a otestovanou zatížitelnost podle norem EN 50085-2-2 a EN 61537.
Přehled předností pochozího systému kabelových žlabů BKRS
Kabelové žlaby s otestovanou protiskluzností a výtlačným prostorem
Pro bezpečnou práci na pochozích kabelových žlabech je obrovsky důležité, aby víko neklouzalo a dalo se po něm bezpečně chodit. Díky nově vyvinutému rýhování víka systému OBO BKRS nekloužou a zaručují bezpečnou chůzi a stabilní postoj. Při každodenním používání tak minimalizují nebezpečí úrazu. Kabelové kanály mají třídu protiskluznosti R11 a třídu výtlačného prostoru V10 otestované podle platných předpisů.
Protiskluznost se zkouší na šikmé ploše s různými úhly náklonu a zařazuje se do skupin hodnocení R9 až R13. Ve většině průmyslových oborů je vyžadována protiskluznost třídy R10. Víka z rýhovaného plechu pro kabelové kanály ze systému BKRS jsou díky otestované protiskluznosti třídy R11 vhodná pro většinu průmyslových prostředí. Pokud je třeba na základě stavebního využívání počítat se silným znečištěním kluzkými látkami, například olejem nebo tuky, musí mít povrch krytiny odpovídající výtlačný prostor. Jen tak lze zaručit bezpečnou chůzi. I z tohoto hlediska překonává víko z rýhovaného plechu systému BKRS se skupinou hodnocení V10 požadavky většiny průmyslových odvětví, která obvykle vyžadují nejméně třídu V4.
Poznejte naše protiskluzová víka z rýhovaného plechu i ve videu:
Kabelové kanály nabízejí optimální ochranu kabelů a vedení
Velké namáhání, zatížení nášlapem, nečistoty, prach – díky promyšleným vlastnostem systému naše pochozí kabelové kanály s víkem odolají všem těmto výzvám. Kabelové žlaby jsou mechanicky vysoce pevné a chrání kabely a vedení před poškozením. Optimální stínicí účinek pochozích kabelových kanálů zaručuje vynikající elektromagnetickou kompatibilitu. Regulované oddělení silových, řídicích a datových kabelů, splňuje požadavky na elektromagnetickou kompatibilitu podle normy EN 50147, zajišťují odpovídající přepážky. Kabelový kanál, víko a přepážky jsou po celé délce z materiálu o tloušťce 2 mm. Díky tomu tvoří vysoce pevný svazek.
V našem vlastním testovacím středisku BET simulujeme namáhání, kterému pochozí kabelové kanály musejí trvale odolat. Určujeme tak maximální zatížitelnost a nosnost systému kabelových žlabů a také jeho odolnost vůči prachu a korozi. Společnost OBO klade jako dodavatel systémů maximální důraz na bezpečnost. Pochozí systém kabelových žlabů odpovídá platné produktové normě IEC 61537, byl otestován podle všech příslušných norem a díky pásově zinkovanému víku z rýhovaného plechu pro kabelové kanály si zaručeně poradí se zatížením při nášlapu minimálně 350 kg podle normy EN 50085-2-2.
Bezšroubové začlenění systému kabelových žlabů do funkčního vyrovnání potenciálů

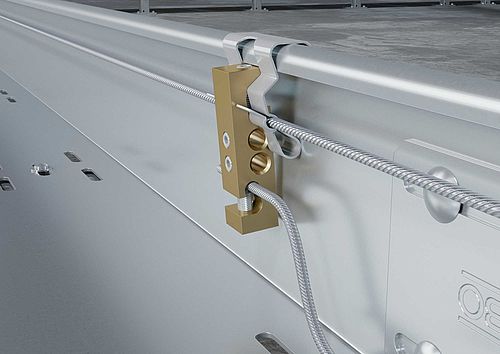

Pomocí upínací pružiny KFL a připojovací svorky AKL se pochozí systém kabelových žlabů rychle a bez použití šroubů začlení do funkčního vyrovnání potenciálů. Tím je zajištěna elektrická vodivost podle normy IEC 61537 „Vedení kabelů – systémy kabelových lávek a systémy kabelových roštů“. Upínací pružinu stačí snadno a bez vrtání uchytit na bočnici kabelového žlabu a zatlačit do ní splétaný vodič pro vytvoření kontaktu. Připojovací svorka umožňuje na splétaném vodiči nekomplikovaně vytvářet odbočky a vývody.
Pochozí systém kabelových žlabů doplňuje rozsáhlé příslušenství

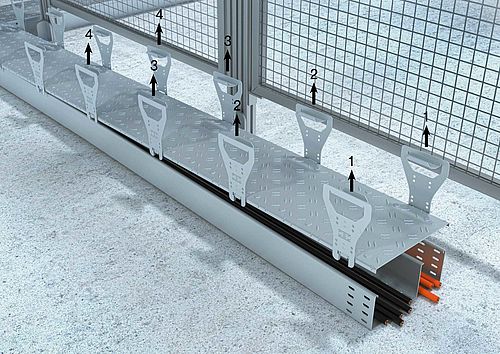

Protiskluzové kabelové kanály na podlahu doplňuje rozsáhlý sortiment příslušenství. Rozsáhlé příslušenství zahrnuje například sponu víka jako alternativu k otočné západce, zvedák víka s chytrou vrtací šablonou, univerzální spojku s integrovaným chráničem hrany nebo podpěry pro různé varianty montáže. Díky tomu se všestranně uplatní při montáži pochozích kabelových žlabů.
Podlahové kanály s rozmanitými možnostmi montáže

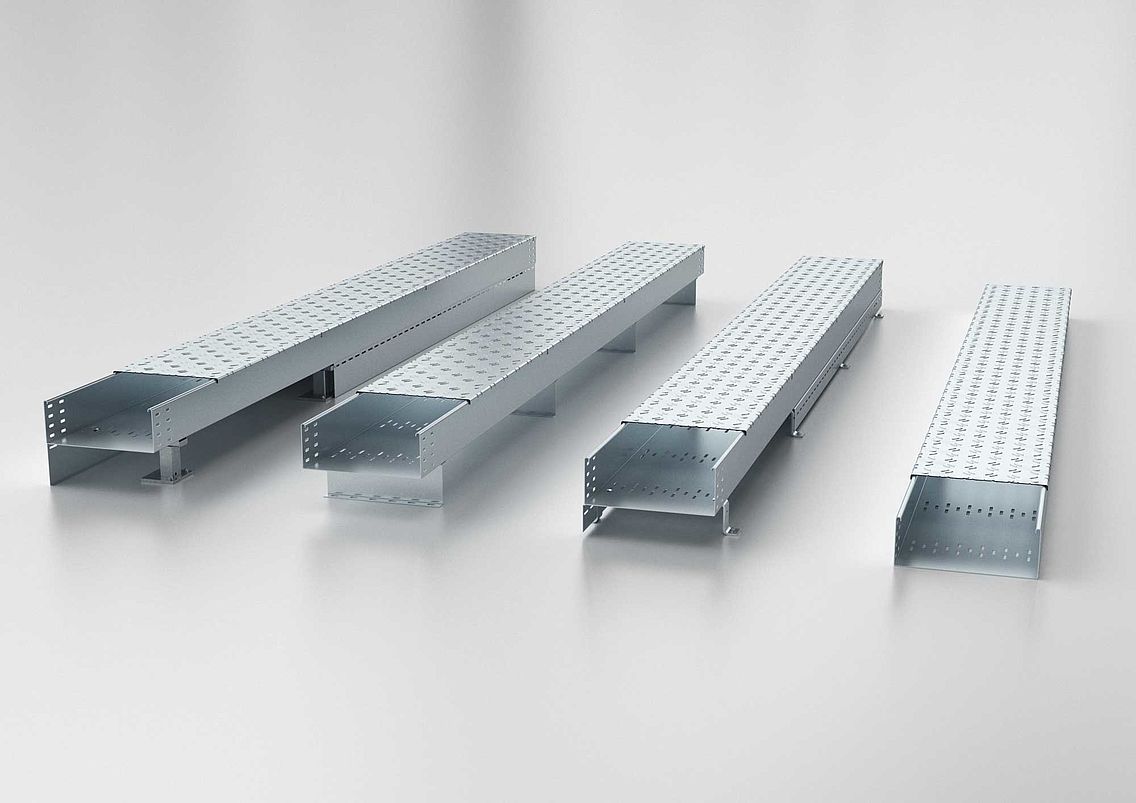

Pochozí systém kabelových žlabů nabízí za každé situace maximální rozmanitost. Výjimkou není ani montáž. Kabelové kanály lze montovat různými způsoby. Díky tomu se vždy přizpůsobí individuálním požadavkům. Máte na výběr: Montáží protiskluzových kabelových kanálů na opěrný výložník splníte směrnice v oblasti bezpečnosti práce, které vyžadují určitou ochranu proti uklouznutí a zakopnutí, a zároveň dodržíte požadovanou výšku nášlapné plochy. Nebezpečí zakopnutí zmenšuje speciální ochranný plech pro opěrný výložník. Požadovanou výšku nášlapné plochy dodržíte pomocí jednoduché a rychlé varianty montáže kabelových kanálů na opěrný profil Z. Výšku nášlapné plochy zachováte také namontováním pochozích kabelových kanálů na podpěru Z. Nebezpečí zakopnutí zmenšují ochranné plechy použité jako boční obložení. Nejjednodušší a nejrychlejší způsob, jak kabelové kanály uložit na podlahu, představuje podlahová montáž. Malá výška nášlapné plochy a protiskluzové vlastnosti víka z rýhovaného plechu vytvářejí dokonalé předpoklady pro trvale bezpečnou práci.
Různé varianty montáže pochozího systému kabelových žlabů BKRS si můžete ještě jednou prohlédnout v našem videu:
Kabelové kanály made by OBO
Protiskluzové kabelové kanály na podlahu se řadí mezi kabelové nosné systémy OBO. Naše výrobky v této oblasti se vyznačují maximální flexibilitou a nejvyšší kvalitou. Těmto hlediskům věnujeme při výrobě našeho systému protiskluzových kabelových kanálů zvláštní pozornost.
Systémy kabelových kanálů v nejvyšší kvalitě

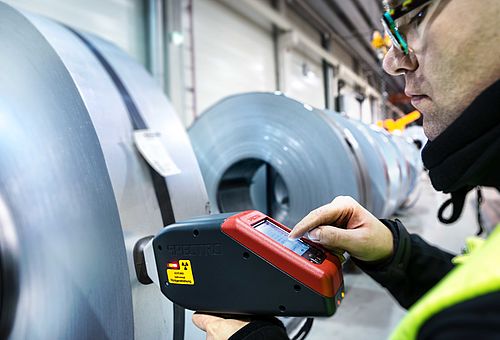

V hlavním výrobním závodě v německém Mendenu vyrábíme na ploše víc než 30 tisíc metrů čtverečních každoročně kolem 18 milionů metrů kabelových nosných systémů. Celých 10,5 milionů metrů přitom připadá na kabelové kanály, mezi které patří i kanály z pochozího systému kabelových žlabů. Suroviny používané k výrobě podrobujeme už na příjmu přísným kontrolám kvality. Naši pracovníci bedlivě sledují jakost materiálu i stav a tloušťku povrchu. Každou cívku se surovým materiálem pak opatřují etiketou se všemi důležitými informacemi, jakýmsi „občanským průkazem“, který lze sledovat v průběhu celé výroby.
Kabelové kanály na podlahu: Výroba ve dvou krocích

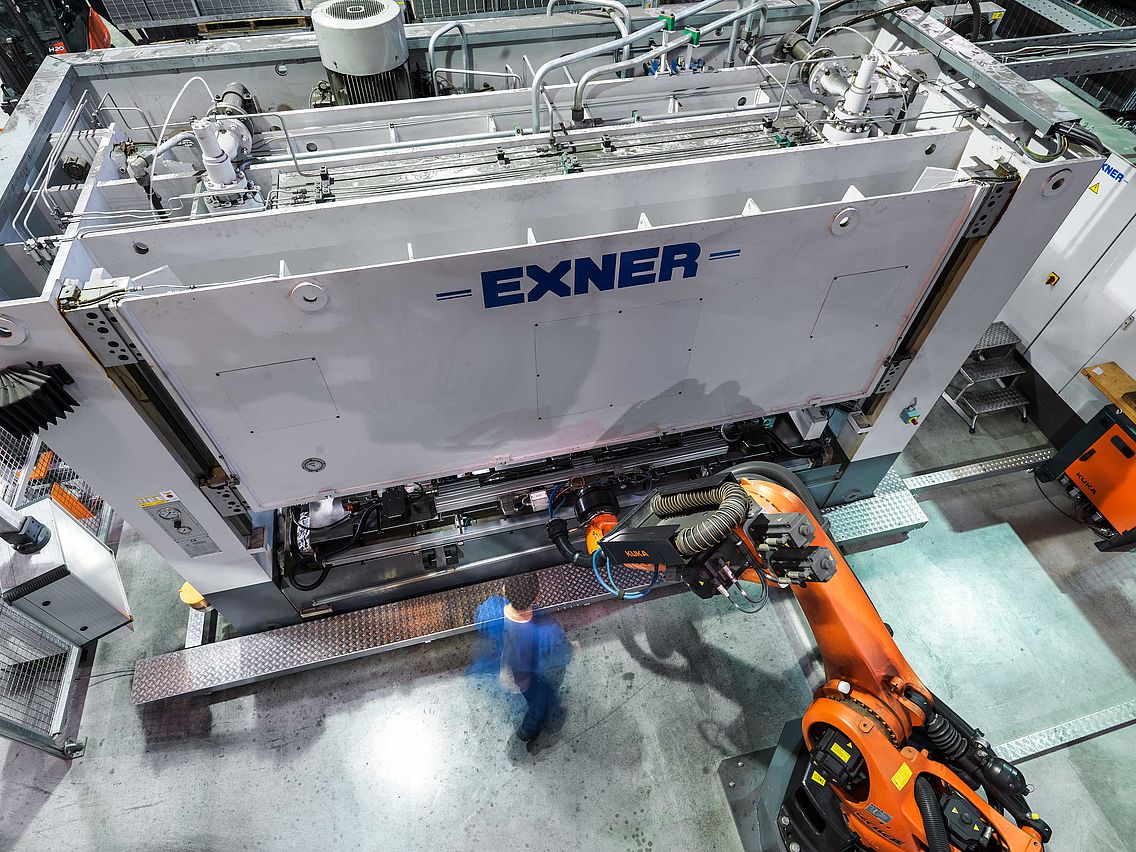

Výroba a obrábění protiskluzových vík pro naše kabelové kanály (označované také jako kabelové žlaby) probíhají na dvou stupních: ve vysekávacím systému a v profilovacím zařízení. Kromě kontrol kvality před každým krokem výroby ověřuje kamera ve vysekávacím systému také funkční rozměry kabelových kanálů. Díky novému víku z rýhovaného plechu nabízejí naše pochozí kabelové kanály ještě vyšší ochranu proti uklouznutí. Víko z rýhovaného plechu se vyrábí primárně ve vysekávacím systému. Inovativní výrobní metodu, kterou při tom používáme, si společnost OBO Bettermann už nechala patentovat.
Ke každému výrobku poskytuje OBO úplnou dokumentaci, včetně všech datových listů a osvědčení o zátěžových zkouškách. Dodáváme veškeré potřebné průkazy pro bezpečnou instalaci podle požadavků výrobce. Neustále také pracujeme na dalším vylepšování našich produktů a výrobních procesů – abyste se na kvalitu výrobků značky OBO mohli vždy spolehnout.
Máte dotazy ohledně pochozího systému kabelových žlabů? Kdykoli se obraťte na podporu OBO
Rádi vám předáme naše teoretické i praktické vědomosti. Vyvinuli jsme širokou nabídku, která zodpoví veškeré vaše otázky, například ohledně systémů kabelových žlabů, kabelových kanálů s víky nebo pochozích kabelových kanálů:
- Telefonické poradenství a e-mailová podpora: máte otázky týkající se kabelových kanálů na podlahu nebo jiného z našich produktů? Kdykoli nás kontaktujte
- Celosvětová síť obchodních zástupců
- Školení v oblasti kabelových nosných systémů: rádi vám předáme naše vědomosti o kabelových kanálech a ze souvisejících oblastí
- Rádi vám poskytneme pomůcky pro výběr, certifikáty, popisné texty, datové listy i data BIM
- OBO Construct: V mobilní aplikaci OBO Construct si můžete připravit projektování a naplnění protiskluzových kabelových kanálů
