Kanál s patkovou lištou SL
Kanály do obytných prostor s přidanou hodnotou pro flexibilní elektroinstalaci
Kanály s patkovou lištou SL umožňují rychlou a jednoduchou elektroinstalaci. Praktická modulární konstrukce vám při montáži ušetří obrovské množství času a ukládání vedení už nemůže být snadnější.
Vzájemně sladěné prvky systému zajišťují variabilní a individuální zásobování elektrickou energií. Kanál s patkovou lištou je k dispozici ve třech různých rozměrech a přizpůsobí se libovolnému prostoru.
Největší výhoda: Skoncujete s nepřehlednou změtí kabelů! Přístrojové nosiče lze vestavět na libovolné místo kanálu.
Zásuvky i přípojky multimédií a datové techniky můžete umístit přesně tam, kde je potřebujete. Zvlášť praktická je instalace s přístrojovým nosičem, který lze osadit naší vlastní řadou OBO Modul 45.
Přehled předností kanálů s patkovou lištou SL
- Kanály s patkovou lištou SL jsou vhodné pro všechny aplikace v bytových a rodinných domech – v novostavbách i při sanaci starých staveb
- Přístrojový nosič s naší vlastní řadou OBO Modul 45 pro zvlášť nekomplikovanou instalaci
- Portfolio kanálů s patkovou lištou doplňuje vhodné příslušenství pro dodržení ochranných tříd
- Produktová paleta obsahuje rozměry 20 × 50 mm, 20 × 70 mm a 20 × 110 mm.
- Řešení pro připojení všech standardních přístrojů s nosným kruhem i nosným třmenem
- Délka standardních profilů činí 2 m
- Barevné varianty: Pro všechny dostupné šířky kanálů jsou k dispozici provedení v odstínu RAL 9010

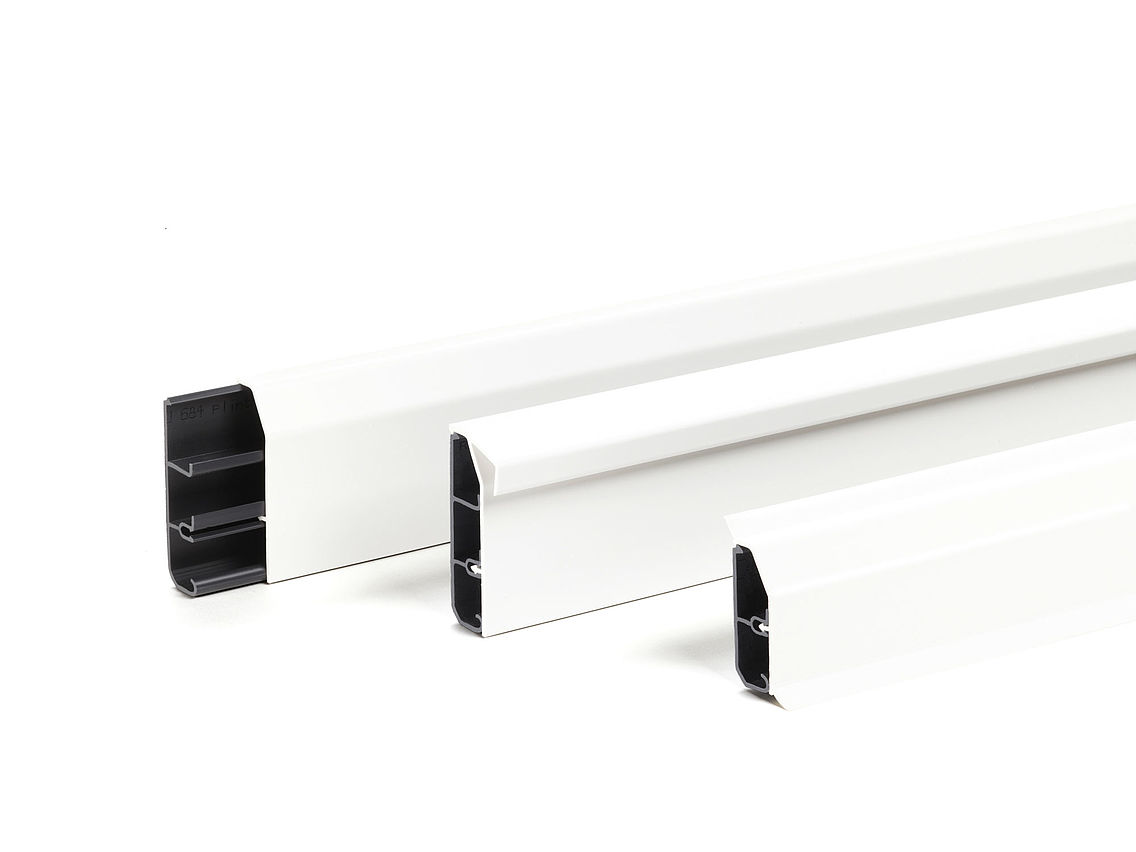

Kanál s patkovou lištou v rozmanitých variantách
Kanál s patkovou lištou je k dispozici ve třech různých rozměrech. Díky tomu se snadno přizpůsobí každému prostoru a jeho podmínkám.
- Jednoduchý kanál s patkovou lištou SL je to pravé řešení pro instalaci ve výšce podlahy.
- Kanál s patkovou lištou SL-T lze integrovat do podlahy s kobercem tak, aby dokonale ladil s podlahovou krytinou a diskrétně zapadal do designového řešení prostoru.
- Kanál s patkovou lištou SL-L je ideální pro použití na nerovných stěnách. Těsnicí břity o šířce 6 mm bez problémů vyrovnávají nerovnosti na podlaze nebo stěnách. Umožňuje tak úplné dotěsnění.

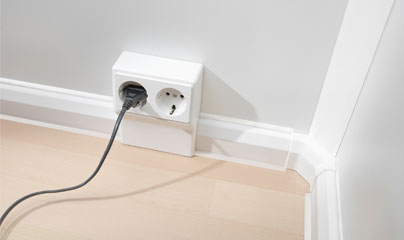

Detail: Těsnicí břit kanálu SL-L vhodný do původních staveb
Kanál s patkovou lištou SL-L s těsnicím břitem a zužujícími se konci nabízí také následující výhody.
- Praktické napájení díky svislému trojúhelníkovému kanálu
- Je možné vyrovnání hloubky do 5 mm
- Zamezuje proniknutí nečistot do kanálu s patkovou lištou
- Příjemný materiál, optimální přizpůsobení
- Zploštělý úhel
Klasifikace dle normy DIN EN 50085-2-1
Evropská norma DIN EN 50085-2-1 stanovuje požadavky a zkoušky systémů elektroinstalačních kanálů, které jsou nutné pro uložení a oddělení izolovaných vodičů, kabelů a vedení.
V souladu s tím jsou systémy kanálů s patkovou lištou SL, SL-L a SL-T vybavené integrovanými přepážkami. To umožňuje instalaci kabelů a vedení s různou úrovní napětí do stejného kanálu. Navzdory rozmanitým funkcím a řešením vnitřku kanály s patkovou lištou a šířkou 50, 70 a 110 mm nebo s výškou 20 mm pohledem jen stěží odlišíte od normální patkové lišty. Ideální pro hladké začlenění do designového řešení prostoru.

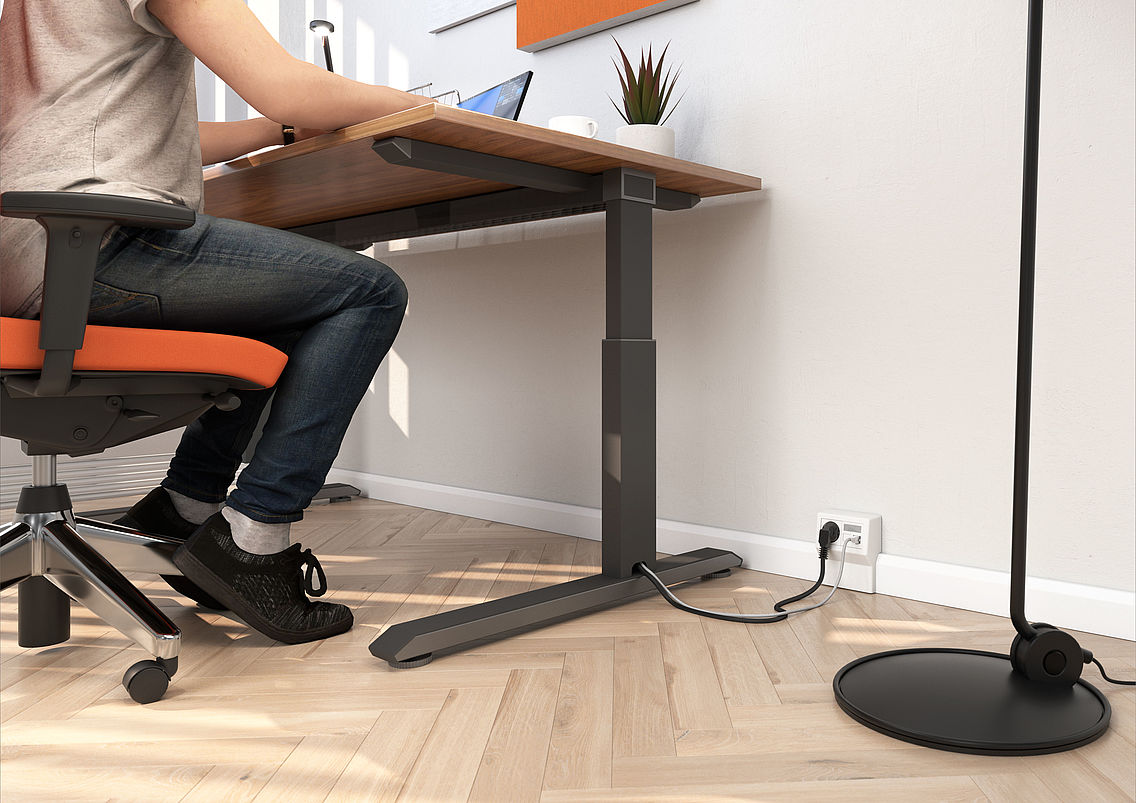

Kanály s patkovou lištou SL a Modul 45: Kombinace pro maximální míru flexibility

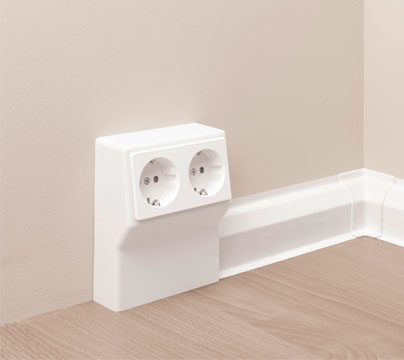

Přístrojové nosiče lze vestavět na libovolné místo kanálů s patkovou lištou SL. Nepřehledná změť kabelů patří díky tomu minulosti. Montáž je maximálně snadná: Přístrojový nosič nasadíte shora na patku a jednoduše ho přišroubujete ke stěně. Přístrojový nosič pro uchycení naší vlastní řady OBO Modul 45 lze individuálně osadit silnoproudou, multimediální i datovou technikou. Přístroje Modul 45 značky OBO nabízejí vhodné řešení pro každý případ použití. Zároveň zaručují maximální flexibilitu a bezpečnost.
Díky vzájemně sladěným systémovým komponentám si rychle a snadno poradíte i s vestavbou standardních přístrojů. Mezi tyto systémové komponenty patří:
- Přístrojový nosič pro přišroubování ke stěně
- Čelní kryt k naklapnutí
- Boční přídavné díly ve výšce patkové lišty
- Doplňkový kryt pro přípojky DIN
Jak snadná je montáž kanálu s patkovou lištou SL, zjistíte v našem videu s ukázkou montáže.
Jak snadná je montáž kanálu s patkovou lištou SL, zjistíte v našem videu s ukázkou montáže. Další návody s popisem jednotlivých kroků, například k montáži přístrojového nosiče SL s dvojitou zásuvkou, najdete v naší brožuře ke kanálu s patkovou lištou SL.
