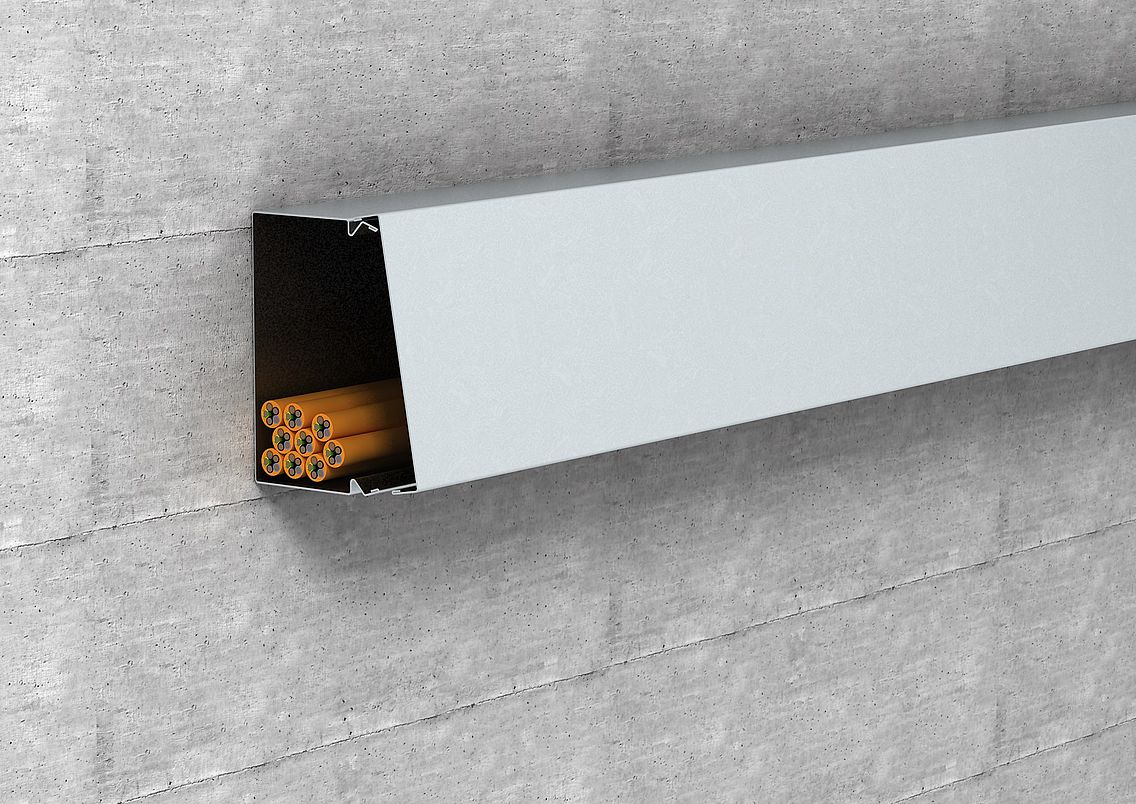

Kanály pro ukládání vedení LKM: Spolehlivá ochrana kabelů a vedení

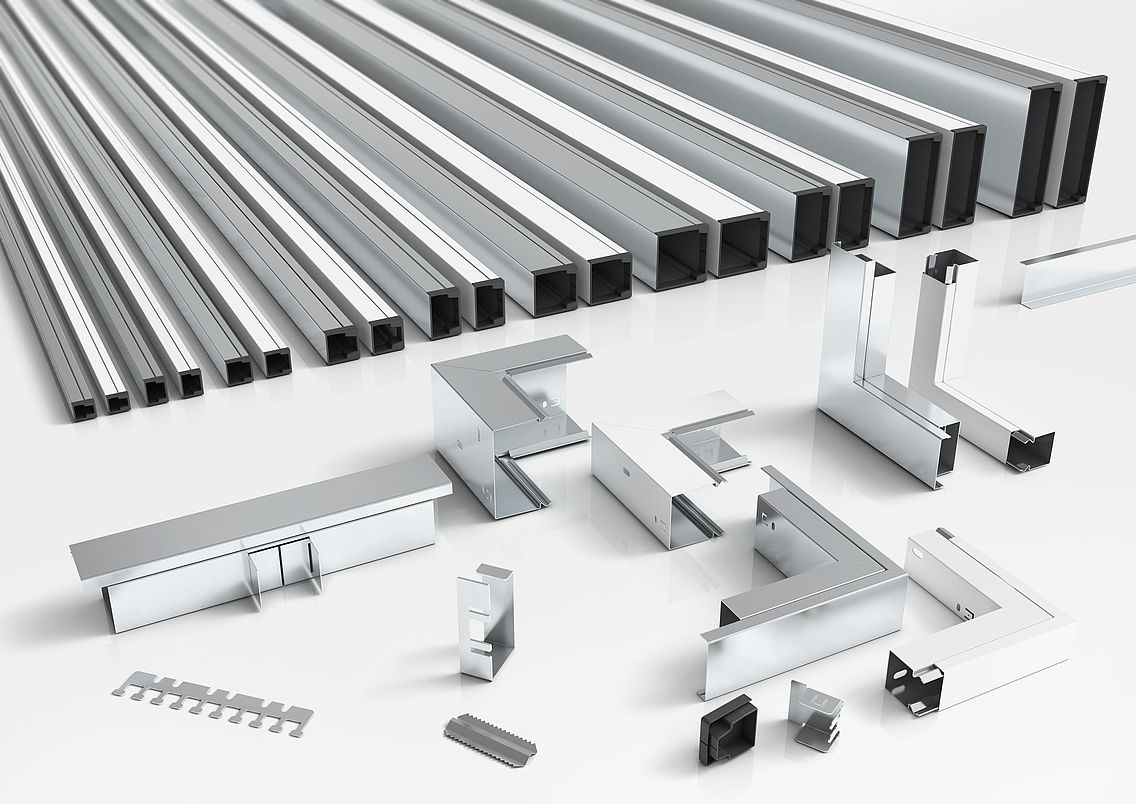

Kovové kanály pro ukládání vedení OBO se už mnohokrát osvědčily jako stabilní systém do náročného prostředí, například v průmyslu nebo strojírenství. Tvoří uzavřený systém, který umožňuje snadnou dodatečnou instalaci i s konfekcionovanými konektory. Kanálový systém spolehlivě chrání vedení strojů a zařízení před mechanickým namáháním a znečištěním. Zajišťuje tak bezpečné a zároveň vzhledově atraktivní uložení kabelů a vedení v souladu s předpisy. Kanály pro ukládání vedení jsou doplňovány tvarovými díly a příslušenstvím, jako jsou chrániče hran a koncové díly, které dál zvyšují flexibilitu systému.
Chrániče hran: Rychlá a snadná dodatečná instalace

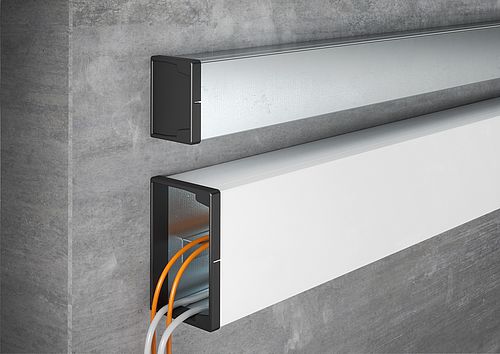

Chrániče hran pro systém LKM nabízejí snadnou dodatečnou instalaci, a to i v případě, že jsou kanály už namontované na stěně nebo dokonce osazené vedeními. Chrániče hran z bezhalogenového materiálu se vyznačují atraktivním vzhledem i uživatelsky přívětivou haptikou. Ve stejném provedení jsou k dispozici i uzavřené koncové díly.
Kanály pro ukládání vedení, vhodné pro každou výzvu: Výběr velikosti a povrchu
V systému LKM je k dispozici celkem deset různých velikostí kanálů, takže snadno a rychle najdete vhodný kanál LKM pro každý instalační projekt. Všechny kanály jsou k dispozici s povrchem FS (pásově zinkované) a FSK (pásově zinkované, bílý plastový povlak). K dispozici jsou také speciální řešení ve všech odstínech RAL. Kanály LKM se tak svým vzhledem ideálně začleňují do různých instalačních prostředí. Pomůcka pro výběr OBO nabízí přehled všech kanálů pro ukládání vedení a v několika málo krocích vás navede ke správné variantě kanálu LKM.
Ochrana a zachování funkčnosti
Kanály pro ukládání vedení LKM se skvěle hodí k ukládání a ochraně kabelů a vedení a také pro účely zachování funkčnosti. Uložení kabelů pomocí kovových kanálů pro ukládání vedení LKM je jako nenormový způsob uložení podle normy DIN 4102 část 12 i ČSN 70895 schváleno pro dobu zachování funkčnosti až 90 min. Kanál LKM20030 je speciálně schválený pro kabely požární signalizace a telekomunikační kabely. Kanál LKM60100 je schválený pro silnoproudé kabely a také kabely požární signalizace a telekomunikační kabely.
Praktická instalace

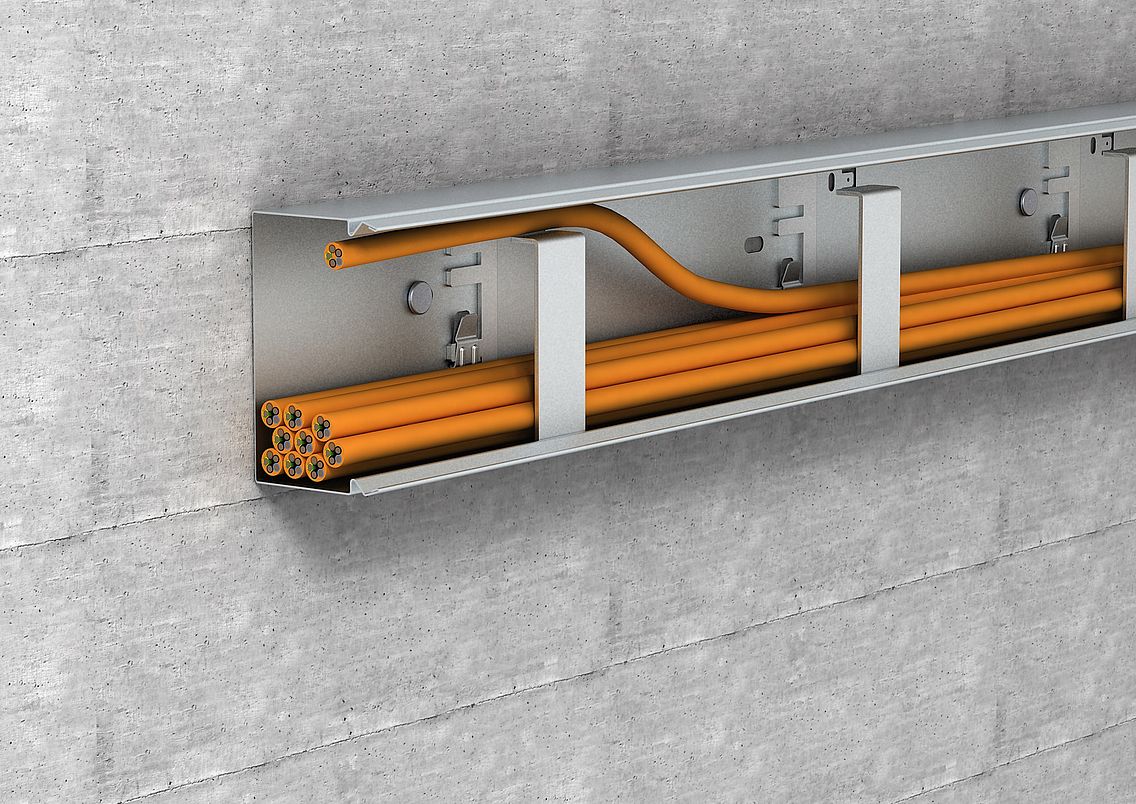

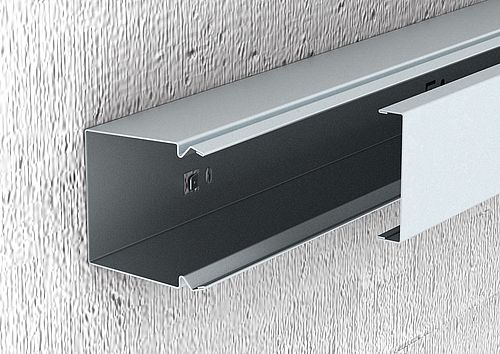

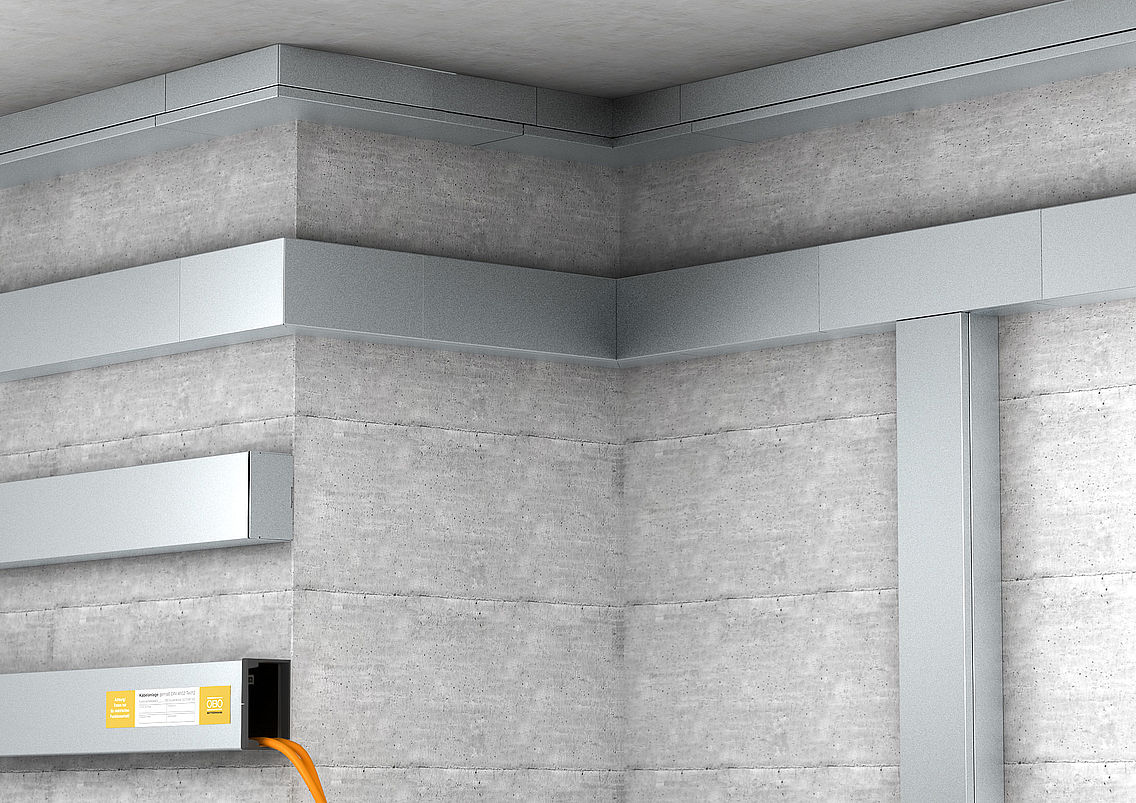

Kanály pro ukládání vedení LKM jsou vhodné také pro vodorovnou montáž na stěnu a strop. S kanálem typu LKM60100 lze použít sponu, která zamezuje vypadnutí kabelů. Po dokončení instalace kabelů se víko kanálu jen naklapne na spodní díl kanálu. Vyrovnání potenciálů mezi vrchním a spodním dílem a také mezi jednotlivými segmenty kanálu je možné zhotovit bez použití doplňkových propojovacích kabelů. Tento způsob šetří čas a nabízí spolehlivou ochranu.
Promyšlené až do posledního detailu

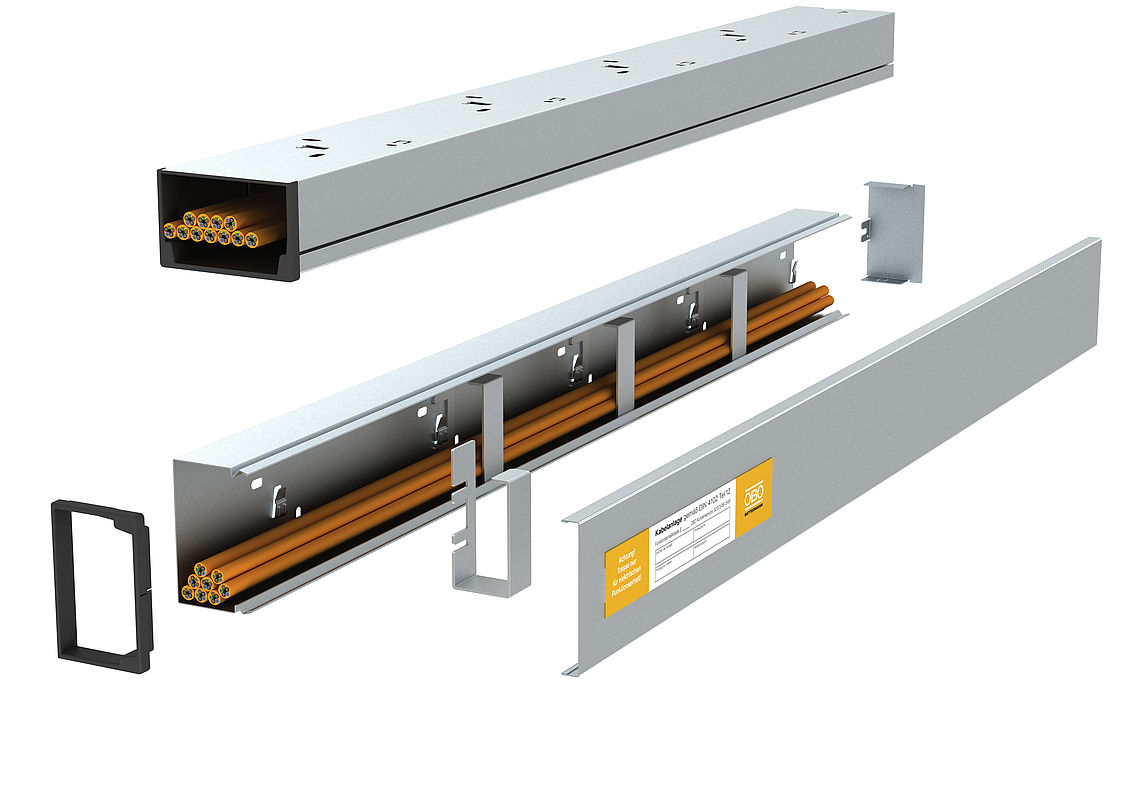

Mnoho chytrých montážních detailů činí z kanálů pro ukládání vedení LKM mimořádně spolehlivého průvodce při ukládání kabelů a vedení:
- Chránič hrany se nasazuje na otevřené konce kanálů LKM a zamezuje poškození vyvedených kabelů.
- Chrániče hran zajišťují ještě vyšší flexibilitu, protože umožňují snadnou dodatečnou instalaci, a to i v případě, že je kanál už namontovaný a osazený vedeními.
- Přepážka se zasouvá do jazýčků na dně. To zaručuje vyrovnání potenciálů bez dodatečných pomůcek.
- Spojka se po montáži kanálů LKM zaklapne zevnitř do spojovaných dílů. Tím je zároveň zaručeno vyrovnání potenciálů mezi těmito oběma díly.
- Speciální okraj víka garantuje spolehlivou výměnu potenciálů mezi vrchním a spodním dílem.
- Uzemnění se provádí pomocí připojovacího jazýčku na dně.

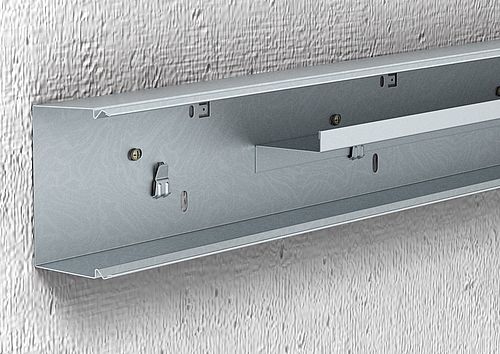

- Držák vedení se montuje pomocí upevňovacích šroubů kanálů. Kabely lze uchytit pomocí kabelových upevňovacích pásků typu 565.
