Kombinovaný kanál s patkovou lištou pro uložení topných trubek a elektrických kabelů RAUDUO
2 v 1: Sanace bez rizika
Kombinovaný kanál pro uložení elektrických kabelů a topných trubek RAUDUO zajišťuje při sanaci bezrizikové uložení elektrických a topných vedení do společného kanálu s patkovou lištou v souladu s příslušnými normami. Tepelný pufr garantuje dokonale funkční a otestovanou tepelnou izolaci. Kanál pro uložení elektrických kabelů a topných trubek RAUDUO je k dispozici v barvách RAL 9001 krémová a RAL 9010 čistě bílá.
Kanál s patkovou lištou a ověřenou kvalitou
Kanál RAUDUO je otestovaný z hlediska teplotního chování v souladu s informační zkouškou VDE (DIN VDE 0298 část 4). Zkušební zpráva VDE dokládá, že ani při vysoké teplotě vody v potrubí na výstupu z kotle nepřekročí teplota v instalačním prostoru pro elektrické kabely a vedení hodnotu 30 °C, a při normálním proudovém zatížení tak nenastanou žádné problémy. Podle normy DIN VDE 0260, 4.4.1 byl otestován také nárůst teploty na připojovacích svorkách zásuvek s ochranným kontaktem; tento nárůst teploty není kritický. Podle zprávy VDE není nutné elektrické rozvody upravovat. Ukládají se běžná vedení NYM, takže nejsou zapotřebí speciální řešení ani materiály.
Kromě toho je kombinovaný kanál pro uložení elektrických kabelů a topných trubek otestovaný podle norem EN 50085-1 a EN 50085-2-1.

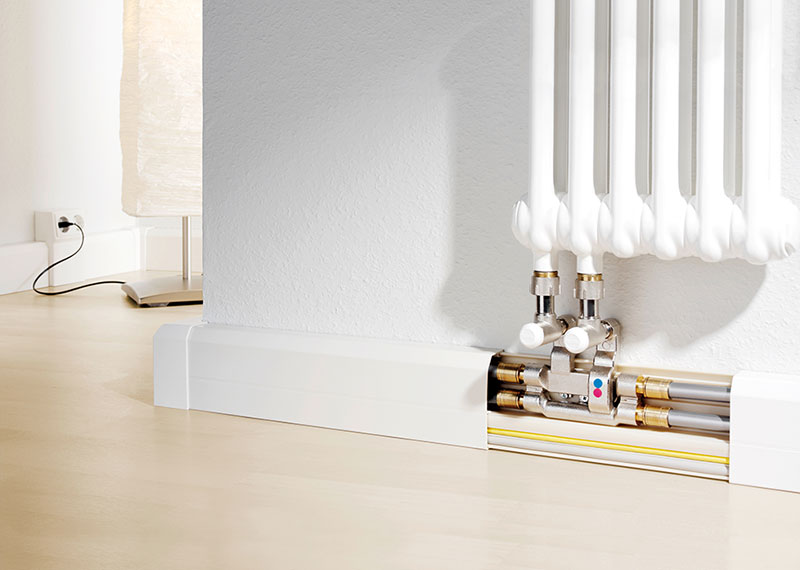

Uložení topných trubek a elektrických kabelů do kanálu s patkovou lištou
Díky inteligentnímu řešení „2 v 1“ se topné trubky a elektrické kabely jednoduše ukládají do společného spodního dílu kanálu. Děrování dna s podélnými prolisy ve spodním dílu kanálu zjednodušuje montáž.

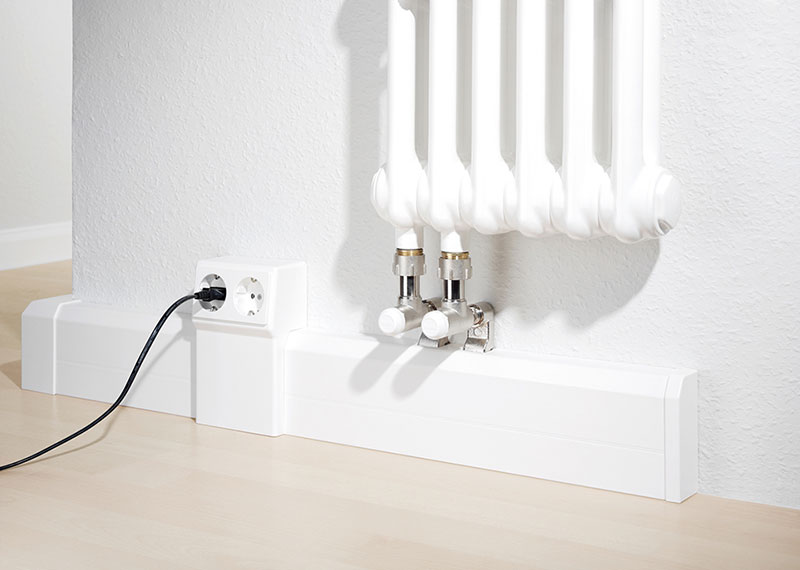

Přístrojové krabice lze stavebnicovým principem vestavět na libovolné místo kanálu.

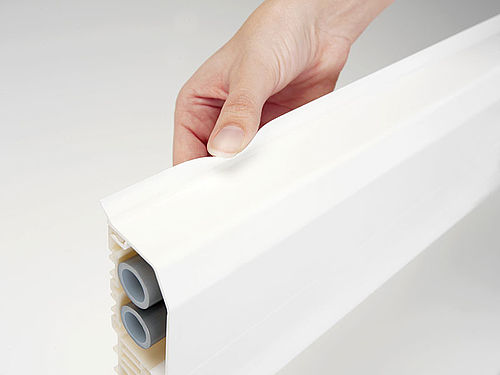

Vrchní díl kanálu s těsnicím břitem vhodným pro použití ve staré zástavbě
Vrchní díl kanálu ze systému RAUDUO je volitelně k dispozici s těsnicím břitem vhodným pro použití ve staré zástavbě. Břit má šířku 6 mm a zužující se konec. To umožňuje dosáhnout přesného lícování při napojování na stěnu a podlahu. Těsnicí břit vhodný pro použití ve staré zástavbě navíc nabízí i následující výhody.
- Těsnicí břit vhodný pro použití ve staré zástavbě má zploštělý úhel a je vyrobený z mimořádně flexibilního materiálu. Umožňuje tak optimální přizpůsobení a úplné dotěsnění.
- Je možné vyrovnání hloubky do 5 mm.
- Zamezuje proniknutí nečistot do kanálu s patkovou lištou.
Na co je nutné dávat pozor při montáži kanálu RAUDUO
Systém RAUDUO obsahuje následující komponenty.
- Kanál s vrchním a spodním dílem kanálu
- Vnitřní roh
- Vnější roh
- Spojka vrchního dílu

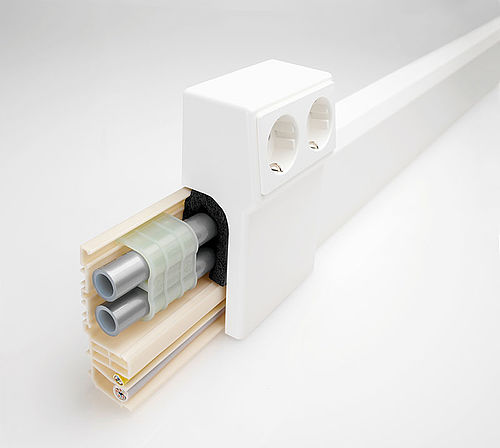

- Přístrojový nosič s integrovanou dvojitou zásuvkou
- Přístrojový nosič včetně záslepky pro vestavbu přístrojů včetně centrální desky podle DIN 49075 s nosným třmenem
Zde najdete několik tipů a upozornění k montáži kombinovaného kanálu pro uložení elektrických kabelů a topných trubek RAUDUO:
Topné trubky ze systému RAUDUO jsou vhodné pro vnější průměr až 20 mm a upevňují se pomocí nosiče topných trubek, který se zaklapává do spodního dílu.
Spodní díly kanálu je nutné zaříznout na pokos, tak aby se vyloučilo zavlečení teploty z komory pro topné trubky do komory pro elektrické kabely. Pokud byste na místě instalace narazili na obtížné podmínky, například nerovné stěny, měli byste případně vzniklou mezeru v oddělení komor uzavřít silikonem.
Pro zajištění montáže koncových dílů v souladu s požadavky VDE je nutné provést zalepení.
Na jaké teploty topných trubek je systém RAUDUO navržený?
Systém RAUDUO je podle informační zprávy VDE dimenzovaný na výstupní teplotu 70 °C, resp. na teplotu vratky 55 °C. V případě výstupní teploty do 90 °C, resp. teploty vratky do 70 °C je nutné podle zprávy VDE nahradit izolaci přístrojové krabice izolační pěnou 90 °C, obj. č. 6132175.
Další výrobky OBO z oblasti instalace budov a kanálů pro ukládání vedení, například kanál s patkovou lištou SL, najdete na domovské stránce OBO.
Další informace o systému RAUDUO najdete v naší brožuře: KE STAŽENÍ.
