Protipožární ochrana pro fotovoltaické soustavy
Nad požárními stěnami nesmí být vedeny hořlavé vodiče bez protipožárních opatření. Při požáru by totiž vedly plamen dále až na sousední střešní plochu. Mohou se však vyskytnout jednotlivé případy, kdy nelze ukládání hořlavých vodičů nad požárními stěnami zabránit. V těchto případech musí být vodiče ukládány tak, aby byly bezpodmínečně chráněné. OBO nabízí pro tyto účely dvě různá řešení:

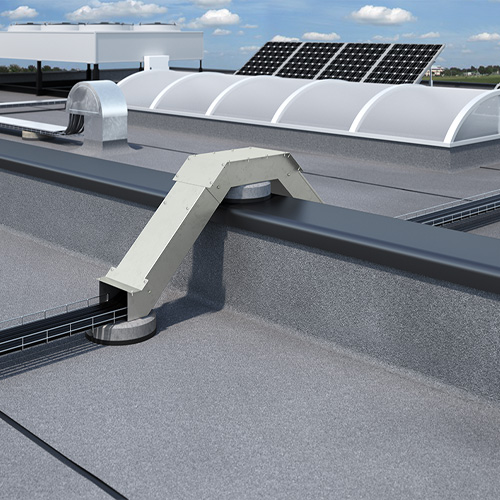

▪ ukládání vodičů fotovoltaické soustavy ve tvarově stálých, maximálně robustních kanálech z ušlechtilé oceli PYROLINE® PLMR
▪ omotání svazku vodičů flexibilní páskou na kabely odolnou vůči povětrnostním poměrům PYROWRAP® Wet FSB-WB
Stavební hmoty, které jsou součástí obou řešení a tvoří izolační vrstvu, se při požáru napění a zabrání šíření požáru přes vodiče fotovoltaické soustavy. Šíření kouře je v tomto případě nekritické, protože objem kouře od požáru může bez problémů uniknout do okolního vzduchu.
Izolovaná ochrana před bleskem podle WDVS Pokud pokládáte vodiče isCon® v rámci sdruženého systému tepelné izolace, nedokážou pravděpodobně proniknout tzv. požární pojistkou z hořlavých látek. Při požáru to může vést k selhání požární pojistky. Tady se opět uplatní páska na kabely PYROWRAP® Wet FSB-WB, která zabraňuje šíření požáru. Jakmile izolace shoří a vytvoří se otvory, izolační vrstvy je znovu opět zacelí. Napříč vodičem isCon® se minimalizuje komínový efekt.
Ukládání vodičů fotovoltaické soustavy uvnitř budov
V mnoha případech musí vodiče, které vedou stejnosměrný proud, být vedeny ještě budovou až ke střídači. Pokud se instalace týkají únikových a zásahových cest, je nutné napájecí vodiče pro fotovoltaiku pokládat včetně zapouzdření.
K tomuto účelu se hodí protipožární kanál OBO PYROLINE® Sun PV. Instalační kanál ze sklolaminátového lehkého betonu zajišťuje díky nevodivému povrchu i v případě požáru ochranu před nebezpečným dotykovým napětím. Navíc splňuje požadavky aplikačního pravidla VDE AR-N-E-2100-712 na žáruvzdorné instalace chráněné proti dotyku. I pro zásahovou jednotku je tak zajištěna ochrana před úderem elektrickým proudem při hašení. Další výhoda: Kanál lze ukládat také ve venkovním prostředí. Je vhodný především pro dodatečné opláštění již instalovaných vodičů DC, protože ho lze flexibilně přizpůsobit stávajícím trasám pro vodiče. Instalace kanálu se provádí přímo na stěnu nebo strop. S vhodným spojovacím kováním je možná i závěsná montáž.
Protipožární kanály splňuje navíc požadavky aplikačního pravidla VDE AR-N-E-2100-712 na žáruvzdorné instalace chráněné proti dotyku (odstavec 6.2 a 6.4). I pro zásahovou jednotku je tak zajištěna ochrana před úderem elektrickým proudem při hašení.
Ochrana na základě organizačních opatření

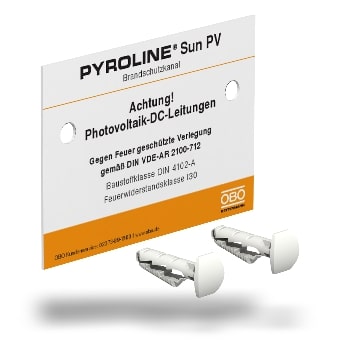

Na přestupném bodě elektrického zařízení, například na hlavní domovní připojovací skříni nebo hlavním rozvodu je podle normy VDE 0100-712 vyžadována rozměrná výstražná cedule neboli požární cedule. Označení pomáhá požárnímu sboru identifikovat fotovoltaickou soustavu. Analogicky se hašení provádí za předpokladu dodržování bezpečné vzdálenosti podle normy DIN VD 0312 – Likvidace požáru a technická podpora v oblasti elektrických zařízení.
