Vyrovnání potenciálů pro fotovoltaické soustavy
Fyzická vzdálenost fotovoltaické soustavy od venkovního systému ochrany před bleskem by měla být dodržována vždy v maximální možné míře, aby byla zajištěna příslušná ochrana. Pokud to z důvodu místních podmínek není možné, nesmí být požadovaná vzdálenost překročena, pokud
▪ je fotovoltaická soustava součástí venkovního systému ochrany před bleskem
▪ se realizuje izolovaný systém, např. s izolovaným svodem isCon® odolným proti vysokému napětí
Důležitá opatření
Aby byla zaručena kvalitní ochrana FV zařízení, je nezbytné zohlednit následující body:
- Místní uzemnění (PPV) musí být propojeno s hlavním vyrovnáním potenciálů (HPPV).
- Vodiče pro vyrovnání potenciálů musejí být položeny na těsno a souběžně s vodiči stejnosměrného proudu.
- Do koncepce ochrany je nutné zahrnout také datové vodiče.
Čtyři kroky pro komplexní ochranu fotovoltaických soustav
Krok č. 1: Kontrola oddělovací vzdálenosti
Nelze-li požadovanou oddělovací vzdálenost dodržet, musejí se kovové díly vzájemně propojit tak, aby umožňovaly přenos bleskového proudu.
Krok č. 2: Kontrola ochranných opatření
Příklad: Opatření pro vyrovnání potenciálů v rámci ochrany před bleskem (např. svodič bleskových proudů typu 1) se uplatňují na straně DC i AC.
Krok č. 3: Začlenění datových vodičů
Do koncepce ochrany je nutné zahrnout také datové vodiče.

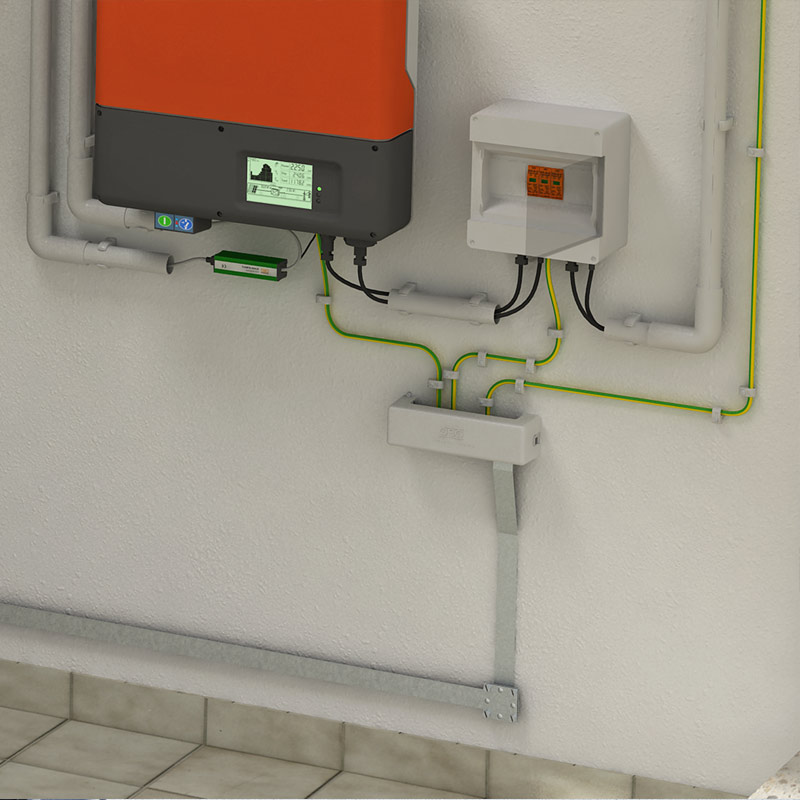

Krok č. 4: Vyrovnání potenciálů
Na střídači se musí provést lokální vyrovnání potenciálů.

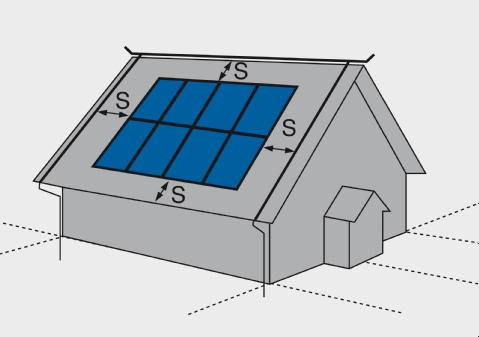

Oddělovací vzdálenost pro fotovoltaické soustavy
Zařízení ochrany před bleskem se musí dle normy ČSN EN 62305 zřídit tak, aby se od částí fotovoltaické soustavy nacházelo v oddělovací vzdálenosti (s). Zpravidla dostačuje oddělovací vzdálenost = bezpečnostní vzdálenost od 0,5 do 1 metru.
Příkladem střešních nástaveb, u nichž je nezbytné dodržet oddělovací vzdálenost, jsou klimatizace, elektrické snímače a fotovoltaické soustavy. Tato vzdálenost je nezbytná pro eliminaci nebezpečného jiskření a dílčích bleskových proudů mezi venkovním zařízením ochrany před bleskem, kovovými částmi budovy a elektrickými přístroji. Právě při dodatečné instalaci fotovoltaických soustav ji kvůli stavební situaci často nelze dodržet. Bezpečné řešení: Izolovaný systém isCon® odolný proti vysokému napětí od OBO. S vodičem isCon® lze bezpečně dodržet oddělovací vzdálenost 0,75 m na vzduchu a 1,5 m u pevných stavebních materiálů.
- Pokud oddělovací vzdálenost nelze dodržet
Pokud není z konstrukčních důvodů možné dodržet oddělovací vzdálenost podle normy ČSN EN 62305-3 (IEC/EN 62305-3), musí být fotovoltaická soustava zapojena jako odolné vůči proudu blesku se 16mm2 CU nebo 25mm2 do zařízení venkovní ochrany před bleskem. Prvky pro ochranu před bleskem pro připojení musí být otestovány podle normyČSN EN IEC 62561-1 (IEC/EN 62561-1). V těchto případech jsou vyžadovány také na straně DC zařízení přepěťové ochrany typu 1 (class I) nebo kombinované svodiče typu 1+2 (class I+II), protože proudy blesku v budově nelze usměrnit.
Takto získané, nezbytné vyrovnání potenciálů pro ochranu před bleskem spojuje všechny kovové a elektricky vodivé součásti soustavy včetně uzemňovacího systému s normativním systémem ochrany před bleskem. Podle ČSN EN 62305 Část 3 a 4 (IEC/EN 62305-3, -4) jsou nutné pro vodiče vedoucí do budovy pouřít zařízení přepěťové ochrany (SPD) typ 1 (class I) nebo kombinované svodiče typu 1+2 (class I+II). To platí jak na střeše, tak také na úrovni země, pro stranu AC i DC systému proudového zdroje fotovoltaiky.
Rozhodující pro otázku nezbytnosti opatření přepěťové ochrany jsou normy ČSN 33 2000-4-443 a také ČSN 33 2000-7-712 (VDE 0100-712).

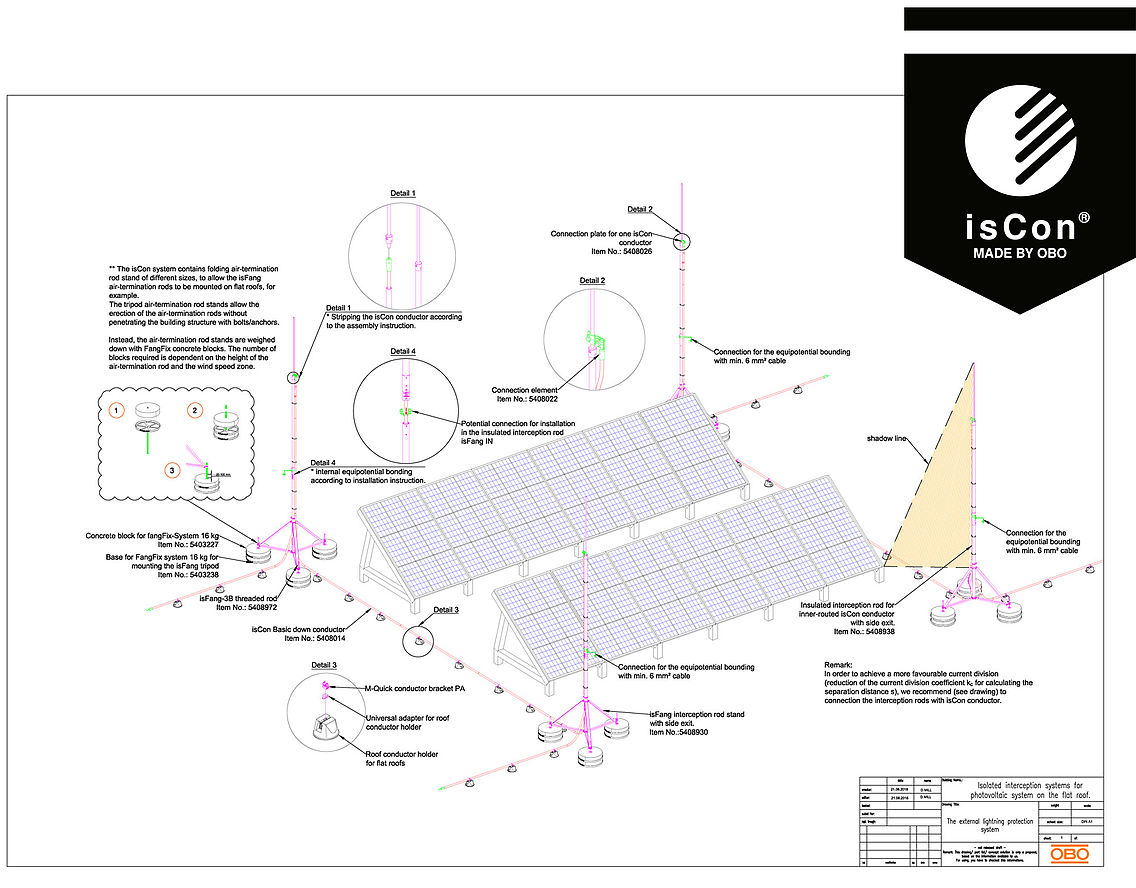

Pozice jímacích stožárů
Polohu jímacích stožárů nebo jímacích tyčí je nutné volit tak, aby nedocházelo k zastínění fotovoltaických článků. Například plný stín může zapříčinit snížení výkonu celého řetězce. Podle německé národní normy VDE 0185-305-3, Příl. 5 se jímací tyč musí nacházet ve vzdálenosti nejméně 108× průměru fotovoltaického článku. Je nutné dbát na to, aby se fotovoltaická soustava stále nacházela v ochranném pásmu jímacích tyčí. S izolovaným systémem odolným proti vysokému napětí isCon® od OBO je možné zajistit bezpečné dodržení oddělovací vzdálenosti.
