Uzemňovací systémy pro fotovoltaické soustavy
Naše výrobky pro dokonalé uzemnění fotovoltaických soustav
- Ploché a kruhové vodiče
- Spojky
- Připojovací svorky
- Uzemňovací přívody
- Hloubkové, obvodové a základové zemniče
- Ochrana proti korozi

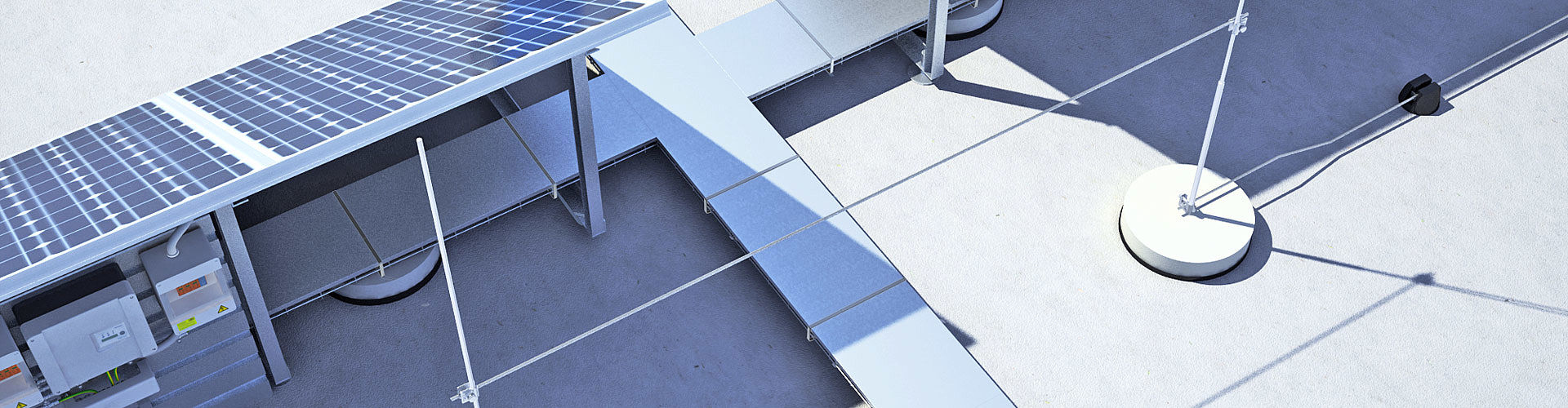

Uzemnění fotovoltaických soustav
V případě střešní fotovoltaiky bez systému ochrany před bleskem je pro novostavby v Německu nutné nainstalovat základový zemnič podle normy DIN 18014. V případě střešní fotovoltaiky se systémem ochrany před bleskem je potřeba zohlednit navíc i požadavky normy ČSN EN 62305-3 (IEC/EN 62305-3) (uzemňovací odpor < 10 ohmů). U velkoplošné fotovoltaiky musí být rovněž zohledněny požadavky normy ČSN EN 62305-3 (IEC/EN 62305-3) také u uzemňování.
| TYP A | TYP B |
|---|---|
|
|
Normativní uzemňovací zařízení pro systémy ochrany před bleskem
Uzemňovací zařízení typ A
K uzemňovacím zařízením typu A patří například základy se šrouby a kotvami, pokud splňují požadavky ČSN EN IEC62561-2 (IEC/EN 62561-2). V této souvislosti je nutné v závislosti na zvoleném materiálu dodržet nejen minimální průřez, ale zohlednit také mechanické a elektrické vlastnosti.
Uzemňovací zařízení typu B

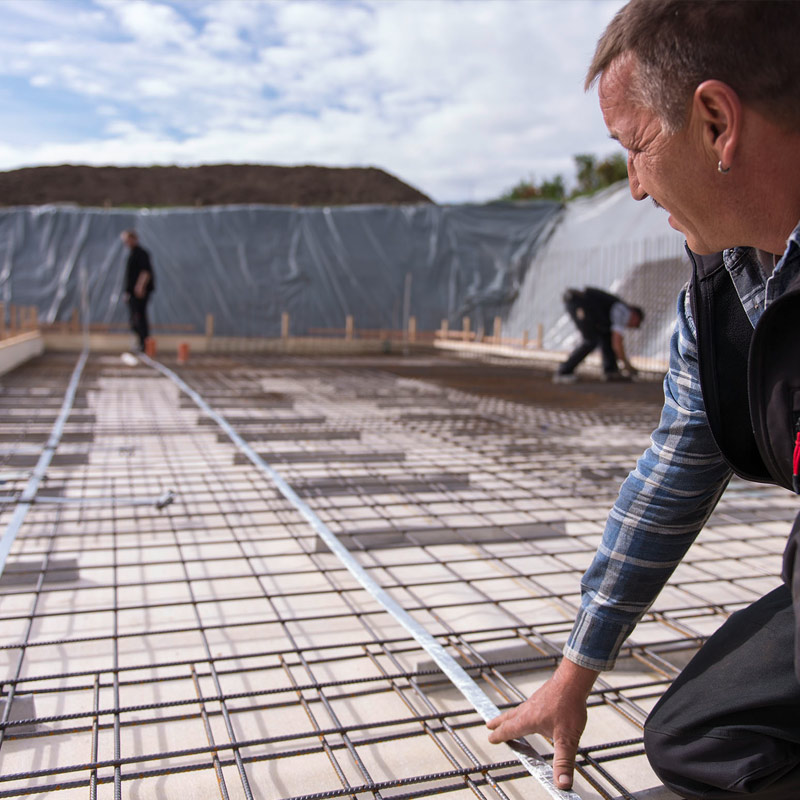

Deskové a pásové základy jsou příklady pro uzemňovací zařízení typu B. Podle přílohy 5 německé národní normy VDE 0185-305-3 mají snížený uzemňovací účinek a je nutné je rozšířit na základě dalších uzemňovacích opatření, jako je propojený zemnič (20 m × 20 m) nebo hloubkový zemnič.
Pro oba případy má OBO v portfoliu vhodné hloubkové zemniče s Ø 20 mm resp. Ø 25 mm, vodiče s Ø 10 mm a pásy různých rozměrů, například 30 × 3,5 mm nebo 40 × 4 mm.

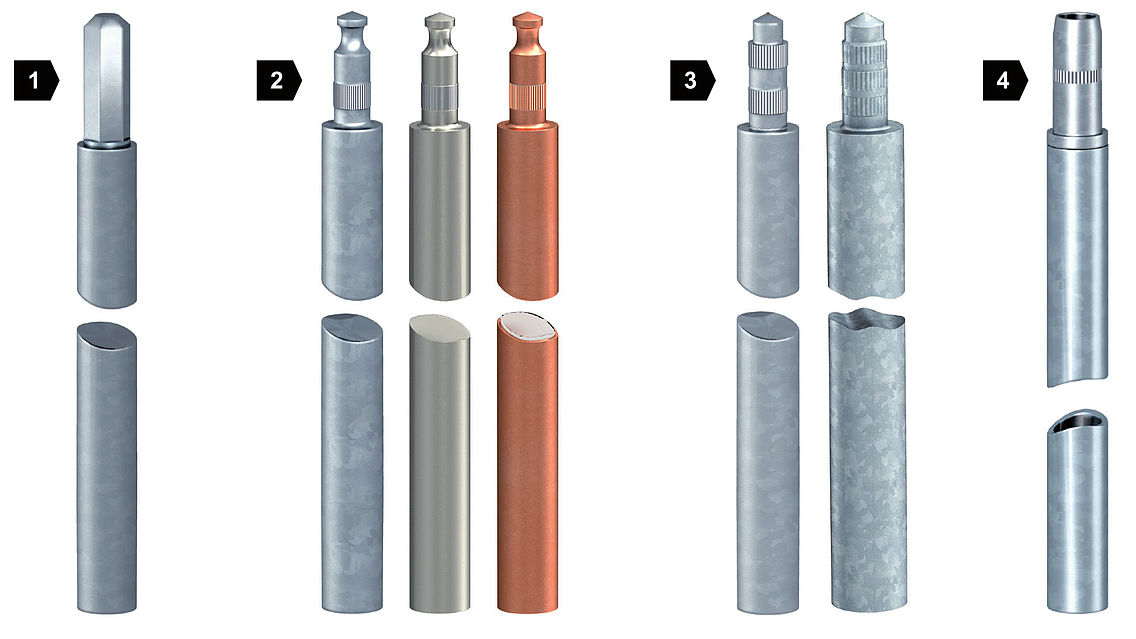

| 1 | Typ OMEX |
| 2 | Typ BP |
| 3 | Typ Standard |
| 4 | Typ LightEarth |
U základů s výztužovou ocelí není pro zeminu přípustný pozinkovaný nebo poměděný zemnič. V zemině se musí používat vysoce legovaná ocel s minimálním obsahem molybdenu 2 %, jako u materiálu č. 1.4401, 1.4404 nebo 1.4571. V kombinaci s ostatními, neryzími nebo příměsovými materiály, je výrazně neutrální, a zajišťuje tak vysokou dostupnost zařízení.
Funkční uzemnění kovových dílčích konstrukcí
Pro zajištění funkčního uzemnění kovových dílčích konstrukcí nebo rámů modulu rozlišuje norma VDE 0185-305-3 Příloha 5 následující situace:
| Situace | Minimální průřez, měděné funkční uzemnění |
|---|---|
| Fotovoltaické soustavy bez systému ochrany před bleskem nebo fotovoltaické soustavy se systémem ochrany před bleskem a oddělovací vzdálenost je dodržena | 6 mm2 |
| Fotovoltaické soustavy se systémem ochrany před bleskem a oddělovací vzdálenost není dodržena | 16 mm2 |
