MCF Compact a nové řady svodičů
Silný tým proti přepětí
Přepěťová ochrana je povinnost: opatření na ochranu před přepětím v elektrických instalacích budov jsou kvůli neustále rostoucímu počtu škodních případů stále důležitější. Škody způsobené přepětím nevznikají výhradně jen v důsledku přímého úderu blesku a jeho spektakulárního ničivého účinku. Častější jsou závažné škody na elektronických přístrojích a systémech, které zapříčiní přepětí vznikající v důsledku úderu blesku ve vzdálenosti až dvou kilometrů. Aby se předešlo věcným škodám nebo poškození zdraví osob přepětím, je podle normy ČSN 33 2000-4-443 nyní přepěťová ochrana povinná ve všech nových nebo rozšiřovaných budovách i u všech nových elektroinstalací.
S novým „týmem“ proti přepětí vyvinula společnost OBO Bettermann tři nové rodiny svodičů, kterými lze účinně chránit budovy a zařízení s nejrůznějšími požadavky podle nových norem ČSN 33 2000-4-443, VDE 0100-443 a E VDE NAR 4100. Zařízení přepěťové ochrany MCF Compact a V50 typu 1 + 2 a V20 typu 2 spolehlivě zamezují přepětí v důsledku bleskových jevů a spínání, které může trvale poškodit elektronické přístroje nebo datová vedení. Nejmodernější polovodičová technologie a technologie jiskřišť se vyznačuje vysokou svodovou schopností. Díky modulární konstrukci svodičů V50 a V20 je možné realizovat různé varianty, od 1pólového až po 4pólový přístroj. Pomocí nové generace svodičů lze předejít často obrovským nákladům vznikajícím při ztrátě dat nebo výpadku výroby. Kvalitu nových přístrojů certifikovala externí zkušebna VDE podle normy EN 61643-11. Na všechny přístroje samozřejmě poskytujeme pětiletou záruku.

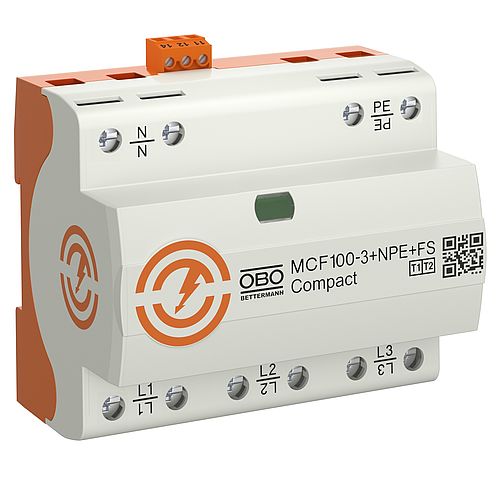

Kompaktní přístroje pro průmysl – kombinované svodiče bleskových proudů (T1 + T2) MCF Compact 75/100
Nejsilnější členové týmu, kombinované svodiče MCF Compact 75 a 100, vyvinuté pro univerzální použití v budovách třídy ochrany před bleskem I–IV, mají celkovou svodovou schopnost až 100 kA (25 kA / pól). Přístroje se uplatňují v budovách s vnější ochranou před bleskem nebo u budov napájených venkovním vedením. Kromě kanceláří, komerčních nemovitostí a obytných domů se tato zařízení přepěťové ochrany hodí zejména také pro průmysl. Kombinované svodiče jsou k dispozici v 3pólovém (síť TNC) a 3+1pólovém (síť TT a TNS) provedení. Instalují se na napájecí bod budovy a i bez samostatné vstupní ochrany nabízejí jištění do 315 A. Kromě toho jsou odolné proti zkratu až do následného síťového proudu ve výši 50 kA. Kompaktní přístroje mají šířku jen 105 mm a ve srovnání s běžnými přístroji jsou o 25 % menší. Tím pádem zabírají míň prostoru a snadněji se instalují do napájení či skříňového rozvaděče.
Kompaktní přístroje pro komerční i obytné budovy – kombinované svodiče bleskových proudů V50 typu 1 + 2
Zařízení přepěťové ochrany řady V50 pro vyrovnání potenciálů v ochraně před bleskem podle normy EN/IEC 62305 resp. VDE 0185-305 jsou koncipovány pro třídy ochrany před bleskem III–V. Mají schopnost svodu bleskových proudů až 50 kA (12,5 A / pól). Svodiče V50 umožňují spolehlivě a v souladu s normami chránit proti přepětí budovy, komerční nemovitosti i obytné domy s vnějším systémem ochrany před bleskem nebo napájením z venkovního vedení. I tyto svodiče se instalují na napájecí bod budovy a bez samostatné vstupní ochrany nabízejí jištění do 160 A. Přístroje nabízíme v jedno- až čtyřpólovém provedení 280 V, ale také ve variantách pro napětí 150 V, 320 V a 385 V.

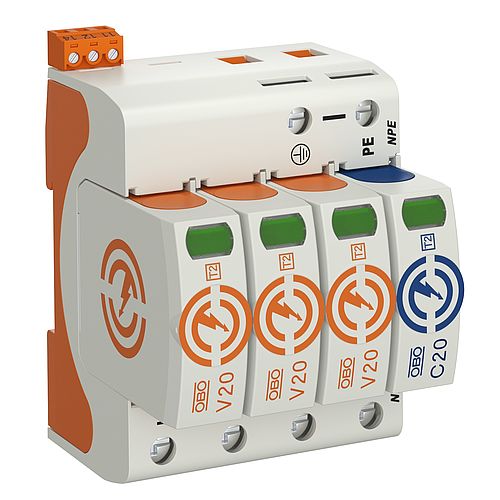

Spolehlivý zadní voj – svodiče přepětí řady V20 typu 2
Řada svodičů V20 typu 2 pro přepěťovou ochranu podle normy ČSN 33 2000-4-443 (IEC 60364-4-44) je koncipována pro budovy bez (vnějšího) systému ochrany před bleskem a používá se v hlavním rozvodu i v podružných rozvodech / skříňových rozvaděčích v budově. S celkovou svodovou schopností 60 kA (20/40 kA / pól) se zařízení přepěťové ochrany V20 hodí také pro použití v zařízeních se zvýšenými bezpečnostními požadavky podle normy DIN VDE 0100-534. Svodiče V20 nabízejí bez samostatné vstupní ochrany jištění do 160 A. I tyto přístroje dodáváme v jedno- až čtyřpólovém provedení 280 V, ale také ve variantách pro napětí 75 V, 150 V, 320 V, 385 V, 440 V a 550 V.
Týmoví hráči mají hodně společného
Kromě vynikající technické výbavy se všechna zařízení přepěťové ochrany vyznačují snadnou a nekomplikovanou montáží – stačí je naklapnout na DIN lištu ve skříňovém rozvaděči. Svodiče V50 a V20 lze díky univerzální konstrukci instalovat také otočené o 180 stupňů a kabely tak podle dostupného prostoru připojovat buď shora, nebo zespodu.
U všech přístrojů je k dispozici dálková signalizace prostřednictvím bezpotenciálového přepínacího kontaktu. Funkčnost přístrojů signalizuje koncovému zákazníkovi barevný stavový indikátor bez unikajících proudů. Svodiče jsou kromě toho otestované podle požadavků VDE a UL a odpovídají tak nejpřísnějším mezinárodním standardům.
Na různých koncových zařízeních, třeba smartphonu nebo tabletu, můžete naskenováním QR kódu na přístroji rychle najít technické informace na webu OBO, například když nemáte po ruce návod k montáži přikládaný k produktu.
