Nová generace svodů isCon®
Ochrana před bleskem a oddělovací vzdálenost
Při projektování a realizaci systému ochrany před bleskem je mimořádně důležité předejít nebezpečným přeskokům mezi vodivými díly (elektrická zařízení, potrubí atd.). Střešní plochy souborů budov se často používají k instalaci klimatizačních, ventilačních nebo vysílacích zařízení či zařízení pro výrobu energie. Místní podmínky proto mohou být v rozporu s nezbytnými vzdálenostmi mezi jímacími zařízeními systému ochrany před bleskem a elektrickými instalacemi. Aby bylo možné realizovat potřebnou oddělovací vzdálenost, nabízí OBO izolovaný systém ochrany před bleskem isCon®.

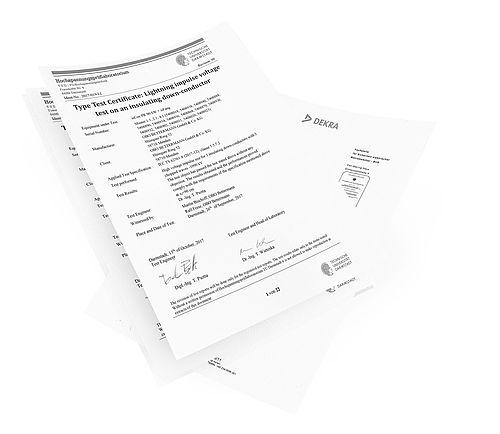

Otestovaný svod isCon®
Izolovaný svod isCon® odolný proti vysokému napětí představuje moderní řešení pro projektanty a zřizovatele systémů ochrany před bleskem, které umožňuje spolehlivě dodržet potřebnou oddělovací vzdálenost. Svým normativním průřezem splňuje požadavky normy EN 0185-561 (VDE 2-62561-2). Řada zkoušek bleskovým proudem podle normy IEC/EN 62561-1(VDE 0185-561) a IEC TS 62561-8 až do 200 kA (10/350) zajišťuje možnost používání ve všech třídách ochrany před bleskem.
Jako inovativní a mezinárodní dodavatel kompletních systémů ochrany před bleskem a přepětím vyvinula společnost OBO novou generaci svodů isCon®, která je vhodná pro nejrůznější typy budov a splňuje rozmanité potřeby zákazníků. Výsledek: Svod isCon® vhodný pro všechny požadavky příslušného projektu ochrany před bleskem.
Svod isCon® je odolný proti šíření plamene podle normy ČSN EN 60332-1-2, proti povětrnostním podmínkám a je bezhalogenový. Je vhodný k uložení do venkovního prostředí a lze ho ukládat na střechy, na stěny či do stěn, do betonu, do fasádních instalací nebo do budov.
Nové rozmanité svody isCon®

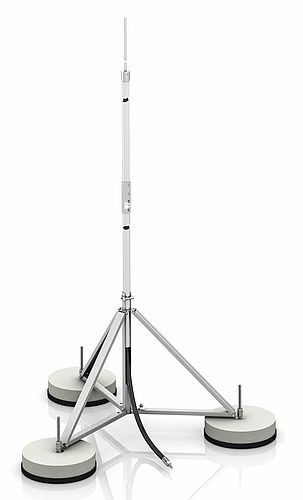

Po prvním připojení potenciálu za připojovacím prvkem na jímací tyči je svod isCon® v závislosti na provedení totožný s ekvivalentní oddělovací vzdáleností 0,45–0,9 metru na vzduchu, resp. s dvojnásobnou hodnotou v případě pevných stavebních materiálů. Instalace je možná bezprostředně na kovové a elektrické nástavby.
Při přímém úderu blesku se vznikající energie svede svodem isCon® do uzemňovacího systému budovy. Nedochází k přímému přeskoku mezi svodem a chráněným objektem. Svody isCon® mají v závislosti na typu otestovanou svodovou schopnost pro rázový bleskový proud 150–200 kA (10/350 μs) a lze je používat v nejrůznějších oblastech.

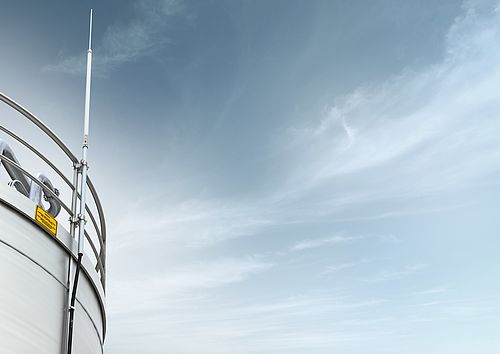

Svod isCon® Professional+ bez klouzavých výbojů byl vyvinut a certifikován speciálně pro instalaci v prostředí s nebezpečím výbuchu. Doplňkový šedý vnější plášť mimoto zaručuje ochranu před nebezpečným dotykovým napětím podle normy IEC/EN 62305-3 (VDE 0185-305-3).
Světle šedý svod isCon® (isCon® ProPl 75 LGR) je vhodný mimo jiné také k uložení do zeminy. Při uložení mimo zem je možný i barevný nátěr, například fasádní barvou. Toto vedení splňuje i požadavky na ochranu před dotykovým a krokovým napětím podle EN/IEC 62305-3, část 8.1. Například v oblasti vstupu do budovy dokáže na posledních 3 metrech nahradit normální izolovaný svod bleskových proudů a chránit tak osoby před nebezpečným dotykovým napětím.

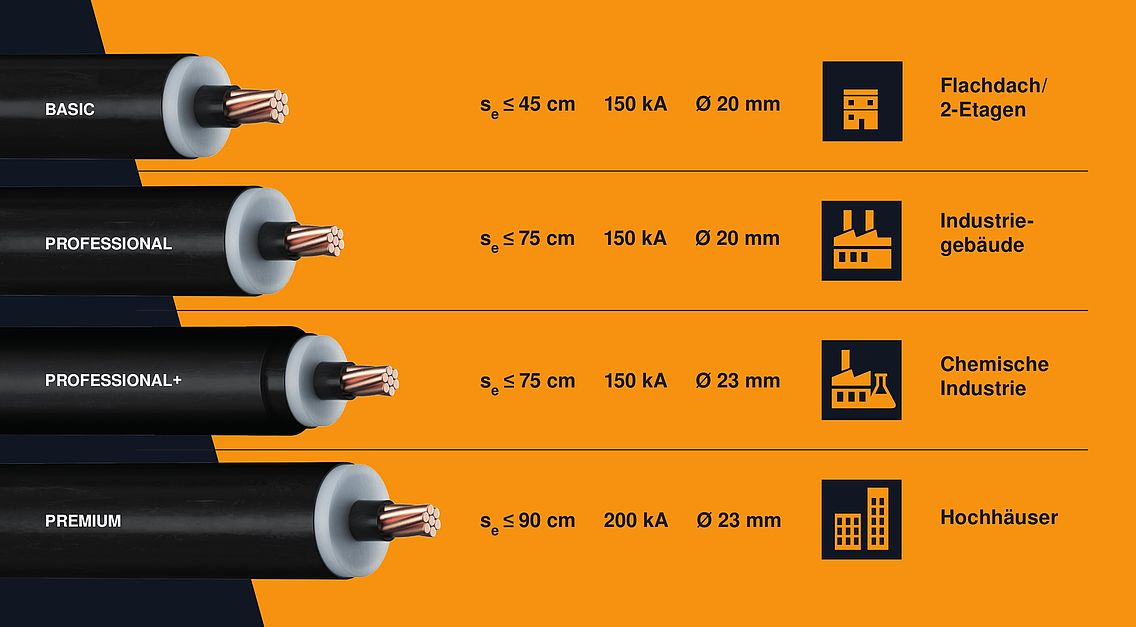

Svod isCon® se dodává jako metrové zboží v pěti variantách:
isCon® BA 45 SW, černý, obj. č. 5408 014 (BASIC)
isCon® Pro 75 SW, černý, obj. č. 5408 008 (PROFESSIONAL)
isCon® ProPl 75 SW, černý, obj. č. 5408 002, 5408 004, 5408 006 (PROFESSIONAL+)
isCon® ProPl 75 LGR, světle šedý, obj. č. 5407 995, 5407 997 (PROFESSIONAL+)
isCon® PR 90 SW, černý, obj. č. 5408 018 (PREMIUM)
Další informační materiály a podrobný návod k montáži najdete na internetu v sekci Servis > Ke stažení.
