Otestované a schválené úložné systémy se středovým závěsem pro zachování funkčnosti
V případě požáru jsou kabely a vedení vystaveny extrémní zátěži plameny a horkem.
Přesto musejí být po určitou dobu schopny vydržet teploty až 1 000 °C, aniž by to vedlo ke zkratu měděných vodičů.
Nosný systém si při tom můžete představit jako jakýsi ochranný korzet kabelů a vedení.
V rámci zachování funkčnosti má zvláštní význam. OBO Bettermann nabízí široké portfolio nosných konstrukcí a možností ukládání a svůj sortiment neustále rozšiřuje.
Jako další úložné systémy pro zachování funkčnosti byly schváleny středové závěsy pro kabelové žlaby RKSM 6 a mřížový žlab typu GRM 55 200. K dispozici jsou odpovídající zkušební osvědčení.
Úložný systém se středovým závěsem: Kabelový žlab RKSM 6…
Kabelový žlab RKS-Magic je jako nenormová nosná konstrukce otestován pro zachování funkčnosti elektrických zařízení podle normy DIN 4102 část 12 a schválen pro třídy zachování funkčnosti E 30 až E 90.
Nosná konstrukce jako lehký úložný systém se skládá ze středového závěsu a centrálně umístěné závitové tyče jako závěsného dílu a umožňuje jednoduchou a rychlou instalaci s použitím pouze několika součástí. Bezšroubový zásuvný systém umožňuje vzájemně propojovat kabelové žlaby RKS-Magic bez použití nástrojů – a tedy mimořádně rychle a hospodárně.
Pro použití v rámci systému zachování funkčnosti stačí po spojení žlabů již jen ohnout pojistné jazýčky ve dně. Zdvojená tloušťka materiálu v prostoru styků a prolisy ve dně zajišťují kabelovému žlabu vysokou nosnost. V průběhu trasy je povoleno instalovat tvarové díly.

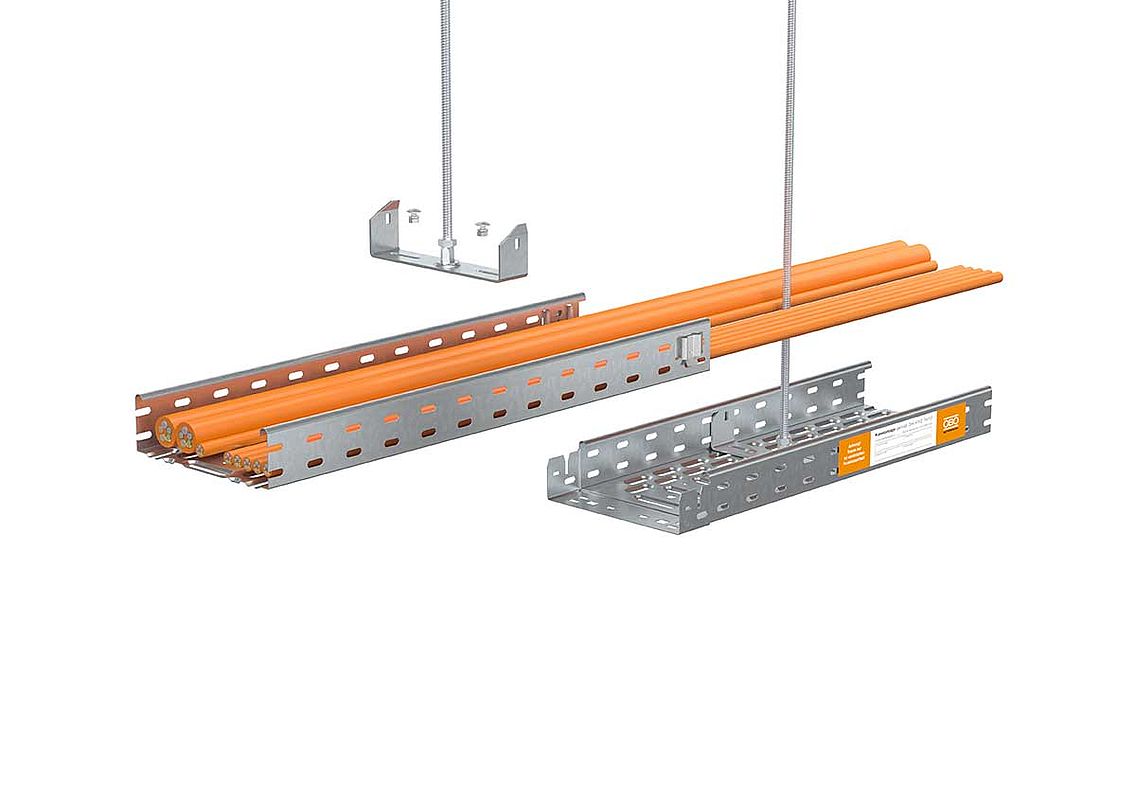

Princip instalace kabelového žlabu RKS-Magic
Prvním krokem instalace je vložení středového závěsu. Po zašroubování závitové tyče na středovém závěsu se provede zajištění pomocí přídavné šestihranné matice.
Po přišroubování středového závěsu ke dnu žlabu se zasunutím kabelových žlabů do sebe zhotoví podélné spojení.
Následně stačí už jen ohnout pojistné spony ve dně. Výsledek: Bezšroubové spojení míst styku.
Doplňkové tvarové díly lze rychle a snadno namontovat pomocí bezšroubové spojky Magic.
A tohle jste věděli? Další systémy z oblasti kabelových žlabů najdete v našem online katalogu.
Úložný systém se středovým závěsem: Mřížový žlab GRM 55 200
Mřížový žlab GR-Magic je jako nenormová nosná konstrukce otestován pro zachování funkčnosti elektrických zařízení podle normy DIN 4102 část 12 resp. ČSN 73 0895 a schválen pro dobu zachování funkčnosti až 90 min.
Kromě středového závěsu sestává lehký úložný systém také z centrálně umístěné závitové tyče jako závěsného dílu.<br/> Bezšroubový zásuvný systém mřížového žlabu GR-Magic umožňuje montáž bez použití nástrojů – je tedy mimořádně rychlá a hospodárná.

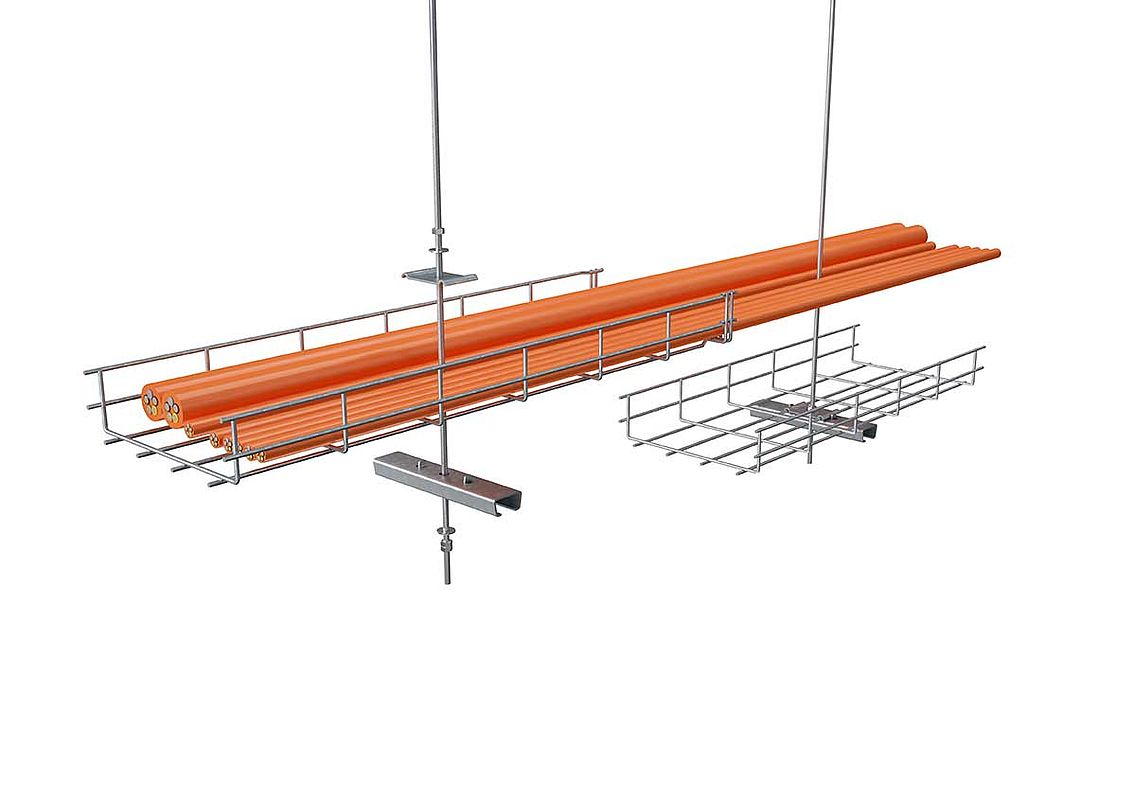

Princip instalace mřížového žlabu GRM 55 200:
Upevnění středového závěsu se provádí společně s montáží závitové tyče. Za tímto účelem se pod mřížový žlab umístí přídržná lišta a přímo nad ni se do žlabu vsadí svorka.
Vlastní upevnění se pak provádí vložením závitové tyče a jejím sešroubováním s oběma díly.
Jednotlivé délky mřížového žlabu se do sebe jen zasouvají a mechanicky spolehlivé spojení míst styku tvoří i bez nutnosti šroubování a používání spojek.
Pomocí odpovídající spojky lze navíc rychle a snadno namontovat doplňkové tvarové díly.
