Přepěťová ochrana v průmyslovém prostředí s nebezpečím výbuchu

Když je nebezpečí výbuchu zvlášť veliké


Když není instalována dostatečná, resp. profesionální ochrana před bleskem a přepětím, mohou mít blesky a přepětí v prostředí s nebezpečím výbuchu ničivé následky. Nebezpečí výbuchu se dotýká všech podniků, které vyrábějí, zpracovávají nebo skladují hořlavé látky. Profesionální ochranu před bleskem a přepětím, jak je pro prostředí s nebezpečím výbuchu požadována mimo jiné normami EN 62305-3 a IEC 62305-3, je možné realizovat pomocí otestovaných a schválených výrobků společnosti OBO Bettermann. Mezi speciální výrobky patří v této oblasti , oddělovací jiskřiště EX ISG H do prostředí s nebezpečím výbuchu a speciální ochranné přístroje pro datovou techniku a systémy MaR. Ve vnější ochraně před bleskem se uplatňuje izolovaný svod isCon® odolný proti vysokému napětí.

Prostředí s nebezpečím výbuchu jsou veškeré prostory a oblasti, v nichž se mohou v nebezpečném množství hromadit plyny, pára, mlha nebo prach, které se vzduchem tvoří výbušnou směs.

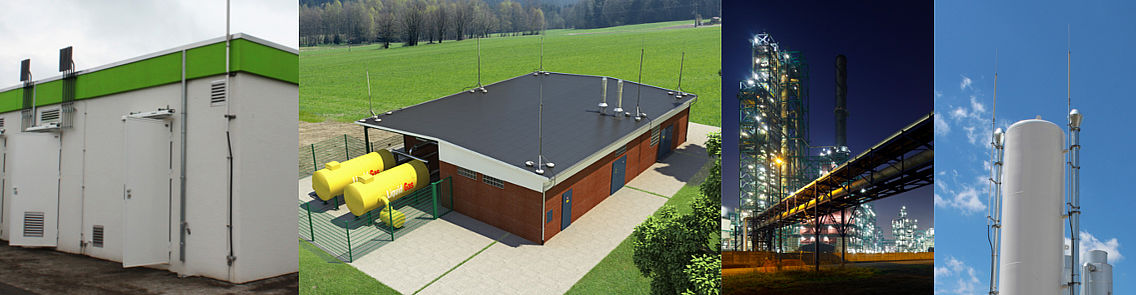

Takové oblasti najdete mimo jiné v těchto zařízeních:

  • Zařízení k regulaci tlaku plynu a měřicí zařízení
  • Šoupátkové stanice
  • Sklady pohonných hmot
  • Rafinérie
  • Výrobní zařízení v chemickém a farmaceutickém průmyslu

Ochrana před bleskem a přepětím vždy zároveň představuje požární prevenci

Kromě hořlavé látky a kyslíku je k výbuchu zapotřebí také zdroj zapálení. S opatřeními na ochranu před bleskem a přepětím značky OBO nemohou zdroje zapálení (například elektromagnetické vlny nebo údery blesku) vůbec vzniknout nebo jsou řízeně zachycovány a sváděny.

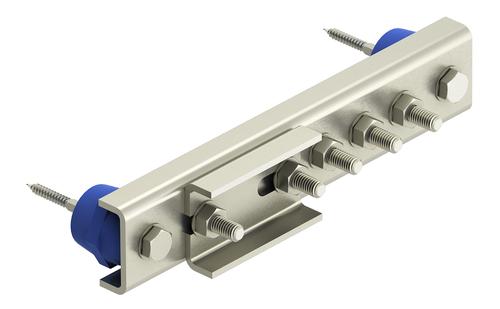

přípojnice potenciálového vyrovnání EX PAS

Přípojky a spoje v systémech ochrany před bleskem v prostředí s nebezpečím výbuchu musejí být zhotoveny tak, aby při průchodu bleskového proudu nedocházelo k zápalnému jiskření.

Přípojnice (přípojnici potenciálového vyrovnání pro prostředí s nebezpečím výbuchu) lze použít k vyrovnání potenciálů v ochraně před bleskem podle IEC 62305-3 a k ochrannému/funkčnímu vyrovnání potenciálů podle ČSN 33 2000-4-41 / -5-54.

Přípojnice potenciálového vyrovnání pro prostředí s nebezpečím výbuchu EX PAS má následující vlastnosti:

  • vhodná pro všechny skupiny výbušnosti a pro použití v prostředí s nebezpečím výbuchu zóny 1/21, resp. 2/22;
  • nejvyšší zkušební třída H podle normy IEC 62561-1 pro vysoké zatížení (aplikace v interiéru i ve venkovním prostředí);
  • z materiálu odolného proti korozi (ušlechtilá ocel);

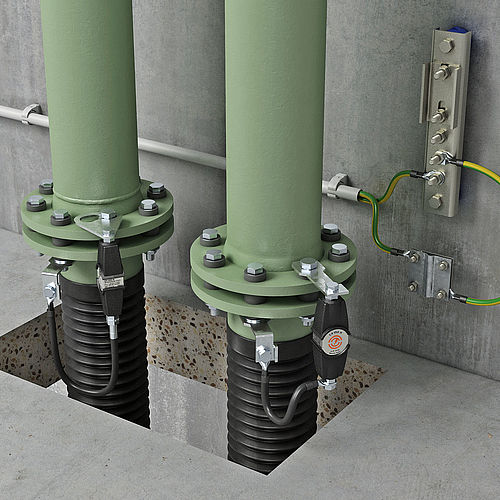

Oddělovací jiskřiště EX ISG H

Chcete-li v prostředí s nebezpečím výbuchu zamezit přeskoku jisker na izolačních dílech, je nutné použít oddělovací jiskřiště certifikovaná pro prostředí s nebezpečím výbuchu. Certifikováno podle ATEX/IECEx Oddělovací jiskřiště OBO EX ISG H izoluje části zařízení od korozivního proudu a splňuje požadavky na svádění bleskových proudů v prostředí s nebezpečím výbuchu podle normy IEC 62561-3.

Vlastnosti oddělovacího jiskřiště EX ISG H:

  • chemická odolnost
  • odolnost proti olejům a extrémním výkyvům teploty
  • odolnost proti UV záření a povětrnostním vlivům
  • pevný závěr „d“ pro prostředí s nebezpečím výbuchu: těsný proti plynům a prachu
  • odolnost proti slané vodě
  • nejvyšší zkušební třída H podle IEC 62561-3

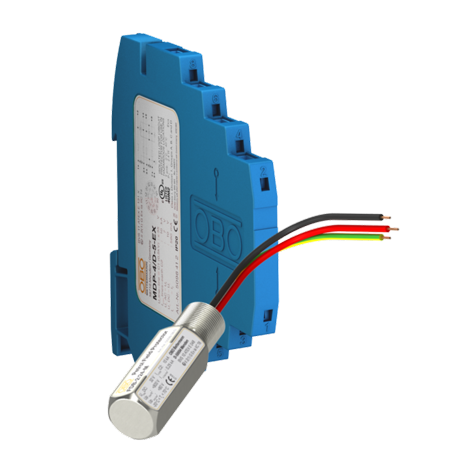

Přepěťová ochrana pro datové systémy a MaR: MDP-EX a FDB

I bez přímého úderu blesku může indukované napětí zapříčinit poškození elektrických přístrojů, systémů a komponent měřicí, řídicí a regulační techniky (MaR), v nejnepříznivějším případě dokonce i výbuch. Jiskrovou bezpečnost (ia) svodičů bleskových proudů OBO typ MDP otestovaly a potvrdily nezávislé instituce. S vysokou schopností svodu až 10 kA zajišťují optimální ochranu měřicích, řídicích a regulačních aplikací.

Vnější ochrana před bleskem izolovaným svodem odolným vůči vysokému napětí

Rovněž zkoušeno OBO - ATEX Svod isCon® rovněž otestovaný podle požadavků ATEX pro vnější ochranu před bleskem zamezuje přímému přeskoku mezi svodem a chráněným objektem. Po prvním připojení potenciálu za připojovacím prvkem nahrazuje svod isCon® ekvivalentní oddělovací vzdálenost Se až 0,9 metru na vzduchu podle EN 62305-3. Instalace je možná bezprostředně na kovové a elektrické nástavby. Svod je k dispozici v 5 různých provedeních, takže najdete vhodný systém svodů pro každou aplikaci.

Další informace na téma ochrany před bleskem a přepětím najdete v naší příručce „“. Rozsáhlé vysvětlivky na téma ochrany před bleskem vám navíc poskytne „“, kterou si můžete vyžádat na telefonním čísle +420 323 610 111 nebo si ji stáhnout v digitální podobě.
